Victron Energy BBA000100100 BBA000100100 Accubewaking

Het probleem: de levensduur van een dure batterij bank kan door een onbalans van de laadstatus aanzienlijk worden verkort
Een batterij met een licht verhoogde interne lekstroom in een 24V of 48V database uit meerdere in serie/parallel- geschakelde accu's veroorzaakt dat deze op batterijen en parallel geschakelde accu's niet voldoende kunnen worden geladen en bij in serie geschakelde accu's komt het in dit geval overbelading van. Bovendien moeten nieuwe cellen of batterijen als u in serie worden geschakeld, allemaal van dezelfde oorspronkelijke laadtoestand. Kleinere verschillen kunnen tijdens de constante spanning fase of de vereffeningslading stoomstrijken. Grotere verschillen voeren niettemin vanwege een overmatige gassen (die door het overladen wordt veroorzaakt door het) bij de accu's die een hogere initiële laadstatus hadden en door (tot elektrolytverlies door het onvoldoende laden als gevolg) bij de batterijen met een lagere initiële laadstatus tot beschadigingen.

De oplossing: batterij balancing
De Battery balancer (Ladungszustandsausgleicher) compenseert de laadtoestand van twee in serie geschakelde 12V batterijen of van meerdere parallelle strengen van in serie geschakelde batterijen. Als de laadspanning van een 24V-batterij systeem op via 27,3V toeneemt, schakelt de battery balancer in en vergelijkt de spanning bij de twee in serie geschakelde batterijen. De Battery balancer verwijdert de batterij (of de parallel geschakelde batterijen) met de hoogste spanning een stroom van tot 0,7 A. De hieruit resulterende verschil in laadstroom zorgt er dan voor dat alle batterijen op dezelfde laadtoestand aanpassen.

Alarmrelais
Normaal open. Sluit, als de rode LED inschakelt en gaat, als de rode LED uitschakelt.

Alarm resetten
Er zijn twee aansluitingen voor het aansluiten van een druktoets beschikbaar. Worden de beide aansluitingen gekoppeld, wordt het relais teruggezet. De staat "Terugzetten" blijft zolang actief, totdat het alarm opgeheven is. Daarna sluit het relais weer wanneer een nieuw alarm optreedt.

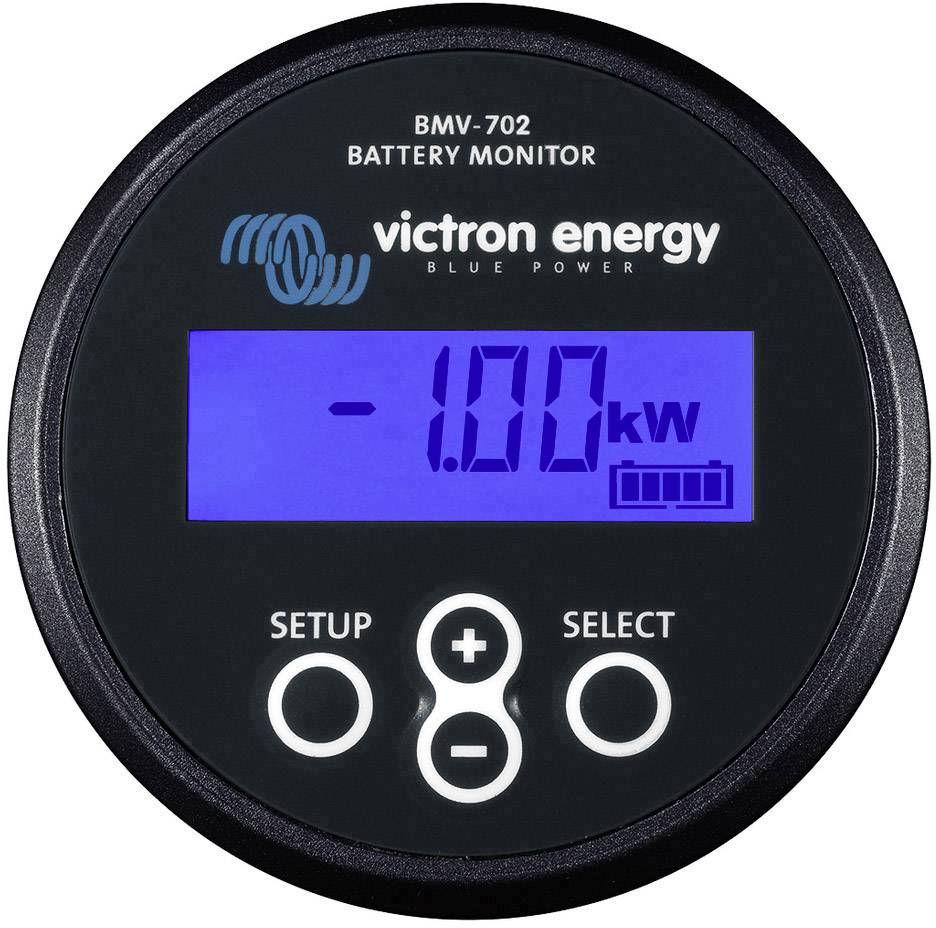

Nog meer inzicht en controle met de functie voor de bewaking van het middelpunt van de BMV-702 Batteriewachters
De BMV-702 meet het middelpunt van een cel- resp. batteriestranges. Deze geeft de afwijking van de ideale middelpunt in volt of in procenten weer. Er kunnen gescheiden percentages van de afwijking instellen om een optisch/akoestisch alarm te activeren en om voor een op afstand alarm een potentiaalvrij relaiscontact te sluiten.

De teksten voor dit artikel zijn automatisch vertaald.
