Vogt Verbindungstechnik 3924N IDC 3924N Snelklemverbinder Flexibel: 0.2-0.5 mm² Massief: 0.2-0.5 mm² Aantal polen: 2 1 s kopen ? Conrad Electronic

Een geel, rechthoekig veiligheidsrelais met een zwarte behuizing dat wordt gebruikt in de automatiseringstechniek.

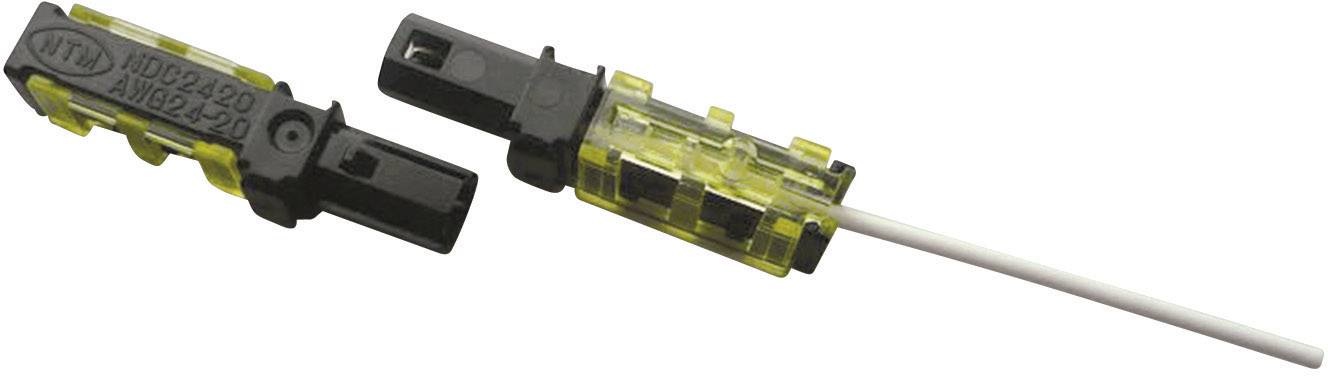

Een zwarte en gele inline-zekeringhouder geopend, toont het uiteinde van een kabel, klaar voor aansluiting.

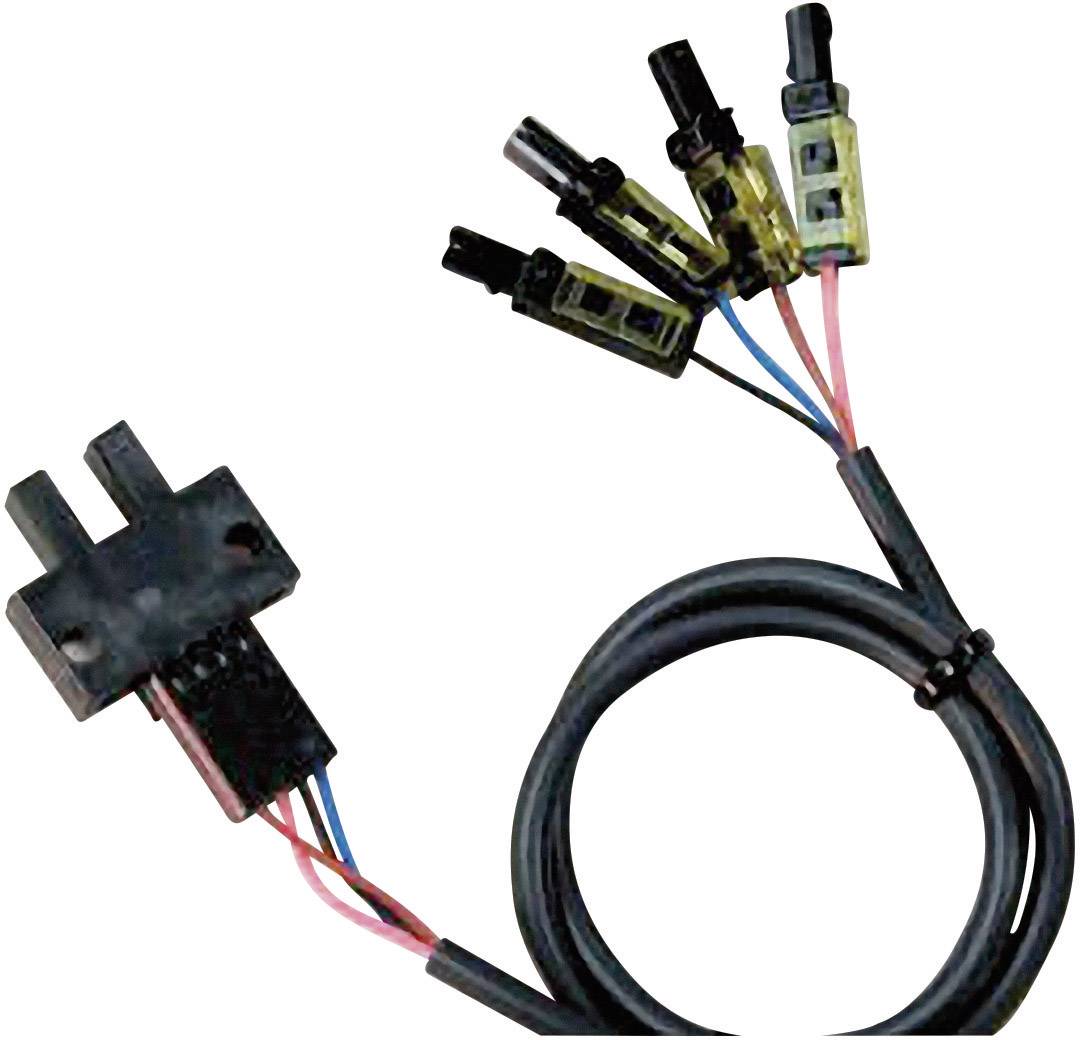

Een zwart ommantel kabel met vier kleurgecodeerde draden eindigt in afzonderlijke zwarte stekkers.

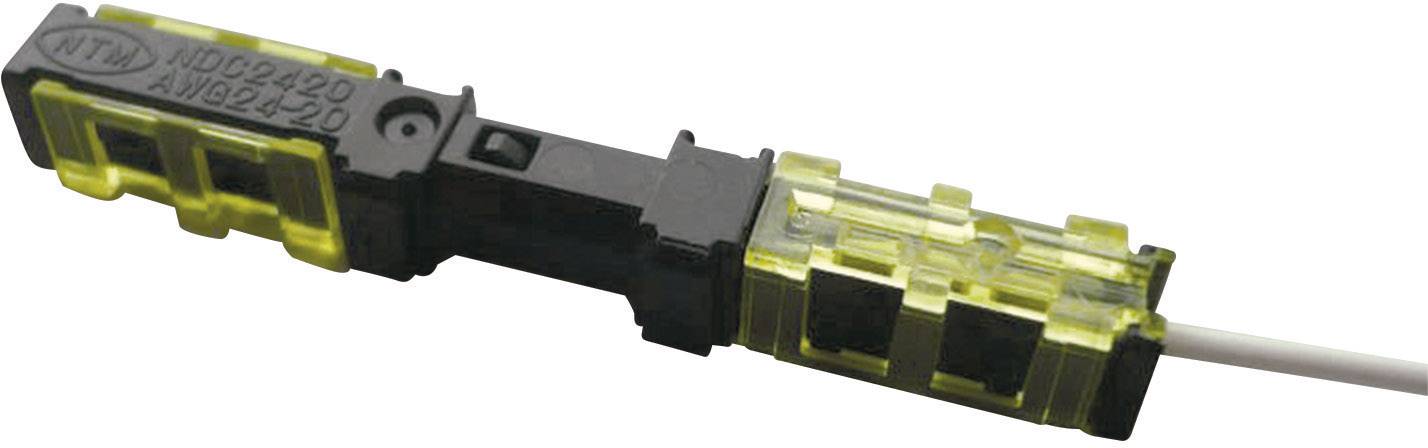

Zwarte stekker met gele behuizing en schroefaansluiting, bevestigd aan een wit snoer.

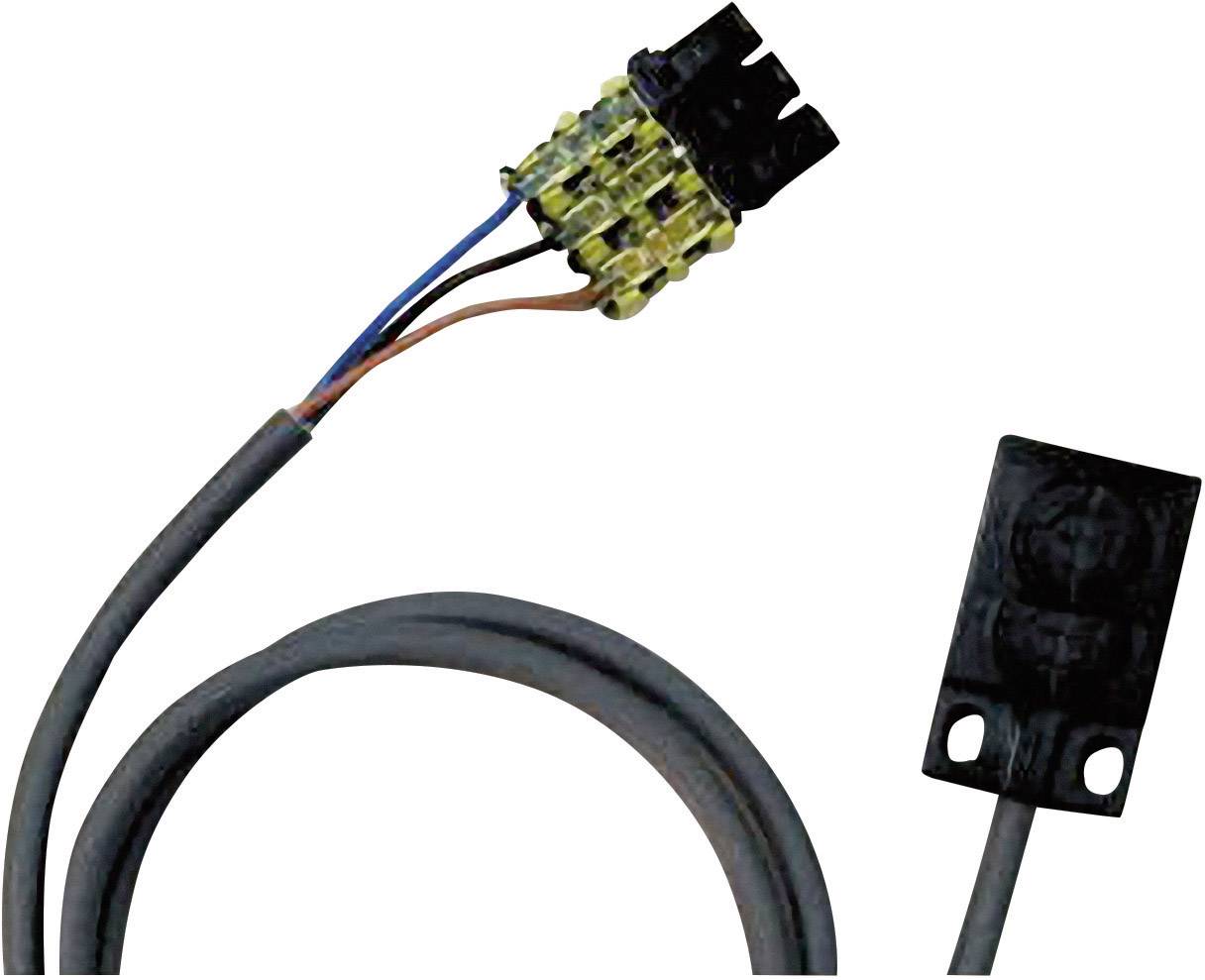

Een elektrische kabel met een zwarte stekker is verbonden met een connector. Rechts ernaast is nog een zwarte stekker zichtbaar.

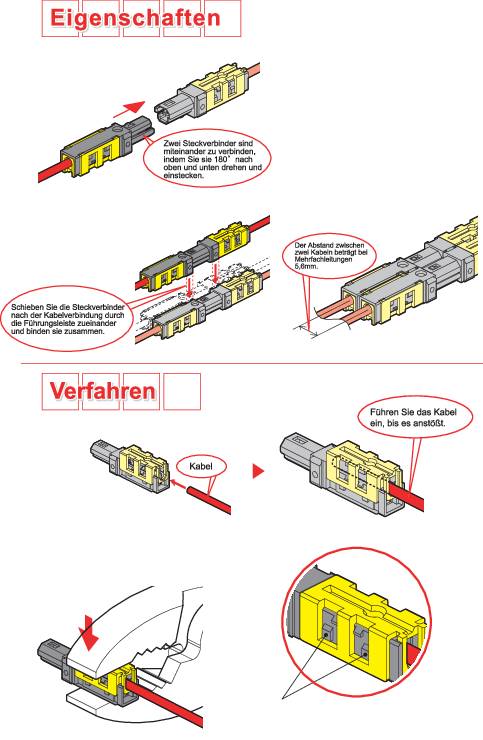

'Steekbrug' en 'kabel' weergeven. Boven: Trekken en verschuiven van de steekbrug. Onder: Invoeren van de kabel in de aansluiting.

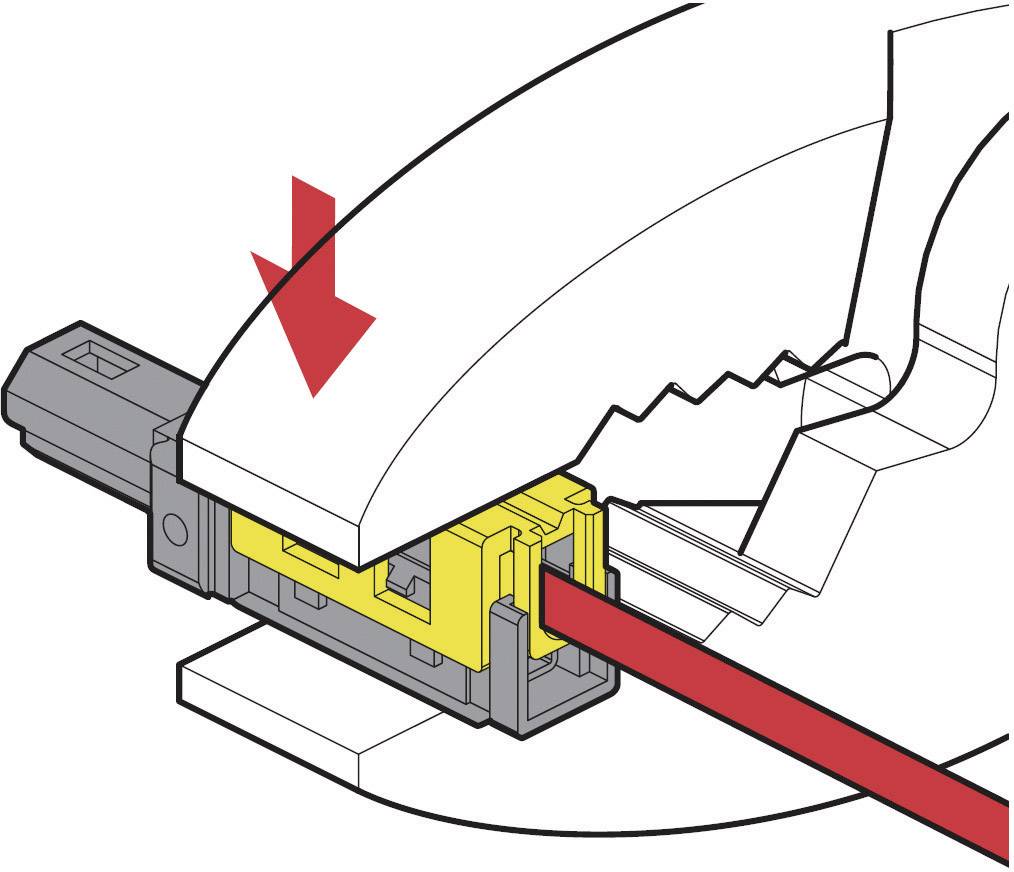

Een kabel wordt in een krimptang geplaatst, het uiteinde van de kabel wordt door druk verbonden met een gele stekker.

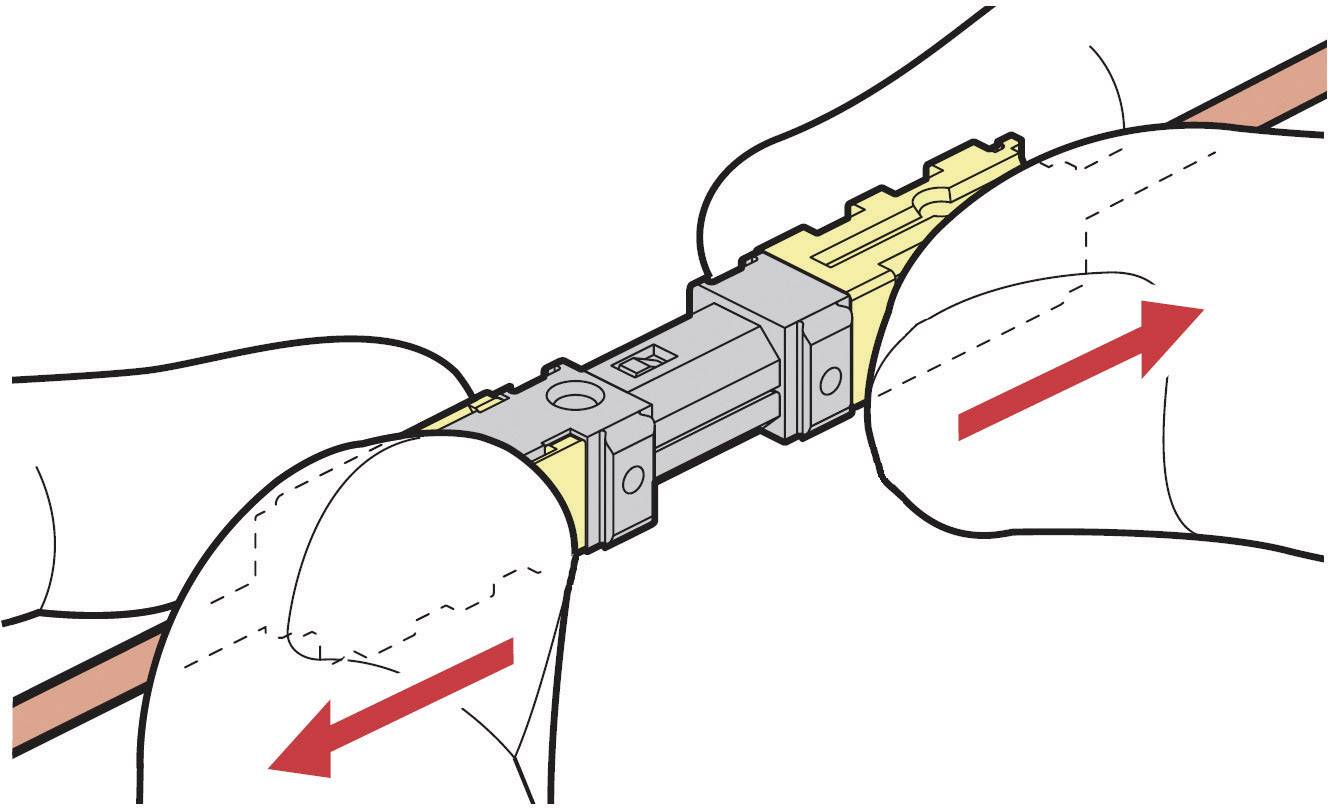

Twee handen drukken een kabelstekker samen. Rode pijlen tonen de bewegingsrichting bij het samendrukken van de verbinding.

1/8

Soortnaam

Snelklemverbinder

Doorsnede flexibel (min.)

0.2 mm²

Doorsnede flexibel (max.)

0.5 mm²

Doorsnede massief (min.)

0.2 mm²

Doorsnede massief (max.)

0.5 mm²

Datasheet (PDF)

Leverbaar do. 1 okt.

157 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 1,48 / Stuk)

€ 1,48

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Snijklem-connector

Stripvrij
Als stekker en bus te gebruiken

Extra services en acties

Technische specificaties

Soortnaam: Snelklemverbinder

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede flexibel (max.): 0.5 mm²

Doorsnede massief (min.): 0.2 mm²

Doorsnede massief (max.): 0.5 mm²

Aantal polen: 2

Kleur (specifiek): Zwart
Geel

Nominale stroom: 2 A

Nominale stroom (afgerond): 2 A

Inhoud: 1 stuk(s)

Afm.: (l x b) 25.8 mm x 5.6 mm

Fabrikantnr.: 3924N

: 24 - 20

Aansluiting: Snijklem

Contactmateriaal: Cadmiumvrij (Ag-legering)

Nominale spanning: 100 V

Breedte: 5.6 mm

: 25.8 mm

Conform RoHS: Ja

Temperatuurbereik: -20 - +75 °C

Documenten en downloads

Datablad

Datablad 788802 Vogt Verbindungstechnik 3924N IDC 3924N Snelklemverbinder Flexibel: 0.2-0.5 mm² Massief: 0.2-0.5 mm² Aantal polen: 2 1 s

Omschrijving

De afzonderlijke connector kan als stekker of bus worden gebruikt. Twee connectoren worden met elkaar verbonden door ze 180° tegen elkaar te draaien en in elkaar te steken. De verbinding kan door uit elkaar trekken weer worden verbroken. Voor meerpolige verbindingen kan een willekeurig aantal connectoren aan elkaar worden gekoppeld. Daartoe worden de afzonderlijke delen middels een geleider eenvoudig op elkaar geschoven.
Toepassing: door de LSA-techniek is strippen niet nodig. De kabel wordt eenvoudig tot aan de aanslag ingebracht, de koppeling komt tot stand door samendrukken met een tang. Door 4 klemhaken kan de verbinding niet meer losgaan.
