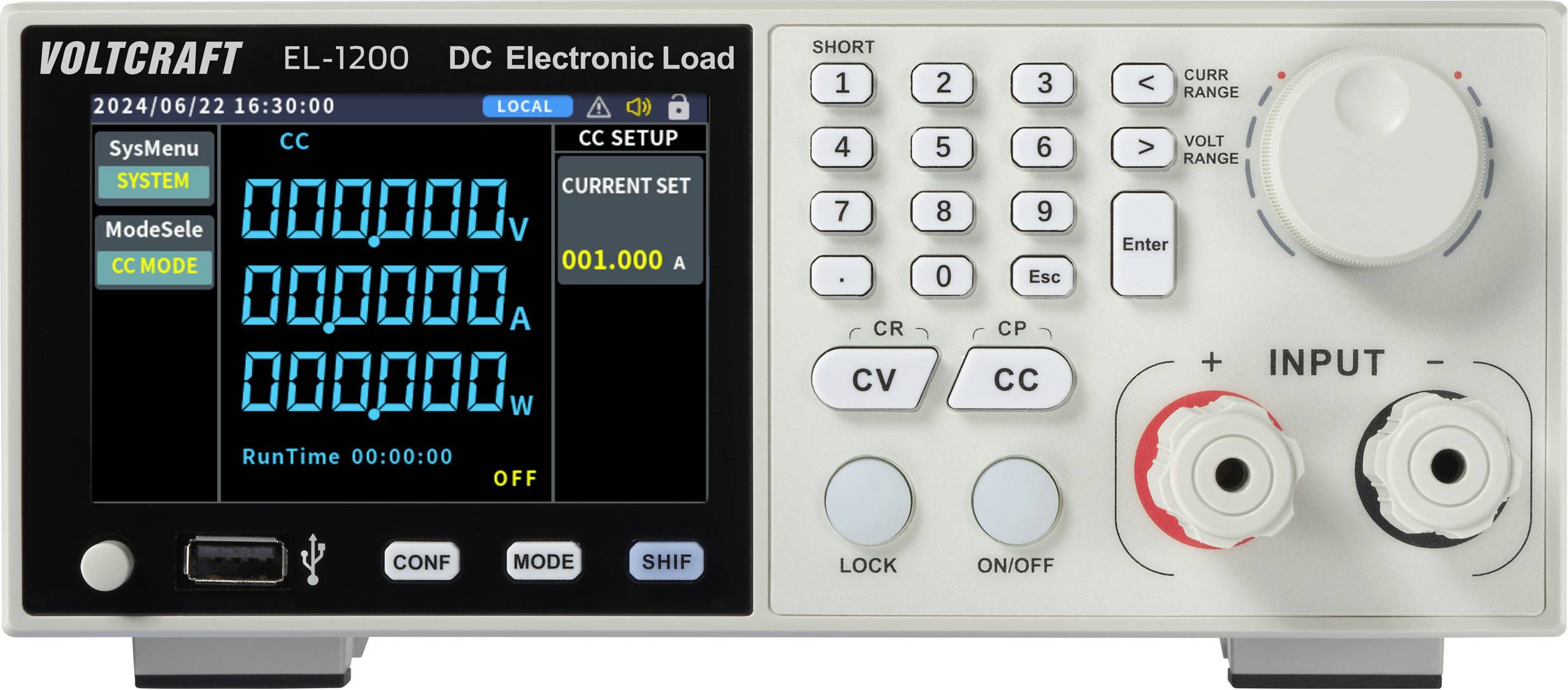

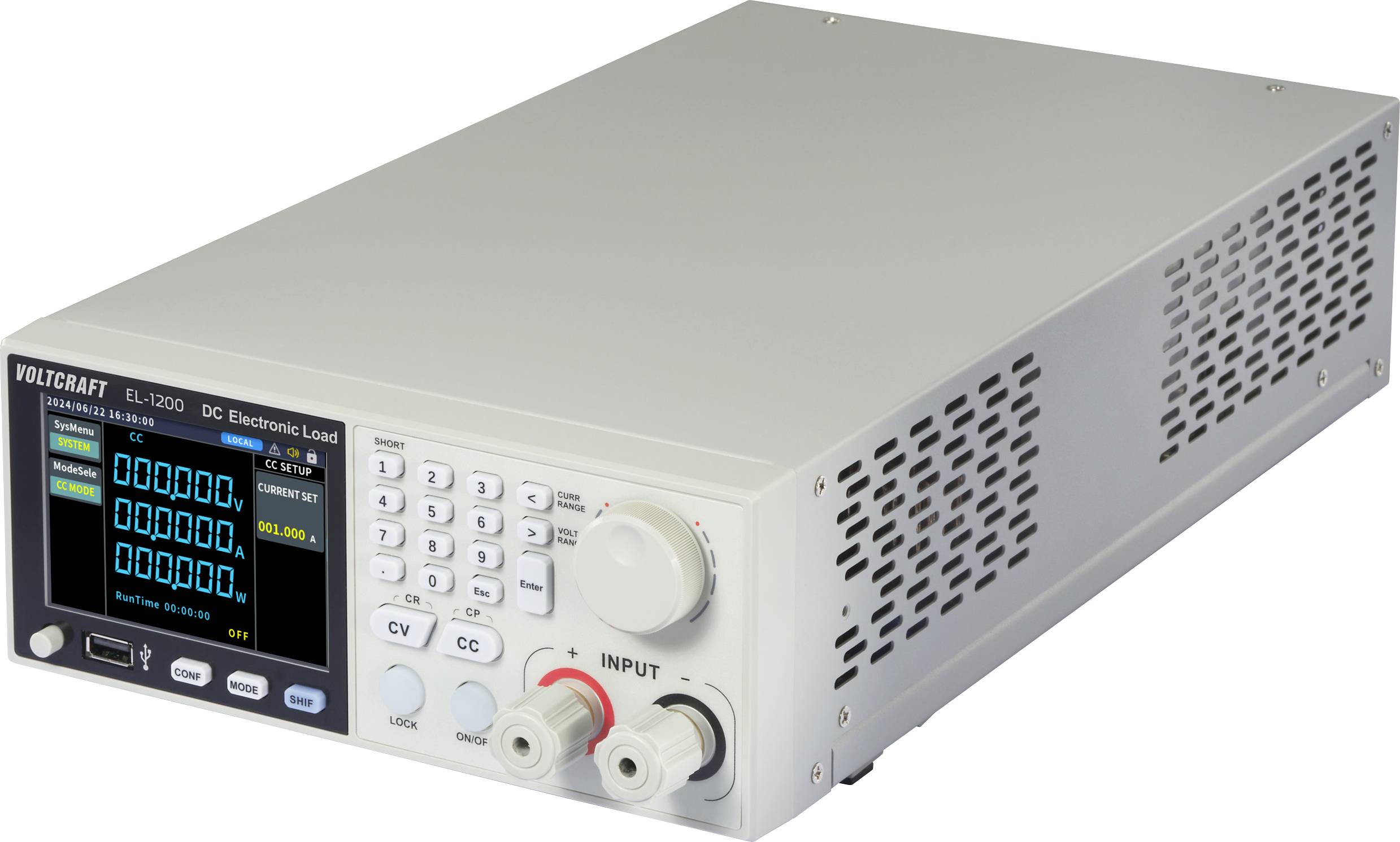

VOLTCRAFT EL-1200 Electronic load 150 V/DC 20 A 200 W
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
209 Stuk(s)
Aantal
Totaal (€ 405,00 / Stuk)
€
Highlights & Details

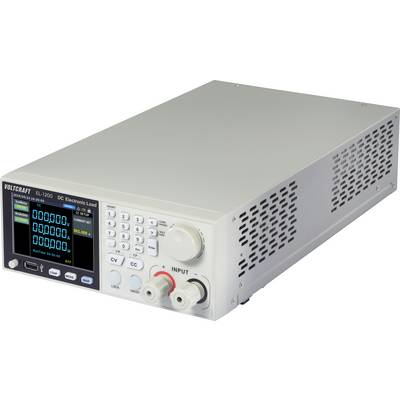

Voltcraft EL-1200 DC elektronische belasting
- DC 150 V/20 A
- 200 W
- Parallel gebruik mogelijk tot 2 kW
Technische specificaties
- Frequentiebereik: 50, 60 Hz
- Minimale bedrijfsspanning: 0,8 V @ 20 A
- Resolutie: 1 mV, 1 mA, 10 mW
- Nauwkeurigheid (V): 0,05%
- Nauwkeurigheid (A): 0,03%
- Nauwkeurigheid (W): 0,1%
- Type
EL-1200
- Interfaces
USB
RS232
- Afm.
(l x b x h) 375 x 215 x 88 mm
Fabrieksstandaard (zonder certificaat)
- Gewicht
4.2 kg
- Ingangen
1
- Breedte
215 mm
- Hoogte
88 mm
375 mm
- Max. temperatuur
40 °C
- Min. temperatuur
0 °C
- Aangesloten belasting
Schroefklemmen (voor)
- Continu-aansluitvermogen (max.)
200 W
- Continu-aansluitvermogen (min.)
0 W
- Ingangsspanning (min.)
0 V/DC
- Belaste ingangsstroom (max.)
20 A
- Belaste ingangsstroom (min.)
0 A
- Belaste ingangsspanning (max.)
150 V/DC
- Ingangsspanning
0 - 150 V
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 3364228 VOLTCRAFT EL-1200 Electronic load 150 V/DC 20 A 200 W
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3364228 VOLTCRAFT EL-1200 Electronic load 150 V/DC 20 A 200 W
Garantievoorwaarden
Garantievoorwaarden 3364228 VOLTCRAFT EL-1200 Electronic load 150 V/DC 20 A 200 W
Software
Software 3364228 VOLTCRAFT EL-1200 Electronic load 150 V/DC 20 A 200 W
Omschrijving
Uiterst nauwkeurige belastingsimitatie voor stroombronnen

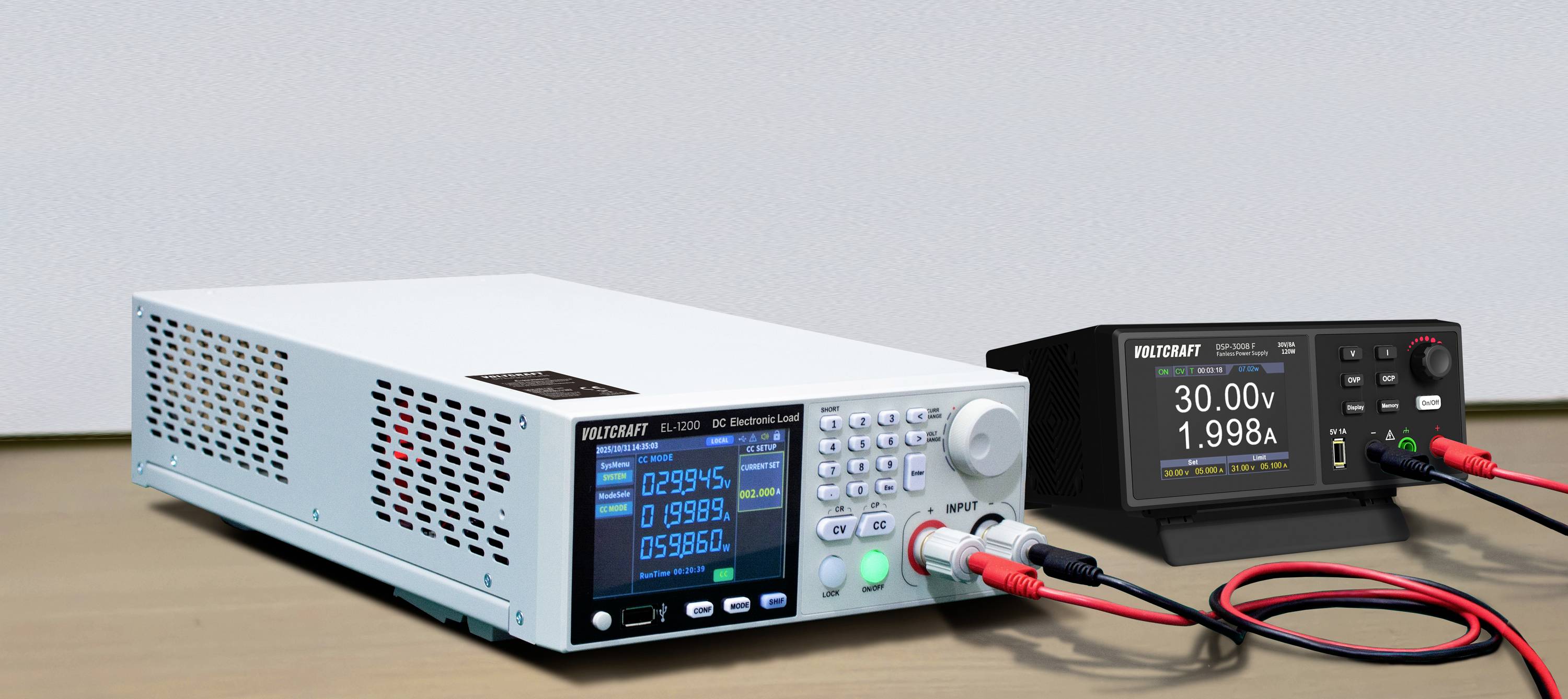

De Voltcraft EL-1200 DC is geschikt voor veelzijdige toepassingen zoals het testen van netvoedingen, (oplaadbare) batterijen of opladers. Hij biedt lastregeling volgens constante stroom (CC), constante spanning (CV), constante weerstand (CR) en constant vermogen (CP). Verder zijn functies zoals dynamische stroomcontrole tot 10 kHz en afstandscompensatie geïntegreerd. Er is 1 uitgang beschikbaar, de lastwaarden zijn instelbaar tot max. 150 V, 20 A en 200 W.
Betrouwbare werking
Om een veilig gebruik te garanderen, is de Voltcraft EL-1200 DC meervoudig beschermd tegen overspanning, overbelasting, overvoeding en oververhitting. De parallelle besturing ondersteunt max. 10 apparaten en is ook geschikt voor potentieel krachtige toepassingen.
Comfortabele interpretatie

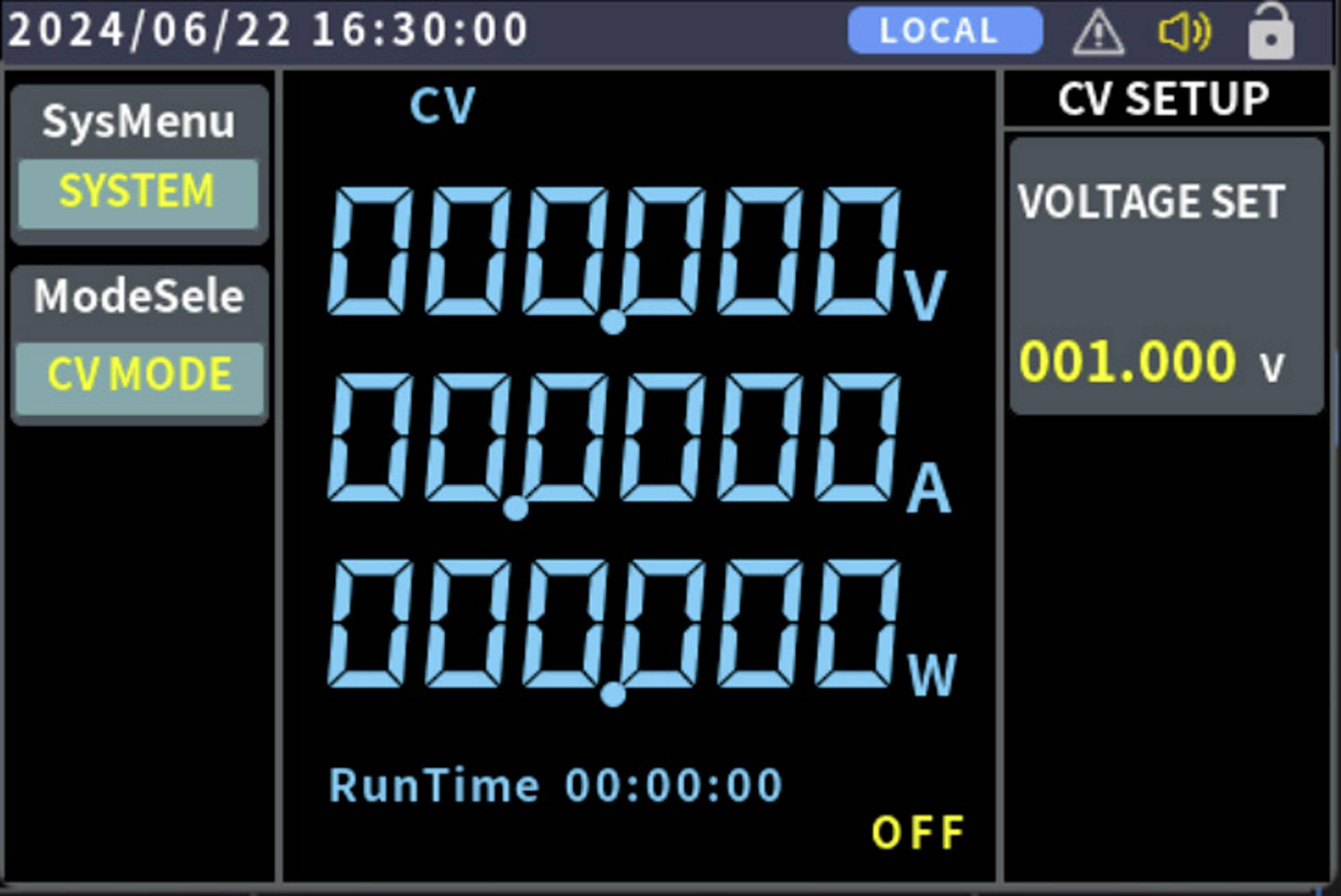

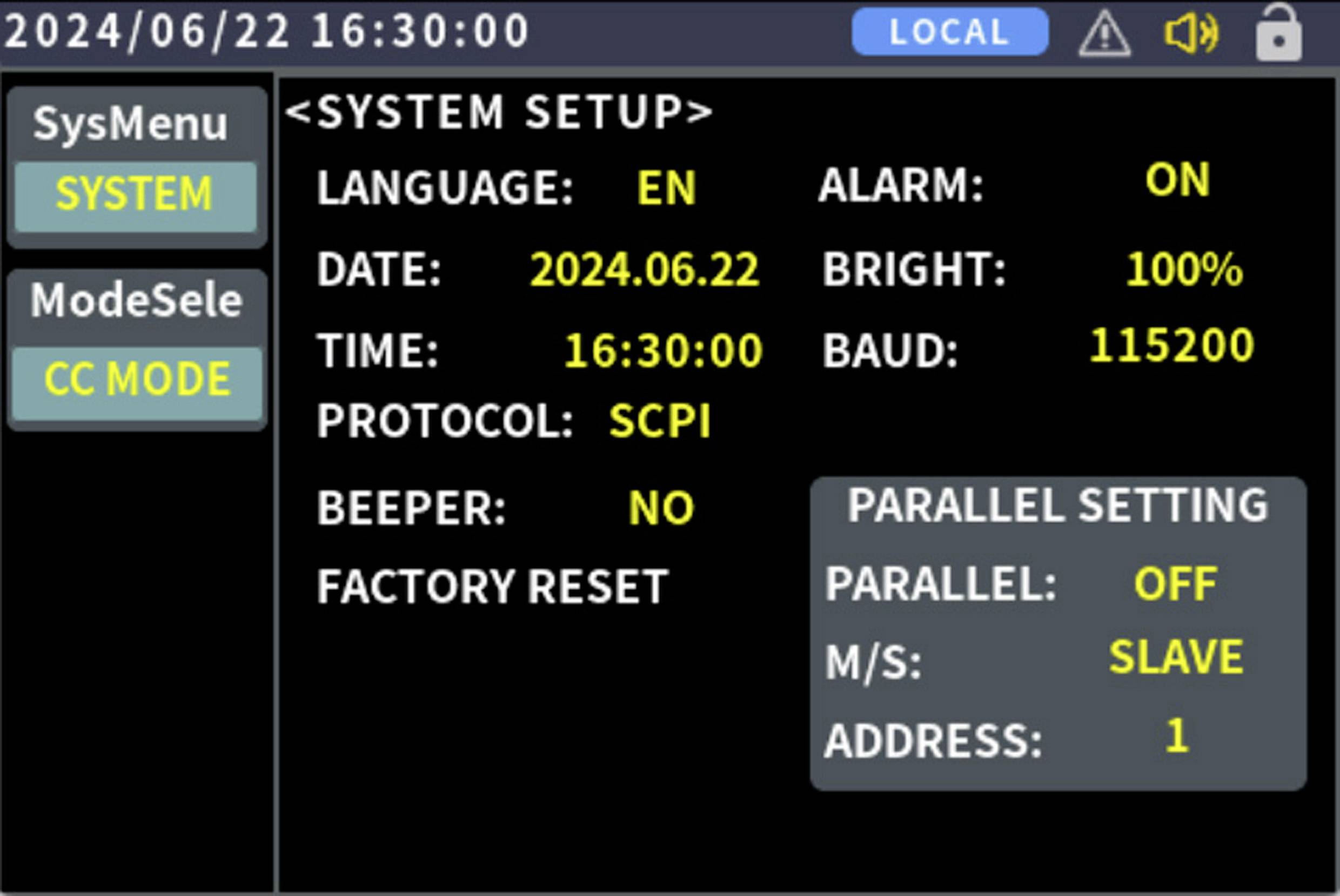

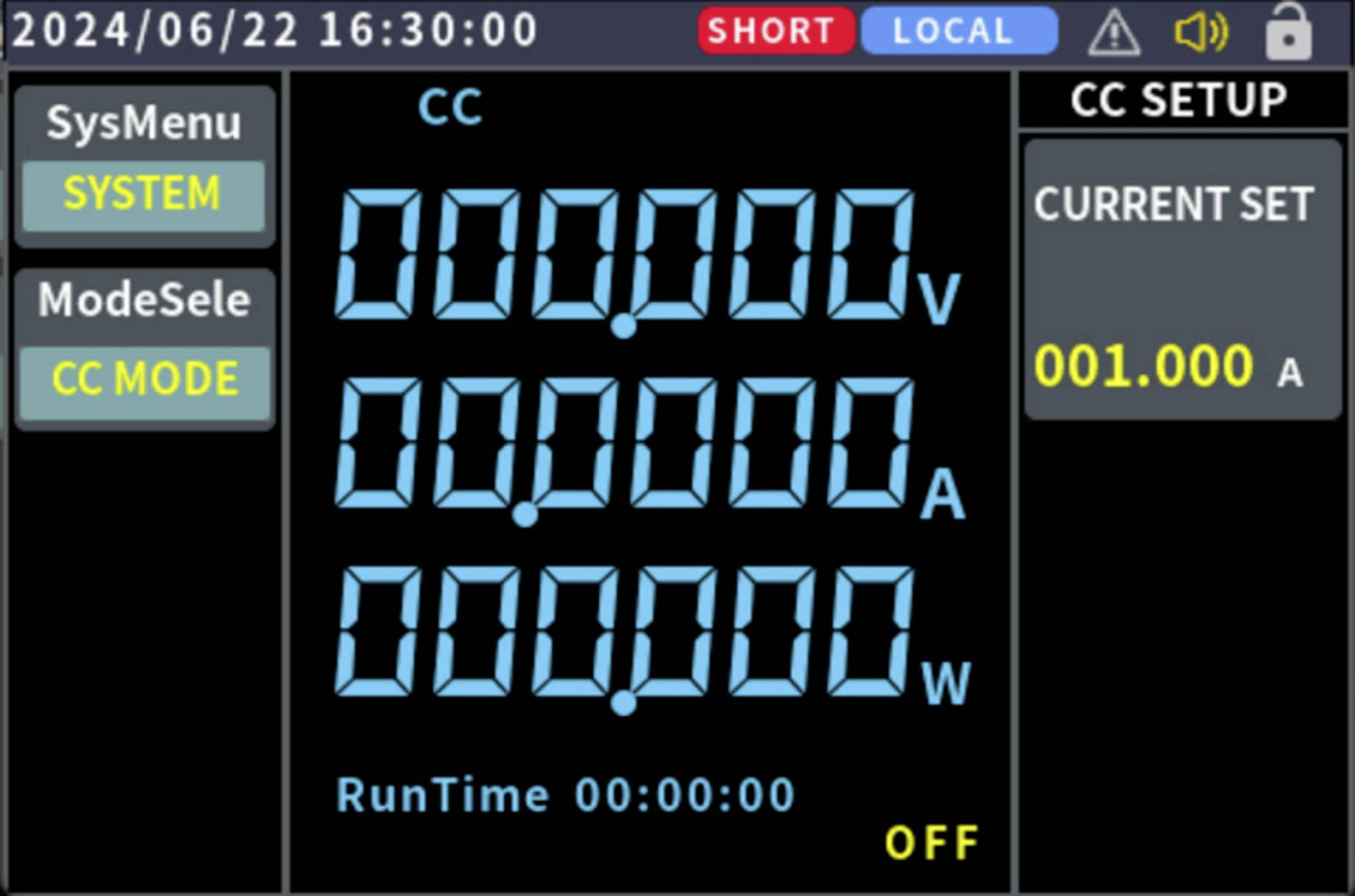

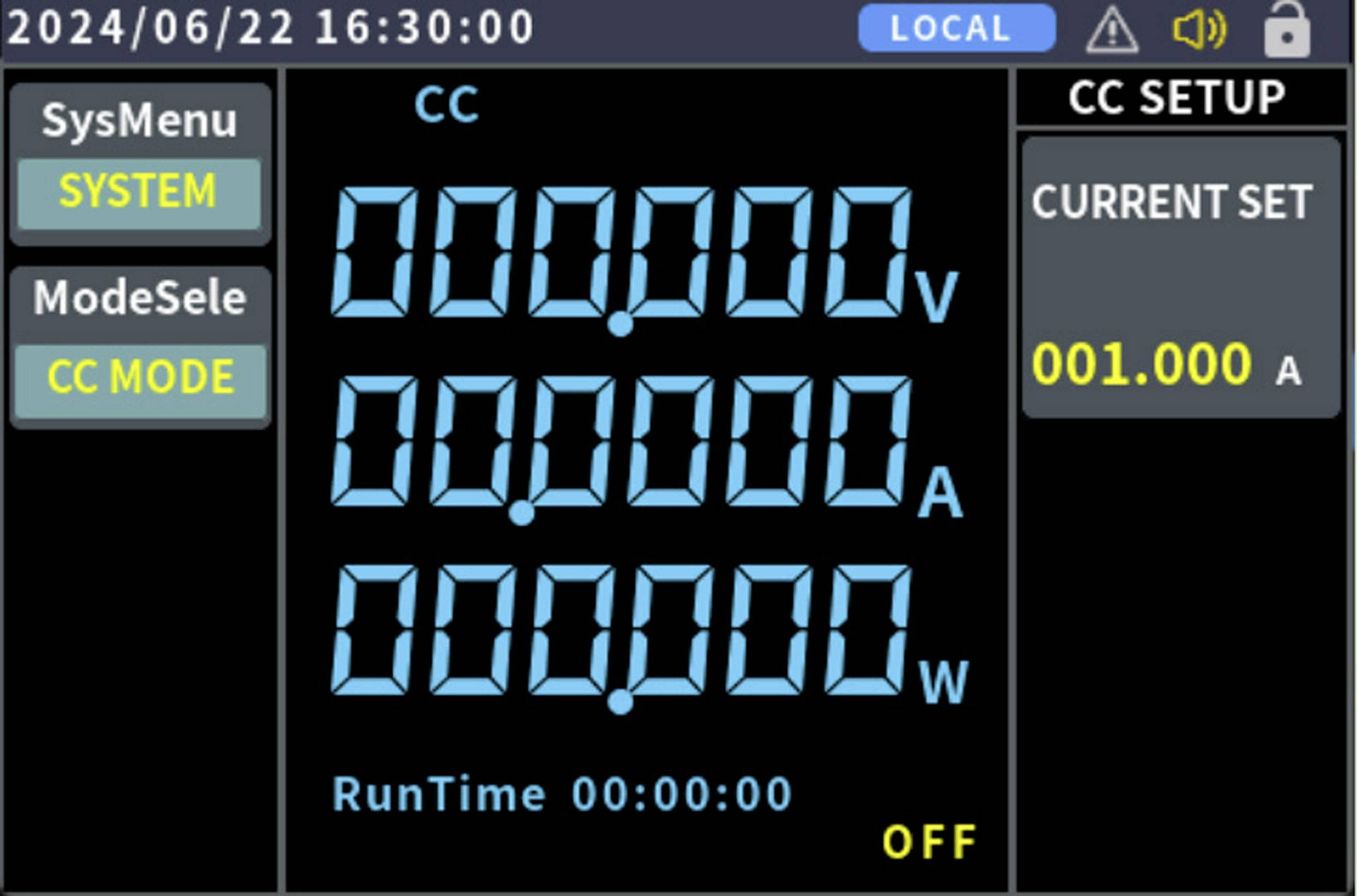

Alle gegevens worden op het goed leesbare 10 cm (3,9 inch) TFT LCD-kleurendisplay weergegeven. Bovendien zijn een USB-aansluiting en een RS232-standaardinterface voor SCPI-protocollen beschikbaar.
Montage en accessoires

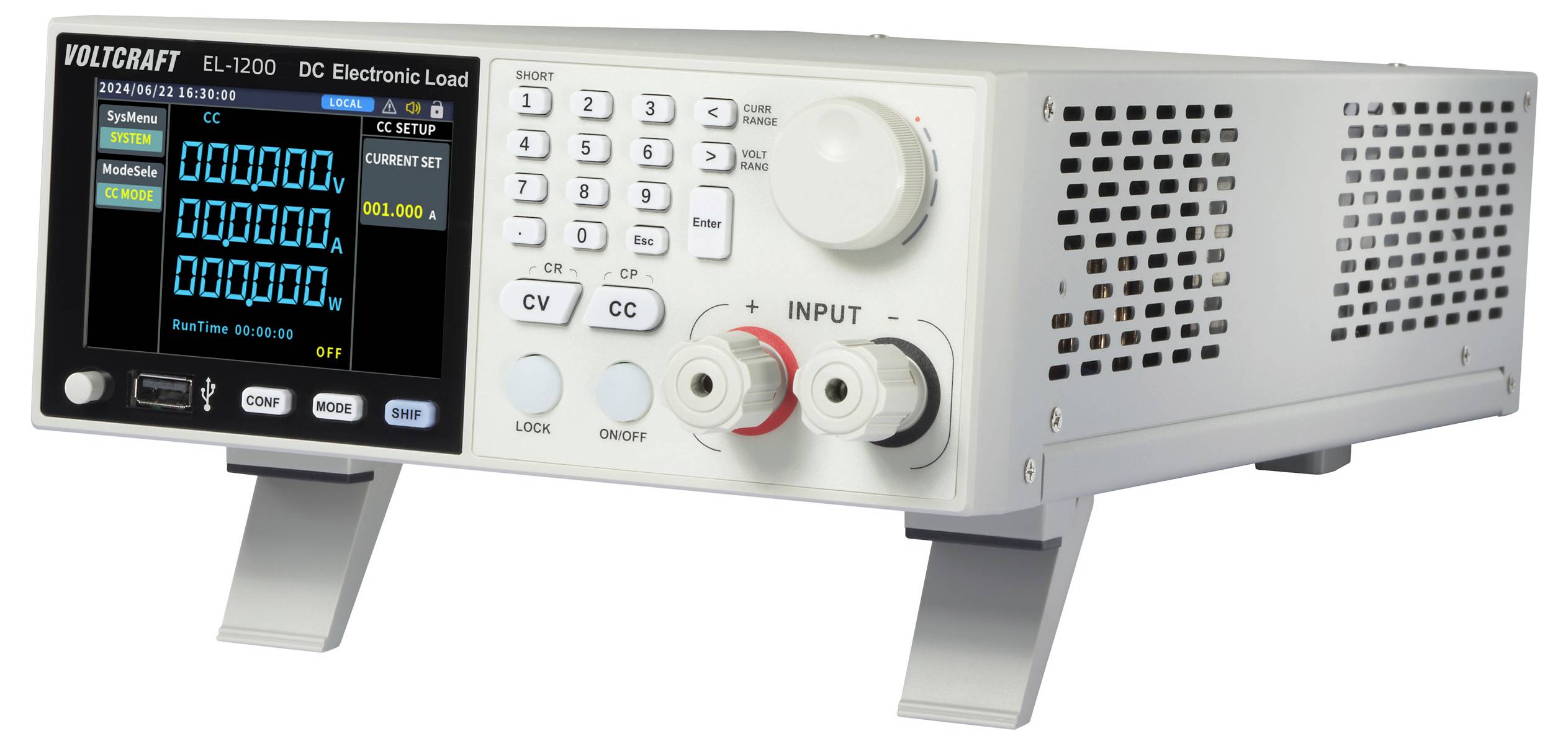

Voor stand-alonegebruik is de Voltcraft EL-1200 DC uitgerust met uitklapbare voetjes. Voor de rackinbouw heeft de netvoeding twee hoogte-eenheden bij halve rackbreedte nodig. Samen met het apparaat worden een netsnoer, een gebruiksaanwijzing en een veiligheidsinformatieblad meegeleverd.
De Voltcraft EL-1200 DC is geschikt voor veelzijdige toepassingen zoals het testen van netvoedingen, (oplaadbare) batterijen of opladers. Hij biedt lastregeling volgens constante stroom (CC), constante spanning (CV), constante weerstand (CR) en constant vermogen (CP). Verder zijn functies zoals dynamische stroomcontrole tot 10 kHz en afstandscompensatie geïntegreerd. Er is 1 uitgang beschikbaar, de lastwaarden zijn instelbaar tot max. 150 V, 20 A en 200 W.
Betrouwbare werking
Om een veilig gebruik te garanderen, is de Voltcraft EL-1200 DC meervoudig beschermd tegen overspanning, overbelasting, overvoeding en oververhitting. De parallelle besturing ondersteunt max. 10 apparaten en is ook geschikt voor potentieel krachtige toepassingen.
Comfortabele interpretatie
Alle gegevens worden op het goed leesbare 10 cm (3,9 inch) TFT LCD-kleurendisplay weergegeven. Bovendien zijn een USB-aansluiting en een RS232-standaardinterface voor SCPI-protocollen beschikbaar.
Montage en accessoires
Voor stand-alonegebruik is de Voltcraft EL-1200 DC uitgerust met uitklapbare voetjes. Voor de rackinbouw heeft de netvoeding twee hoogte-eenheden bij halve rackbreedte nodig. Samen met het apparaat worden een netsnoer, een gebruiksaanwijzing en een veiligheidsinformatieblad meegeleverd.
Uitvoering

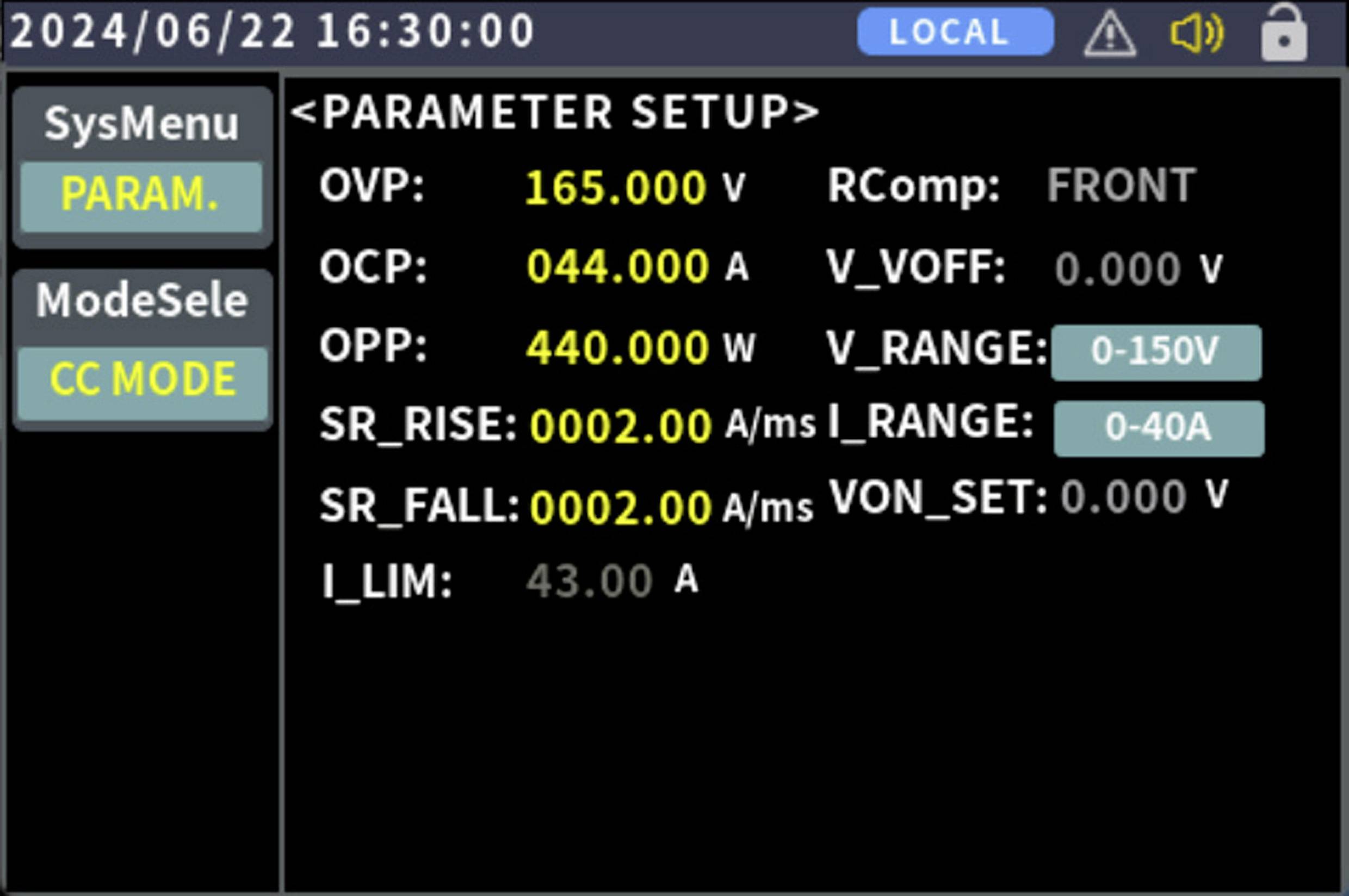

- OPP, OVP, OCP
- 2 HE standaard rackformaat met 1/2 lengte, geschikt voor rackmontage
- 10 cm (3,9 inch) TFT LCD-kleurendisplay

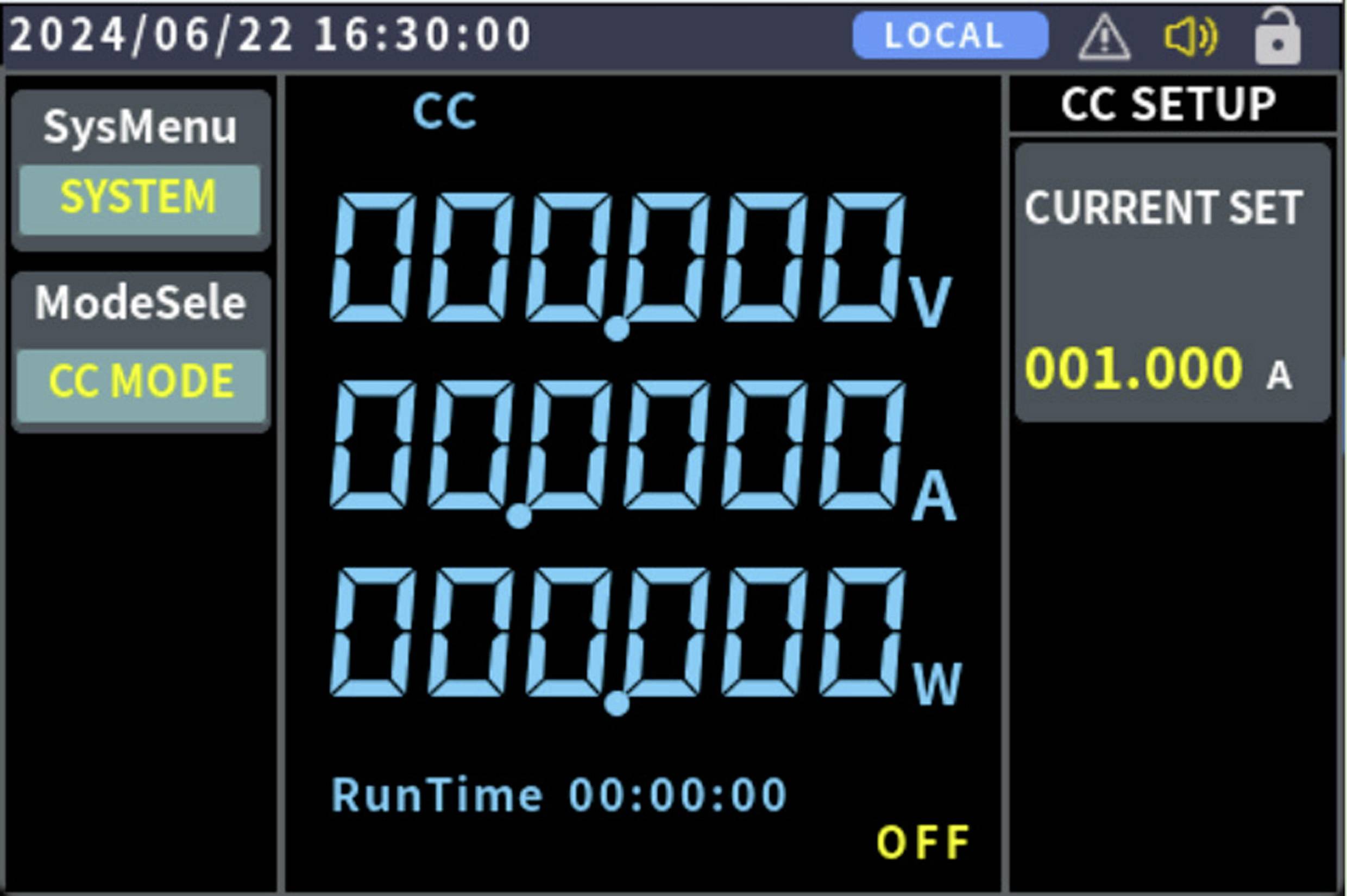

- Vier functies: constante stroom (CC), constante spanning (CV), constante weerstand (CR), constant vermogen (CP)

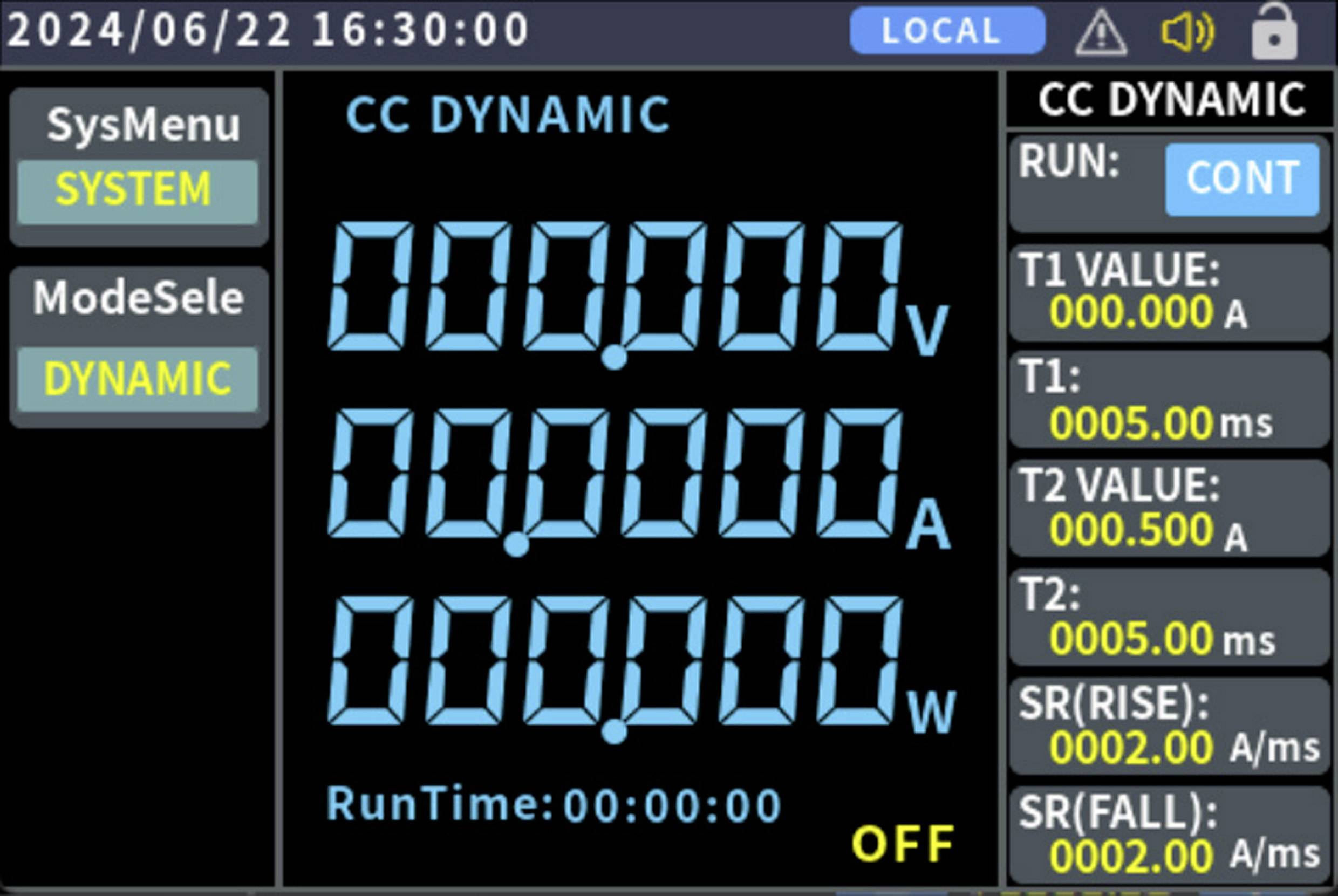

- Dynamische stroomtest tot 10 kHz
- Afstandscompensatie
- Meervoudige bescherming tegen: overspanning, overbelasting, overvoeding, oververhitting, enz.

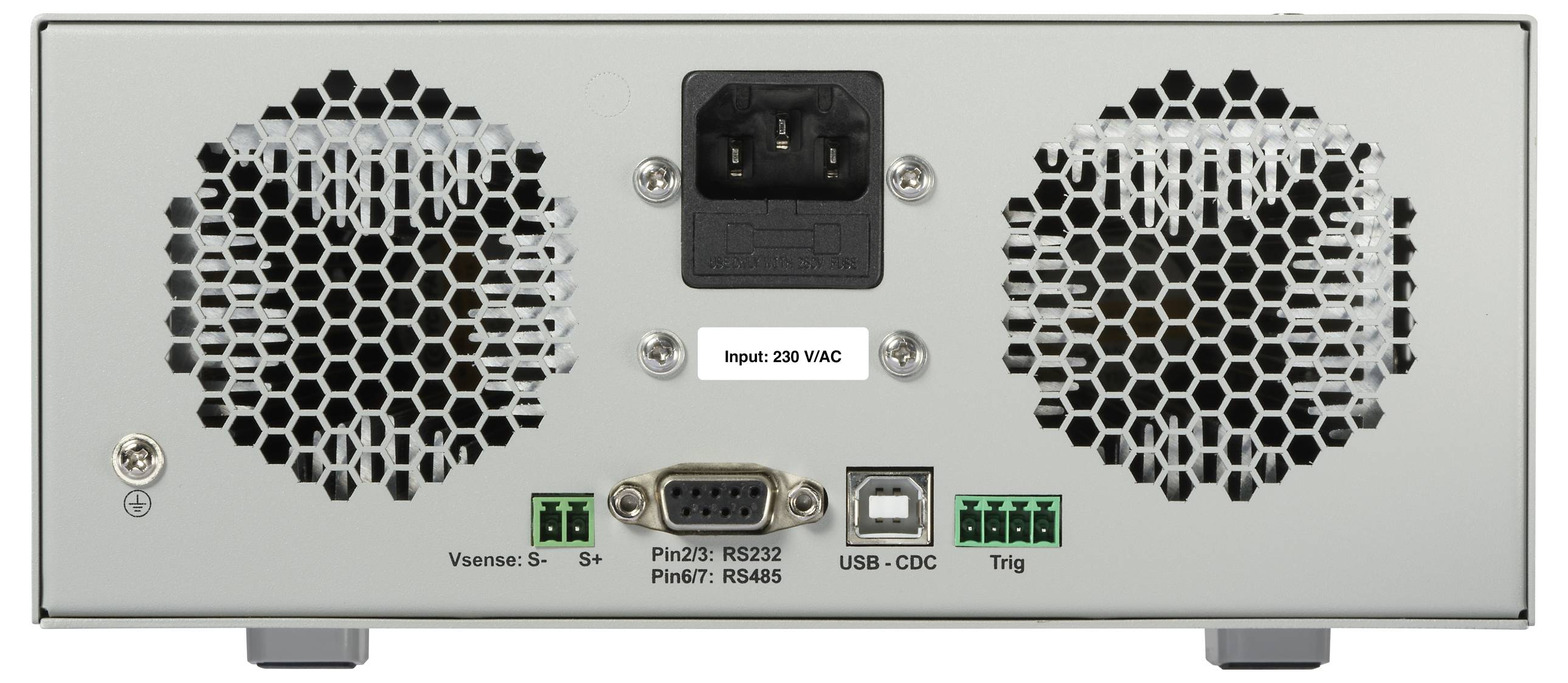

- RS232-standaardinterface, ondersteunt SCPI-protocol
- Parallelle besturing, ondersteunt max. 10 apparaten, voor potentieel krachtige toepassingen.

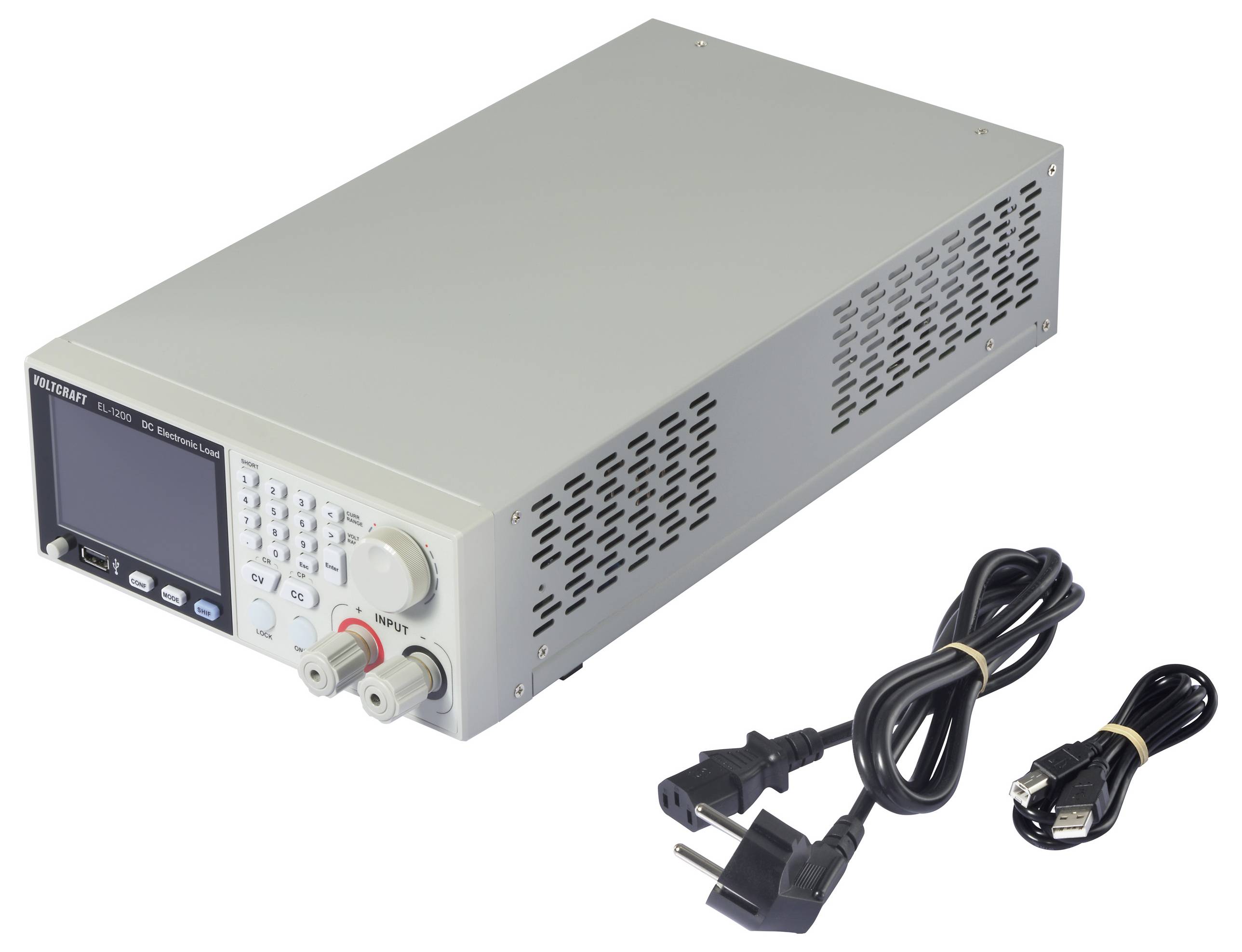

Omvang van de levering
- Elektronische last
- Voedingskabel
- Gebruiksaanwijzing
- Veiligheidsinformatieblad
