WAGO 713-1431/116-000 Male header (standaard) 1735 Totaal aantal polen: 22 Rastermaat: 3.50 mm Inhoud: 20 stuk(s) kopen ? Conrad Electronic

Zwarte multi-connector met meerdere aansluitingen in twee rijen, geschikt voor elektronische modules of circuits.

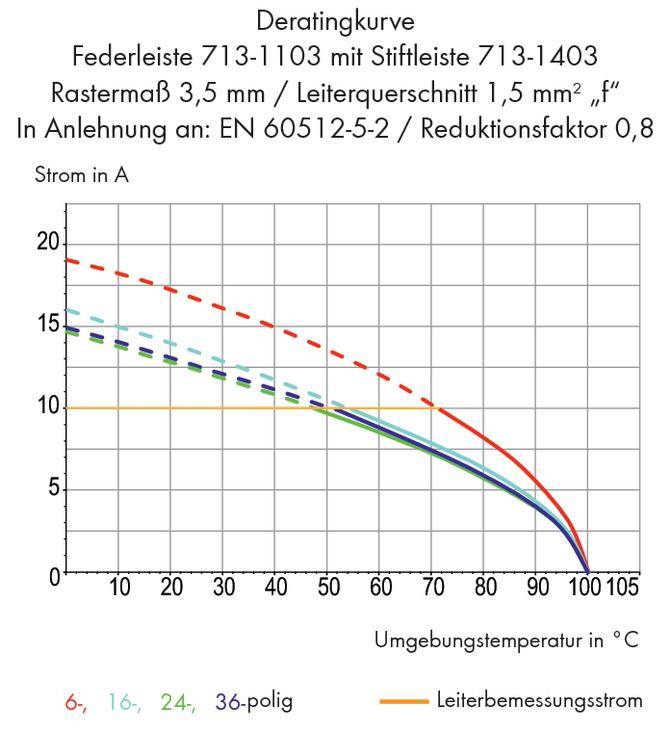

'Deratieringscurve voor veercontactstrip 713-1103. Diagram toont stroom in A tegen omgevingstemperatuur in °C met verschillende meer-polige varianten en nominale stroom.'

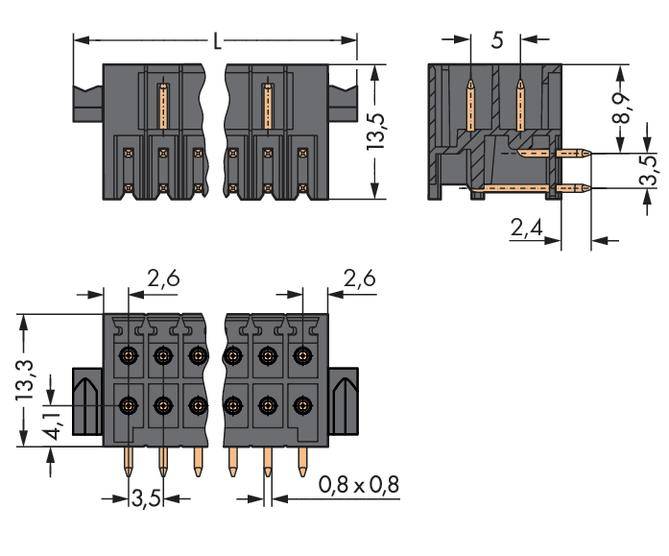

Technische tekening toont de afmetingen van een elektrische connector met voor- en zijaanzicht, verschoven contacten.

1/3

Soortnaam

Male header (standaard)

Bouwtype

Stekker, haaks

Aantal rijen

Serie

1735

Rastermaat (RM)

3.50 mm

Datasheet (PDF)

Leverbaar ma. 12 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 20 stuk(s))

Set(s)

Totaal (€ 6,20 / Stuk)

€ 132,22

-6 %

€ 123,96

excl. btw

Gratis verzending*

Juridisch probleem melden

Highlights & Details

Stiftleiste

713-1431 / 116-000
Industriële verpakking met 20 stuks

Technische specificaties

Ontwerpspanningspiek: 2,5 kV

Soortnaam: Male header (standaard)

Bouwtype: Stekker, haaks

Aantal rijen: 2

Connectorsysteem: Wire-to-board

Serie: 1735

Rastermaat (RM): 3.50 mm

Aantal polen per rij: 11

Totaal aantal polen: 22

Breedte: 46.6 mm

Pinvorm: Vierkant

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 20 stuk(s)

Afm.: (l x b x h) 13.5 x 46.6 x 15.7 mm

Aansluiting: Print

Materiaal (behuizing): Polyphthalamide (PPA GF)

Fabrikantnr.: 713-1431/116-000

Kleur (specifiek): Zwart

Industrieverpakking: Ja

Isolatiemateriaal: Polyphthalamide (PPA GF)

Contactmateriaal: Elektrolytisch koper

Contactoppervlak print: Vertind

Contactoppervlak connect: Vertind

Nominale spanning: 160 V

Hoogte: 15.7 mm

: 13.5 mm

Insteekrichting: Horizontaal aan de printplaat

Max. temperatuur: +100 °C

Min. temperatuur: -60 °C

Type: 713-1431/116-000

UKCA: Ja

Documenten en downloads

Datablad

Datablad 538610 WAGO 713-1431/116-000 Male header (standaard) 1735 Totaal aantal polen: 22 Rastermaat: 3.50 mm Inhoud: 20 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 538610 WAGO 713-1431/116-000 Male header (standaard) 1735 Totaal aantal polen: 22 Rastermaat: 3.50 mm Inhoud: 20 stuk(s)

Omschrijving

De teksten voor dit artikel zijn een machinevertaling.

SOLDER gehoekte 0,8 x 08 mm, 11x2-pole, met Auswerferaufnahmen, 3,5 mm toonhoogte, omgekeerde polariteit beschermd, 2-rij, zwart.
