Weidmüller 1277980000 Printplaatconnector Totaal aantal polen 26 Aantal rijen 1 30 stuk(s) kopen ? Conrad Electronic

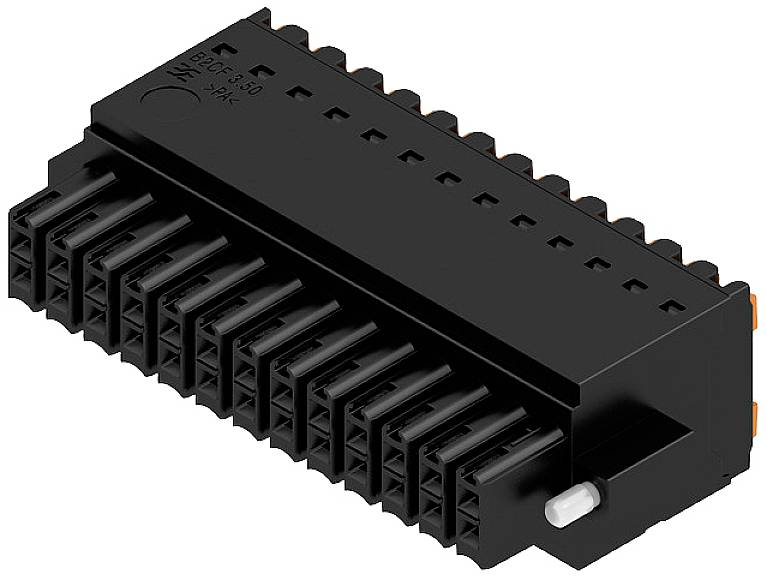

Zwarte elektrische stekker met meerdere pinnen, geschikt voor printplaatverbindingen in elektronische apparaten.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

30 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 23 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 30 stuk(s))

Set(s)

Totaal (€ 12,81 / Stuk)

€ 384,30

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 26
Aantal rijen 1
Inhoud 30 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 26.25 mm
Isolatiemateriaal: PA 66 GF 30
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 10 mm
Aderaansluittechniek: PUSH IN, veeraansluiting
Aderuitgangsrichting: 180°
Aanraakbeveiliging: IP20
Aanhaalmoment schroefflens: 0,2 Nm - 0,25 Nm
Steekkracht/pool: 5 N
Trekkracht/pool: 5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Kleur bedieningselementen: oranje
Materiaal bedieningselement: PA 66/6
Bedieningskracht bedieningselement: 40 N

Soortnaam: Printplaatconnector

Totaal aantal polen: 26

Totaal aantal polen: 26

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 9.5 A

Nominale stroom (afgerond): 9.5 A

DIN-norm: DIN 5264

Aantal polen per rij: 26

Aansluiting: Push-In-klem
Veerklem

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1277980000

Inhoud: 30 stuk(s)

Contactmateriaal: Koper

Breedte: 52.5 mm

Hoogte: 15.2 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: B2CF 3.50/26/180F SN BK BX

: 26 AWG - 16 AWG

Afm.: (b x h) 52.5 mm x 15.2 mm

Isolatieweerstand: 100 MΩ

Klembereik-Ø (mm): 0,14 mmm - 1,5 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 52.5 mm x 15.2 mm x 26.25 mm

Nominale spanning: 300 V

Aantal polen: 26

Dwarsdoorsnede: 1,5 mm²

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1949933 Weidmüller 1277980000 Printplaatconnector Totaal aantal polen 26 Aantal rijen 1 30 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949933 Weidmüller 1277980000 Printplaatconnector Totaal aantal polen 26 Aantal rijen 1 30 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277980000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:26Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118068238

Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277980000, Verpackungseinheit: 30 Stk., EAN: 4050118068238
