Weidmüller 1290440000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 96 stuk(s) kopen ? Conrad Electronic

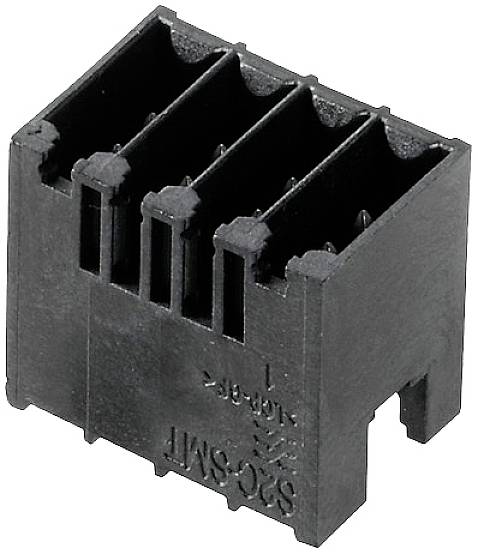

Zwarte kunststof stekker met vier parallelle aansluitingen, zijdelingse markering en rechthoekige vorm.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

96 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 96 stuk(s))

Set(s)

Totaal (€ 1,94 / Stuk)

€ 185,94

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 10
Aantal rijen 1
Inhoud 96 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 10.8 mm
Montage op de printplaat: THT/THR-soldeeraansluiting
Uitvoerhoek: 180°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,3 mm
Isolatiemateriaal: LCP GF
Opslagtemperatuur: -25 tot +55 °C
Aanraakbeveiliging: IP20
Steekkracht/pool: 3,5 N
Trekkracht/pool: 2,5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Soldeerpenlengte: 1,5 mm
Buitendiameter soldeeroog: 2.1 mm
Sjabloongat diameter: 1.9 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 10

Totaal aantal polen: 10

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Aantal polen per rij: 10

Aansluiting: THT
THR
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1290440000

Inhoud: 96 stuk(s)

Contactmateriaal: Koper

Breedte: 18.9 mm

Hoogte: 15.7 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: S2C-SMT 3.50/10/180G 1.5SN BK BX

Afm.: (b x h) 18.9 mm x 15.7 mm

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 18.9 mm x 15.7 mm x 10.8 mm

Nominale spanning: 150 V

Aantal polen: 10

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 1,5 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1949408 Weidmüller 1290440000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 96 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949408 Weidmüller 1290440000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 96 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm S2C-SMT 3#1290440000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1290440000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:10Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:1,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1290440000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118083217

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1290440000, Verpackungseinheit: 96 Stk., EAN: 4050118083217
