Weidmüller 1353500000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 1 36 stuk(s) kopen ? Conrad Electronic

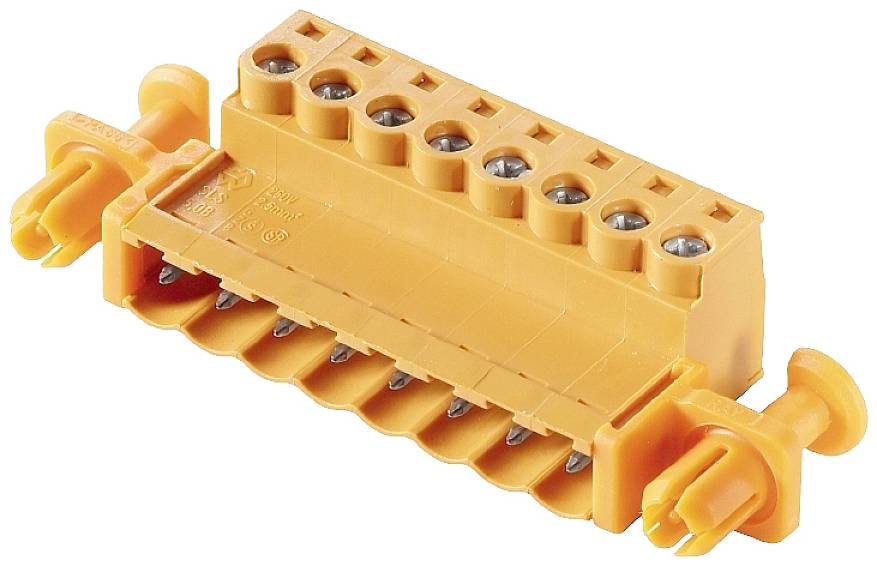

Oranje elektrische connector met acht schroefklemmen op een rij, geschikt voor printplaatmontage.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

36 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar ma. 30 nov 2026

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 36 stuk(s))

Set(s)

Totaal (€ 3,44 / Stuk)

€ 123,96

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 5
Aantal rijen 1
Inhoud 36 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 22.2 mm
Isolatiemateriaal: PBT
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 7 mm
Aanhaalmoment: 0,4 Nm - 0,5 Nm
Klemschroef: M2.5
Aderaansluittechniek: Trekbeugelaansluiting
Aderuitgangsrichting: 180°
Steekkracht/pool: 4 N
Trekkracht/pool: 3 N
Kortstondige stroombestendigheid: 3 x 1 s met 120 A.
Leerdoorn: 2,8 mm x 2 mm, 2,4 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 5

Totaal aantal polen: 5

Aantal rijen: 1

Rastermaat (RM): 5.08 mm

Nominale stroom: 15 A

Nominale stroom (afgerond): 15 A

DIN-norm: DIN 5264-A

Aantal polen per rij: 5

Aansluiting: Schroeven
Stekker

Kleur (specifiek): Oranje

Materiaal (behuizing): PA

Fabrikantnr.: 1353500000

Inhoud: 36 stuk(s)

Contactmateriaal: CuSn

Hoogte: 15.3 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SLS 5.08/05/180DF SN OR BX

: 26 AWG - 12 AWG

Afm.: 15.3 mm x 22.2

Doorgangsweerstand: 4,5 mΩ

Isolatieweerstand: 100 MΩ

Klembereik-Ø (mm): 0,13 mmm - 3,31 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 15.3 mm x 22.2 mm

Nominale spanning: 300 V

Aantal polen: 5

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1949445 Weidmüller 1353500000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 1 36 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949445 Weidmüller 1353500000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 1 36 stuk(s)

Omschrijving

Weidmüller Verbinder 5.08mm SLS 5.08/#1353500000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SLS 5.08/#1353500000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:5Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:18 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 5.08mm SLS 5.08/#1353500000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118156287

Geliefert wird: Weidmüller Verbinder 5.08mm SLS 5.08/#1353500000, Verpackungseinheit: 36 Stk., EAN: 4050118156287
