Weidmüller 1358950000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 235 stuk(s) kopen ? Conrad Electronic

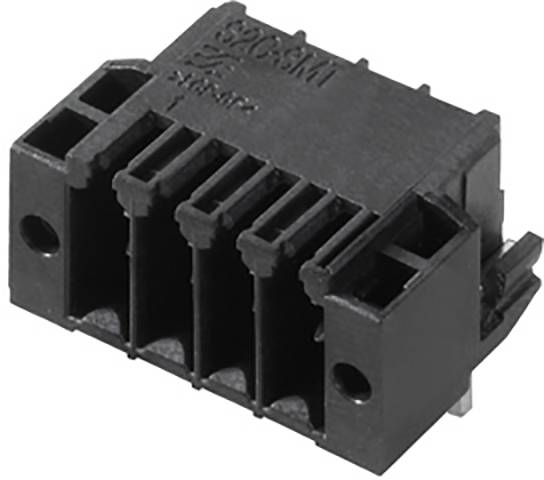

Zwarte elektronische stekkerverbinding met vijf aansluitingen en zijdelingse bevestigingselementen, geschikt voor printplaatverbindingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

235 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 3 dec 2026

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 235 stuk(s))

Set(s)

Totaal (€ 2,85 / Stuk)

€ 668,60

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 10
Aantal rijen 1
Inhoud 235 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 14.2 mm
Montage op de printplaat: THT/THR-soldeeraansluiting
Uitvoerhoek: 90°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,3 mm
Isolatiemateriaal: LCP GF
Opslagtemperatuur: -25 tot +55 °C
Aanraakbeveiliging: IP20
Steekkracht/pool: 3,5 N
Trekkracht/pool: 2,5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Soldeerpenlengte: 3,2 mm
Buitendiameter soldeeroog: 2.1 mm
Sjabloongat diameter: 1.9 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 10

Totaal aantal polen: 10

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Aantal polen per rij: 10

Aansluiting: THT
THR
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1358950000

Inhoud: 235 stuk(s)

Contactmateriaal: Koper

Breedte: 21.1 mm

Hoogte: 14 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: S2C-SMT 3.50/10/90LF 3.2SN BK RL

Afm.: (b x h) 21.1 mm x 14 mm

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 21.1 mm x 14 mm x 14.2 mm

Nominale spanning: 150 V

Aantal polen: 10

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1948923 Weidmüller 1358950000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 235 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1948923 Weidmüller 1358950000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 235 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm S2C-SMT 3#1358950000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1358950000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:10Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1358950000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118162011

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1358950000, Verpackungseinheit: 235 Stk., EAN: 4050118162011
