Weidmüller 1452650000 Printplaatconnector Totaal aantal polen 7 50 stuk(s) kopen ? Conrad Electronic

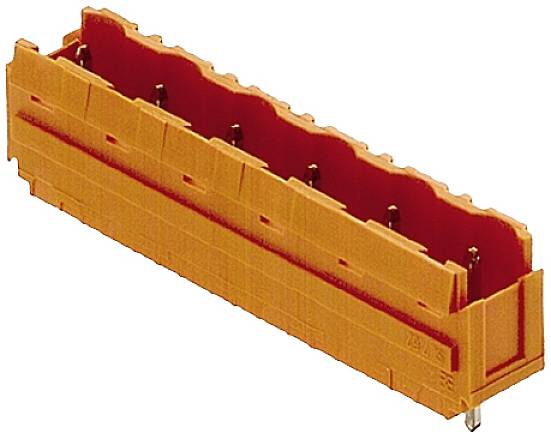

Een oranje elektrische stekker met metalen pinnen, zij-inkepingen. Gebruikt in elektronica voor verbindingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

7.5 mm

Inhoud

50 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 1,74 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 7
Inhoud 50 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 8.5 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 180°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,3 mm
Isolatiemateriaal: PBT
Opslagtemperatuur: -25 tot +55 °C
Kortstondige stroombestendigheid: 3 x 1 s met 120 A.
Soldeerpenlengte: 3,2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 7

Totaal aantal polen: 7

Rastermaat (RM): 7.5 mm

Nominale stroom: 15 A

Nominale stroom (afgerond): 15 A

Aansluiting: THT
Solderen

Kleur (specifiek): Groen

Materiaal (behuizing): PA

Fabrikantnr.: 1452650000

Inhoud: 50 stuk(s)

Contactmateriaal: CuSn

Hoogte: 15.2 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SL 7.50/07/180B 3.2SN GN BX

Afm.: 15.2 mm x 8.5

Doorgangsweerstand: 4,5 mΩ

Isolatieweerstand: 100 MΩ

Maataanduidingen: 15.2 mm x 8.5 mm

Nominale spanning: 300 V

Aantal polen: 7

Conform RoHS: Ja

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1949220 Weidmüller 1452650000 Printplaatconnector Totaal aantal polen 7 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949220 Weidmüller 1452650000 Printplaatconnector Totaal aantal polen 7 50 stuk(s)

Omschrijving

Weidmüller Verbinder 7.50mm SL 7.50/0#1452650000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.50mm Typ:SL 7.50/0#1452650000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:7Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:7,5 mmRastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:16 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Ausführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.50mm SL 7.50/0#1452650000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118258011

Geliefert wird: Weidmüller Verbinder 7.50mm SL 7.50/0#1452650000, Verpackungseinheit: 50 Stk., EAN: 4050118258011
