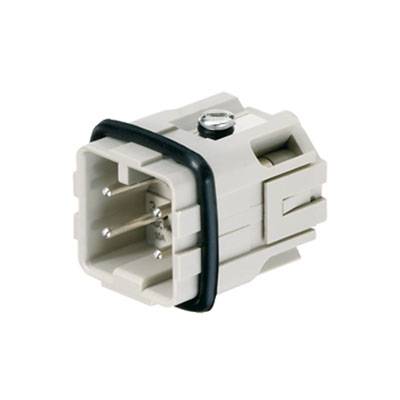

Weidmüller 1498100000 Pin-inzetstuk RockStar® HDC HA 3 + PE Schroeven 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Schroeven
Serie
RockStar® HDC HA
Bijzonderheden
Met koperlegering
Totaal aantal polen
3 + PE
Datasheet (PDF)
30 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 11,56
3
5% = € 0,63
€ 10,93
5
8% = € 0,89
€ 10,67
10
9% = € 1,06
€ 10,50
25
11% = € 1,25
€ 10,31
50
13% = € 1,47
€ 10,09
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 11,56 / Stuk)
€ 11,56
excl. btw
Incl. 14 dagen retourrecht
Highlights & Details
Stekkerinzetstuk
- HDC HA 3 MS
Technische specificaties
- Nettogewicht: 15 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 21 mm
- hoogte: 36,5 mm,
- Diepte: 21 mm
- formaat: 1
- serie: HA
- nominale spanning (DIN EN 61984): 400 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 4 kV
- nominale stroom (DIN EN 61984): 16 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 2 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 14
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 15 mm
- striplengte PE-aansluiting: 15 mm
- Aandraaimoment max. PE-aansluiting: 0,5 Nm
- bevestigingsschroef: M 3
- zaagbladen mate gleuf (PE-aansluiting): SD 0,6 x 3,5
- oppervlak: zilver gepassiveerd
- materiaal: koperlegering
- klingen mate plat (met schroef): SD 0,6 x 3,5
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HA
- Bijzonderheden
Met koperlegering
- Aansluiting
Schroeven
- Totaal aantal polen
3 + PE
- Aderdoorsnede (max.)
2.5 mm²
- Aantal polen
3
- Aderdoorsnede (min.)
0.5 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
21
36.5 mm
21 mm
400 V
3
Pin
-40-125 °C
V0
4 kV
Screw connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 202761 Weidmüller 1498100000 Pin-inzetstuk RockStar® HDC HA 3 + PE Schroeven 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 202761 Weidmüller 1498100000 Pin-inzetstuk RockStar® HDC HA 3 + PE Schroeven 1 stuk(s)
Omschrijving
Stekkerinzetstuk. HDC-inzetstuk, pen, 250 V, 22 A, aantal polen: 3, schroefaansluiting, maat: 1. De kleine en smalle HA-serie is overal inzetbaar, waar de ruimte beperkt is. Het geleideraansluitniveau is als schroefelement ontworpen. Aantal polen: 3-4, nominale stroom: 16/22 A, nominale spanning: 250 V, nominale spanning conform UL/CSA: 600 V AC/DC, schroefaansluiting.
