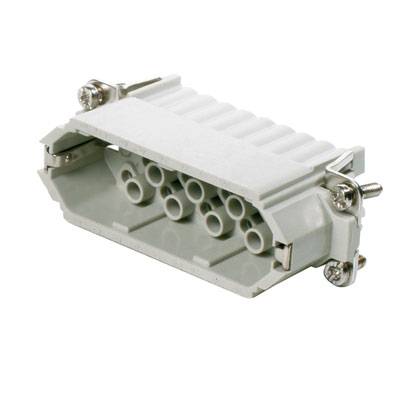

Weidmüller 1650810000 Pin-inzetstuk RockStar® HDC HD 25 + PE Crimpen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Crimpen
Serie
RockStar® HDC HD
Bijzonderheden
Met koperlegering
Totaal aantal polen
25 + PE
Datasheet (PDF)
5 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 14,04
3
6% = € 0,78
€ 13,26
5
8% = € 1,09
€ 12,95
10
9% = € 1,29
€ 12,75
25
11% = € 1,53
€ 12,51
50
13% = € 1,78
€ 12,26
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 14,04 / Stuk)
€ 14,04
excl. btw
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
Stekkerinzetstuk
- HDC HD 25 MC
Technische specificaties
- Nettogewicht: 34 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 23 mm
- hoogte: 35 mm,
- Diepte: 73 mm
- lengte fitting: 73 mm
- formaat: 5
- serie: HD
- nominale spanning (DIN EN 61984): 250 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 4 kV
- nominale stroom (DIN EN 61984): 10 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 4 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- insteekcycli Au: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 14
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 8 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PZ1
- klingen mate gleuf (PE-aansluiting): SD 0,6 x 3,5, SD 0,8 x 4,0
- hoge stekker: 35 mm
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HD
- Bijzonderheden
Met koperlegering
- Aansluiting
Crimpen
- Totaal aantal polen
25 + PE
- Aderdoorsnede (max.)
2.5 mm²
- Aantal polen
25
- Aderdoorsnede (min.)
0.14 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HD 25 MC
23
35 mm
73 mm
250 V
25
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 202829 Weidmüller 1650810000 Pin-inzetstuk RockStar® HDC HD 25 + PE Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 202829 Weidmüller 1650810000 Pin-inzetstuk RockStar® HDC HD 25 + PE Crimpen 1 stuk(s)
Omschrijving
Stekkerinzetstuk. HDC - gebruik, stift, 250 V, 10 A, aantal polen: 25, krimpaansluiting, maat: 5. De HD-serie beschikt over een hoge contactdichtheid en is daarmee uitstekend geschikt voor de signaalverwerking. Het geleideraansluitniveau is als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 25, nominale stroom: 10 A, nominale spanning: 250 V, nominale spanning conform UL/CSA: 600 V AC/DC. Krimpaansluiting.
