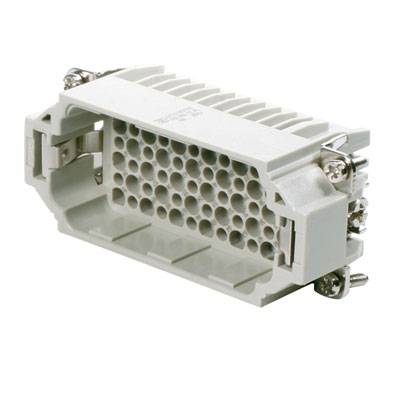

Weidmüller 1651190000 Pin-inzetstuk RockStar® HDC HDD 72 + PE Crimpen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Crimpen
Serie
RockStar® HDC HDD
Bijzonderheden
Met koperlegering
Totaal aantal polen
72 + PE
Datasheet (PDF)
5 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 23,13
3
4% = € 1,01
€ 22,12
5
6% = € 1,40
€ 21,73
10
7% = € 1,68
€ 21,45
25
9% = € 1,97
€ 21,16
50
10% = € 2,31
€ 20,82
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 23,13 / Stuk)
€ 23,13
excl. btw
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
Stekkerinzetstuk
- HDC HDD 72 MC
Technische specificaties
- Nettogewicht: 55 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 33 mm,
- Diepte: 84,5 mm
- lengte fitting: 84,5 mm
- formaat: 6
- serie: HDD
- nominale spanning (DIN EN 61984): 250 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 4 kV
- nominale stroom (DIN EN 61984): 10 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 4 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- insteekcycli Au: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 14
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 8 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PZ1
- klingen mate gleuf (PE-aansluiting): SD 0,6 x 3,5, SD 0,8 x 4,0
- hoge stekker: 35 mm
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HDD
- Bijzonderheden
Met koperlegering
- Aansluiting
Crimpen
- Totaal aantal polen
72 + PE
- Aderdoorsnede (max.)
2.5 mm²
- Aantal polen
72
- Aderdoorsnede (min.)
0.14 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HDD 72 MC
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 202854 Weidmüller 1651190000 Pin-inzetstuk RockStar® HDC HDD 72 + PE Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 202854 Weidmüller 1651190000 Pin-inzetstuk RockStar® HDC HDD 72 + PE Crimpen 1 stuk(s)
Omschrijving
Stekkerinzetstuk. HDC - gebruik, stift, 250 V, 10 A, aantal polen: 72, krimpaansluiting, maat: 6. De HDD-serie met gedraaide krimpcontacten is geschikt voor een groot aantal polen in een minimale ruimte. Door de kleinere afmeting wordt er bij de installatie ruimte bespaard zonder dat u het aantal polen moet beperken. Het geleideraansluitniveau is als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 144, nominale stroom: 10 A, nominale spanning: 250 V, nominale spanning conform UL/CSA: 600 V AC/DC. Krimpaansluiting.
