Weidmüller 1931060000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 36 stuk(s) kopen ? Conrad Electronic

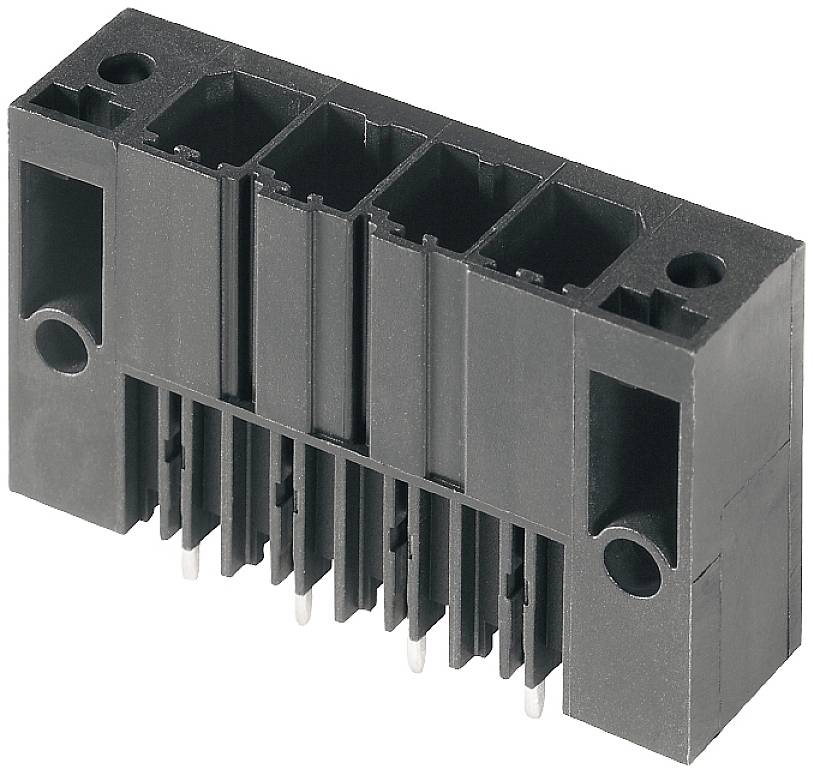

Een zwarte elektrische connector met meerdere pinnen. Geschikt voor gebruik in elektronische schakelingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

7.62 mm

Inhoud

36 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 36 stuk(s))

Set(s)

Totaal (€ 3,33 / Stuk)

€ 119,83

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 4
Aantal rijen 1
Inhoud 36 stuk(s)

Extra services en acties

Technische specificaties

Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 180°
Aantal soldeerpennen per pool: 2
Diameter montagegat: 1,3 mm
Isolatiemateriaal: PA GF
Opslagtemperatuur: -25 tot +55 °C
Kruipafstand min.: 9,6 mm
Luchtafstand min.: 6,9 mm
Aanraakbeveiliging: IP20
Kortstondige stroombestendigheid: 3 x 1 s met 420 A.
Soldeerpenlengte: 3,5 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 4

Totaal aantal polen: 4

Aantal rijen: 1

Rastermaat (RM): 7.62 mm

Nominale stroom: 40.5 A

Nominale stroom (afgerond): 40.5 A

Aantal polen per rij: 4

Aansluiting: THT
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1931060000

Inhoud: 36 stuk(s)

Contactmateriaal: Koper

Max. temperatuur: +130 °C

Min. temperatuur: -50 °C

Type: SV 7.62HP/04/180FX 3.5SN BK BX

Doorgangsweerstand: 2 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Nominale spanning: 300 V

Aantal polen: 4

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,5 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1949928 Weidmüller 1931060000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 36 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949928 Weidmüller 1931060000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 36 stuk(s)

Omschrijving

Weidmüller Verbinder 7.62mm SV 7.62HP#1931060000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SV 7.62HP#1931060000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:4Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:41 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..130 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SV 7.62HP#1931060000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4032248581054

Geliefert wird: Weidmüller Verbinder 7.62mm SV 7.62HP#1931060000, Verpackungseinheit: 36 Stk., EAN: 4032248581054
