Weidmüller 2442190000 Printplaatconnector Totaal aantal polen 13 Aantal rijen 1 50 stuk(s) kopen ? Conrad Electronic

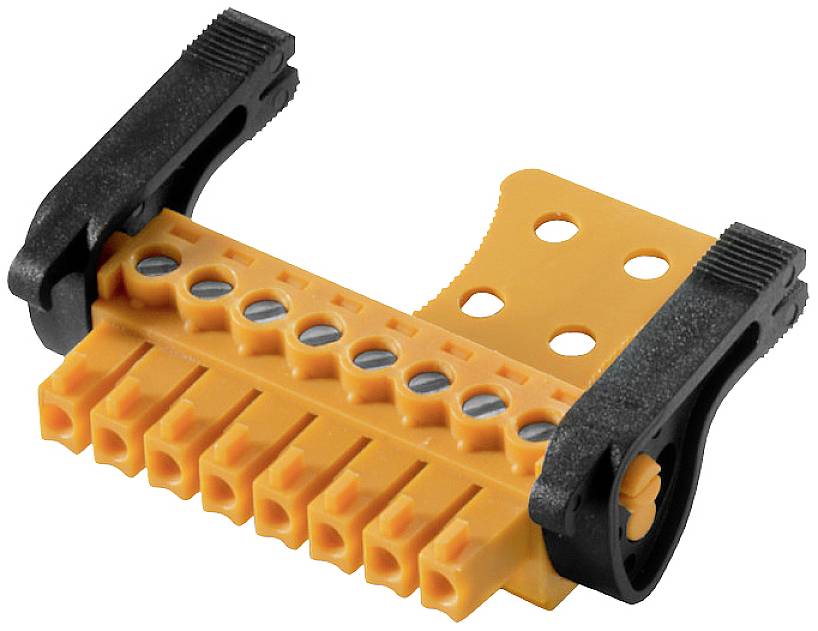

Een oranje stekkerverbinding met meerdere aansluitingen en zwarte clips aan beide uiteinden, geschikt voor elektronische verbindingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.81 mm

Inhoud

50 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 18 dec 2026

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 8,91 / Stuk)

€ 445,45

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 13
Aantal rijen 1
Inhoud 50 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 39.75 mm
Isolatiemateriaal: PA 66 GF 30
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 7 mm
Aanhaalmoment: 0.2 Nm - 0.25 Nm
Klemschroef: M2
Aderaansluittechniek: Trekbeugelaansluiting
Aderuitgangsrichting: 180°
Aanraakbeveiliging: IP20
Steekkracht/pool: 7 N
Trekkracht/pool: 5 N
Kortstondige stroombestendigheid: 3 x 1 s met 76 A.
Leerdoorn: 2,4 mm x 1,5 mm, 2,4 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 13

Totaal aantal polen: 13

Aantal rijen: 1

Rastermaat (RM): 3.81 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

DIN-norm: DIN 5264

Aantal polen per rij: 13

Aansluiting: Schroeven
Stekker

Kleur (specifiek): Oranje

Materiaal (behuizing): PA

Fabrikantnr.: 2442190000

Inhoud: 50 stuk(s)

Contactmateriaal: Koper

Breedte: 60.12 mm

Hoogte: 17.88 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: BCZ 3.81/13/180LRZE SN OR BX

: 28 AWG - 16 AWG

Afm.: (b x h) 60.12 mm x 17.88 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 100 MΩ

Klembereik-Ø (mm): 0,08 mmm - 1,5 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 60.12 mm x 17.88 mm x 39.75 mm

Nominale spanning: 300 V

Aantal polen: 13

Dwarsdoorsnede: 1 mm²

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1949655 Weidmüller 2442190000 Printplaatconnector Totaal aantal polen 13 Aantal rijen 1 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949655 Weidmüller 2442190000 Printplaatconnector Totaal aantal polen 13 Aantal rijen 1 50 stuk(s)

Omschrijving

Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.81mm Typ:BCZ 3.81/#2442190000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:13Rastermaß der Kontakte:3,81 mmRastermaß der Anschlüsse:3,81 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118543704

Geliefert wird: Weidmüller Verbinder 3.81mm BCZ 3.81/#2442190000, Verpackungseinheit: 50 Stk., EAN: 4050118543704
