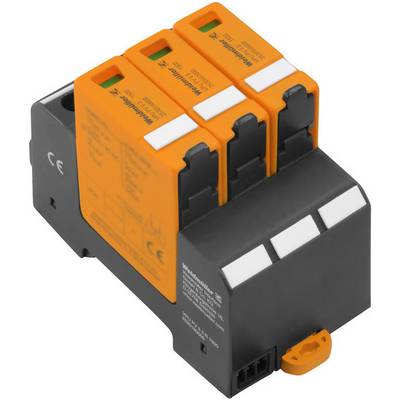

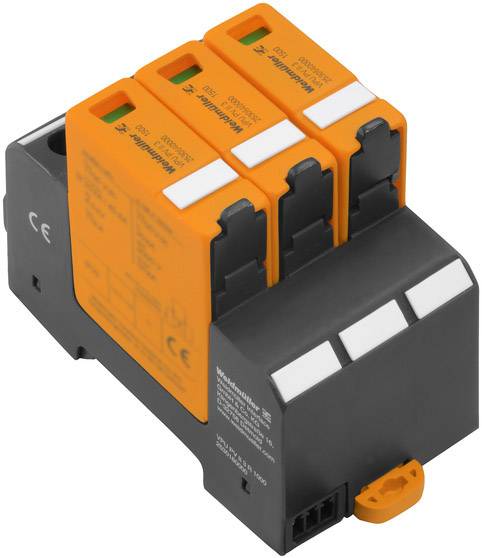

Weidmüller 2530640000 VPU PV II 3 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch s
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Aantal
Totaal (€ 103,30 / Stuk)
€ 103,30
excl. btw
Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
Overspanningsafleider (energietechniek/stroomvoorziening), type II, DC, 1500 V
- Insteekbare afleider
- Geschikt voor het beschermen van DC-installaties.
- Hoge energieabsorptie bij korte aanspreektijd
Technische specificaties
- Striplengte nominale aansluiting: 18 mm
- Aansluiting: schroefaansluiting
- Aantrekkoppel, max.: 4 Nm
- Aantrekkoppel, min.: 2 Nm
- Model: Installatiebehuizing; 3 TE, Insta-IP20
- Bevestigingsmaat hoogte: 75 mm
- Klembereik, max.: 35 mm²
- Klembereik, min.: 1,5 mm²
- Kortsluitvastheid ISCPV: 11.000 A
- Opslagtemperatuur: -40 tot 85 °C
- Doorsnede draadaansluiting, enkele ader, max.: 16 mm²
- Doorsnede draadaansluiting, fijnaderig, max.: 25 mm²
- De geleideraansluiting, meerdraads, max.: 35 mm²
- Nettogewicht: 420 g
- Optische functie-indicatie: groen = OK, rood = afleider defect, vervangen
- Draagrail: TS 35
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Soortnaam
Insteekbare overspanningsafleider
- Overspanningsbeveiliging voor
Photovoltaïsch systeem
- Lekstroom
20 kA
- Nominale spanning
1500 V
- Bedrijfstemperatuur
-40 °C tot +70 °C
IP20
- Fabrikantnr.
2530640000
- Type
VPU PV II 3 1500
- Kleur (specifiek)
Zwart
Oranje
- Normen
ROHS-conform
- Afm.
(l x b x h) 54 x 54 x 96 mm
54 mm
- Breedte
54 mm
- Hoogte
96 mm
- Diepte
70 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1760868 Weidmüller 2530640000 VPU PV II 3 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch s
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1760868 Weidmüller 2530640000 VPU PV II 3 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch s
Omschrijving
De VARITECTOR overspanningsbeveiliging van de series VPU PV I (type I) en VPU PV II (type II) beschermt fotovoltaïsche installaties en de componenten ervan effectief tegen interferenties door bliksem en overspanningen, zelfs duidelijk onder de grenzen die door de isolatiecoördinatie conform en 60664-3/DIN VDE 0110-3 zijn ingesteld. Hierdoor worden de infrastructuur en ook de omvormersystemen tegen overspanning beschermd en wordt de beschikbaarheid van de installatie verhoogd.De afleiders zijn getest conform de productnorm IEC 50539-11/DIN en 50539-11 en kunnen worden geïnstalleerd in fotovoltaïsche voedingssystemen volgens de toepassingsstandaard IEC 50539-12/DIN EN 50539-12 en conform IEC 60364-7-712.
Opmerkingen
Getest conform EN 50539-11
Geschikt voor gebruik conform IEC60364-7-712 / EN 50539-12
Gecodeerd spanningsniveau
Inbouw in installatieverdelers
Thermische beveiligingsfunctie
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
