Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 50 kA 1 st kopen ? Conrad Electronic

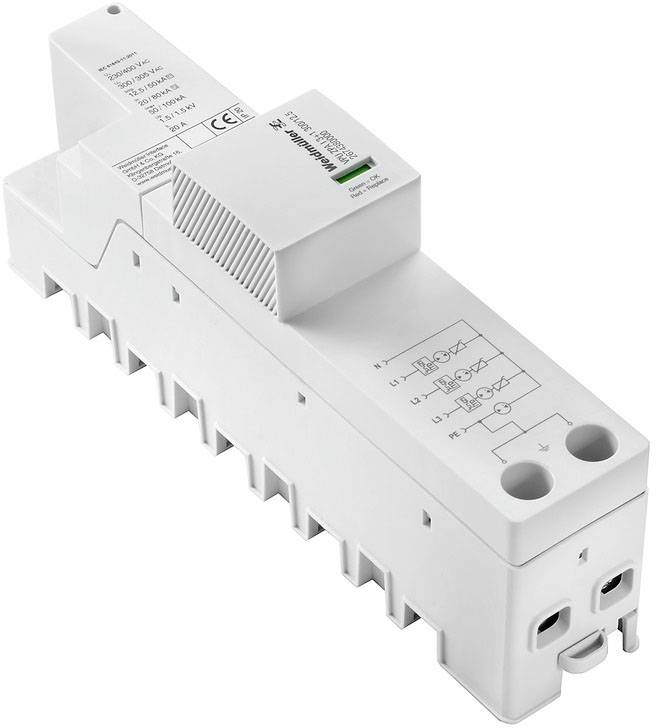

Industriële schakelaar met merknaam, technische specificaties en aansluitdiagram op de bovenzijde. Geschikt voor DIN-rail montage.

Datasheet (PDF)

Leverbaar di. 6 okt.

5 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 268,60 / Stuk)

€ 268,60

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nettogewicht: 100 g
Brandbaarheidsklasse conform UL 94: V-0
Gebruikshoogte: ≤ 4000 m.
Geschikt voor: Installatie van de voormeter (lekvrij)
Optische functie-indicatie: groen = OK, rood = afleider defect, vervangen
Beschermingsklasse IP30, in combinatie met de afdekking
Segment: Energieverdeling
Hoogste permanente spanning, UC (AC): 300 V.
Hoogste permanente spanning, UC (N-PE): 305 V.
NETVORM: TN-C-S, TN-S, TT
Lekstroom in (8/20 μs) N-PE: 80 kA
Lekstroom Imax (8/20 μs) N-PE: 100 kA
Lekstroom in (8/20 μs) ader-PE: 20 kA
Lekstroom Imax (8/20 μs) ader-PE: 50 kA
Flitsstootstroom Iimp (10/350 μs) (L-PE): 12,5 kA
Flitsstootstroom, Iimp (10/350 μs) (N-PE): 50 kA
Beveiliging: 315 GG bei25 kA iscr
Kortsluitvastheid ISCCR: 25 kA
Energetische coördinatie (≤ 10 m): Type I, type II, type III.
Beschermingsniveau UP (type): ≤ 1,5 kV
Beschermingsniveau up bij IN (N-PE): ≤ 1,5 kV
Lekstroom bij UN: 5 μA
Tijdelijke overspanning - TOV: 442 V.
Volgens en 61643-11: T1, T2
Conform IEC 61643-11: Type I, type II.
Reactietijd / terugvaltijd: ≤ 100 ns
Meldcontact: Nee
Aansluittechniek: Schroefaansluiting
Aansluitmethode: Geklemd
Aanhaalmoment, max. 4,5 Nm
Klembereik, min.: 16 mmm
Klembereik, max.: 35 mmm
Kabelaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 16 mmm/m
Kabelaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 25 mmm/m
Kabelaansluitdoorsnede, meeraderig, min.: 16 mmm
Kabelaansluitdoorsnede, meeraderig, max.: 35 mmm

Soortnaam: Overspanningsafleider

Overspanningsbeveiliging voor: Verdeelkast

Lekstroom: 50 kA

Nominale spanning: 240 V/AC

Aanspreektijd: 100 ns

Uitvoering: Overspanningsafleider, laagspanning, lekstroomvrij, TN-C-S, TN-S, TT, UP(L/N-PE) ≤ 1,5 kV

Bedrijfstemperatuur: -40 °C tot +70 °C

: IP30

Fabrikantnr.: 2674380000

Kleur (specifiek): Grijs

Normen: IEC61643-11, EN61643-11

Afm.: (b x h x d) 47 x 229 x 99 mm

Breedte: 47 mm

Hoogte: 229 mm

Diepte: 99 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2241235 Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 50 kA 1 st

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2241235 Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 50 kA 1 st

Omschrijving

Weidmüller Blitzstromableiter VPUZPAI3+1300/12,5

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Blitzstromableiter 40mmTyp:VPUZPAI3+1300/12,5Netzform DC:neinNetzform IT:neinNetzform TN:jaNetzform TN-C:neinNetzform TN-C-S:jaNetzform TN-S:jaNetzform TT:jaNetzform sonstige:jaAnzahl der Leiter (ohne Erde):4Nennableitstoßstrom (8/20):20 kAMax. Ableitstoßstrom (8/20):20 kANennspannung AC:240 VHöchste Dauerspannung AC:300 VKurzschlussfestigkeit (Isccr):25 kAIntegrierter Kurzschlussschutz:jaIntegrierte Vorsicherung:neinLeckstromfrei:jaBaugröße:sonstigeMax. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²Signalisierung am Gerät:optischPrüfklasse Typ 2:jaSchutzart (IP):IP30
Weidmüller Blitzstromableiter VPUZPAI3+1300/12,5: weitere Details
Gerät für den Überspannungsschutz in Energietechnik und Stromversorgung. Das Gerät sollte nahe der Einspeisung der zu schützenden Anlage installiert werden. EAN: 4050118686708

Geliefert wird: Weidmüller Blitzstromableiter 40mm VPUZPAI3+1300/12,5, Verpackungseinheit: 1 Stk., EAN: 4050118686708
