Weidmüller DRIKIT 24VDC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x wisselco
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Relaismodule (modulair)
Contactsoort
1x wisselcontact
Nominale spanning
24 V/DC
Schakelspanning (max.)
250 V/AC
250 V/DC
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 74,37
3
3% = € 2,06
€ 72,31
5
4% = € 2,88
€ 71,49
10
5% = € 3,44
€ 70,93
25
5% = € 4,05
€ 70,32
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 7,44 / Stuk)
€ 74,37
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Statusweergave: LED groen
- Inschakelvertraging: ≤ 15 ms
- Uitschakelvertraging: ≤ 10 ms
- Min. Schakelvermogen: 10 mA bij 12 V, 100 mA bij 5 V
- Max. schakelfrequentie bij nominale belasting: 0,1 Hz
- Draagrail: TS 35
- Testknop: nee
- Mechanische schakelstandaanduiding: nee
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isolatiemateriaalgroep: IIIb
- Spanningsvastheid ingang - uitgang: 4 kVeff / 1 min.
- Striplengte nominale aansluiting: 8 mm
- Klembereik, nominale aansluiting: 1,5 mm²
- Klembereik, min.: 0,25 mm²
- Klembereik, max.: 4 mm²
- Doorsnede draadaansluiting, enkele ader, min.: 0,25 mm²
- Doorsnede draadaansluiting, enkele ader, max.: 4 mm²
- Doorsnede draadaansluiting, fijnaderig, min.: 0,25 mm²
- Doorsnede draadaansluiting, fijnaderig, max.: 4 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,25 mm²
- De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 4 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 0,25 mm²
- De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 4 mm²
- Messen maten: maat PH1
Piece
- Soortnaam
Relaismodule (modulair)
- Type
DRIKIT 24VDC 1CO LD
- Aansluiting
Schroefklem
- Kleur (specifiek)
Zwart
- Bedrijfsspanning (max.)
18 V/DC
- Response-tijd
15 ms
- Afvalvertraging
10 ms
1x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
250 V/AC
250 V/DC
- Schakelstroom (max.)
10 A
- Max. schakelvermogen
2500 VA
240 W
- Mechanische levensduur
10 x 10 6 schakelingen
- Lucht-/kruipafstand (spoel/contact)
3 mm
- Weerstand (spoel)
1100 Ω
- Bijzonderheden
Met LED
IP20
- Max. temperatuur
55 °C
- Min. temperatuur
-40 °C
67.7 mm
- Breedte
15.8 mm
- Hoogte
80.2 mm
- Afm.
(l x b x h) 67.7 x 15.8 x 80.2 mm
- Inhoud
10 stuk(s)
- Gewicht
58.8 g
- Conform RoHS
Ja
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1949123 Weidmüller DRIKIT 24VDC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x wisselco
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1949123 Weidmüller DRIKIT 24VDC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x wisselco
Omschrijving
Weidmüller Koppelrelais 24VDC DRIKIT 24VDC 1CO LD

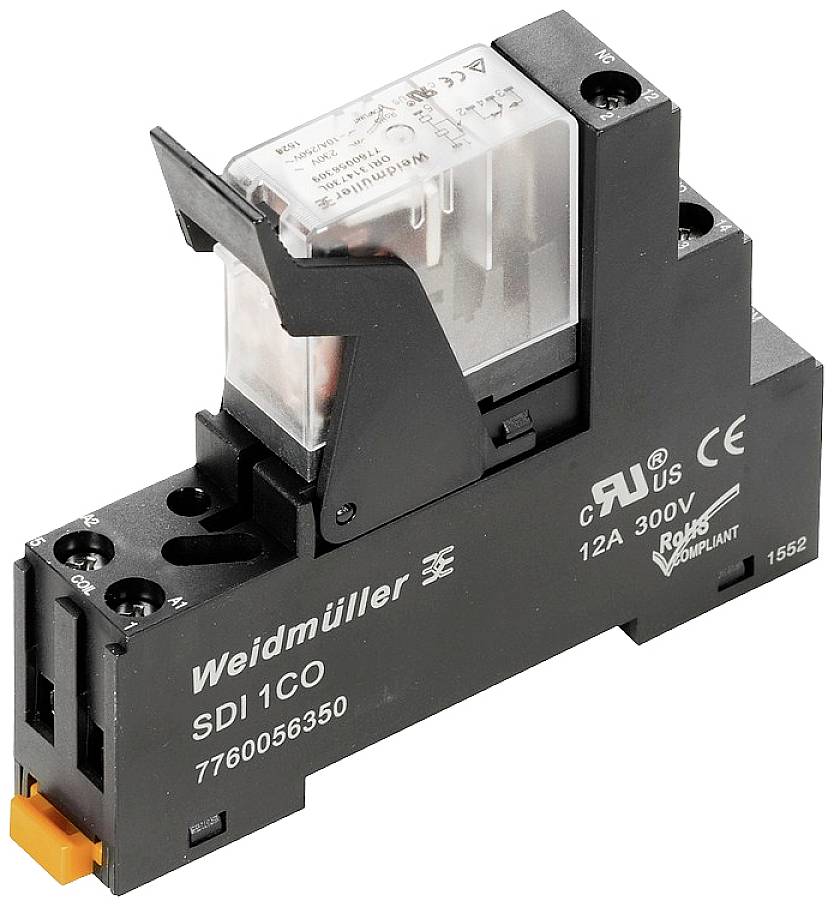

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Koppelrelais 24VDC 1 WechslerTyp:DRIKIT 24VDC 1CO LDAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:21,6..26,4 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:10 ASchutzart (IP):IP20Breite:15,8 mmHöhe:80,2 mmTiefe:67,7 mm
Weidmüller Koppelrelais 24VDC DRIKIT 24VDC 1CO LD: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118496796
Geliefert wird: Weidmüller Koppelrelais 24VDC 1 Wechsler DRIKIT 24VDC 1CO LD, Verpackungseinheit: 10 Stk., EAN: 4050118496796

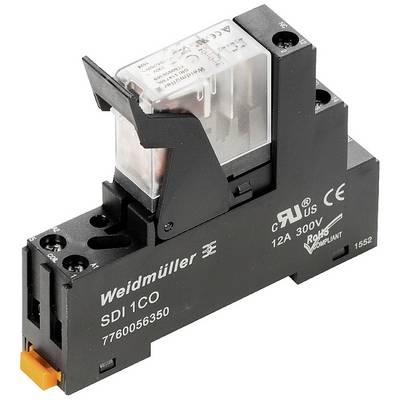

Abbildung ähnlich.
