Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1x wisselcontact 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Printrelais
Nominale spanning spoel
12 V/DC
Soort besturing
Bistabiel, 2 spoelen
Contactsoort
1x wisselcontact
Schakelspanning (max.)
440 V/AC
Datasheet (PDF)
584 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 11,56
3
5% = € 0,63
€ 10,93
5
8% = € 0,89
€ 10,67
10
9% = € 1,06
€ 10,50
25
11% = € 1,25
€ 10,31
50
13% = € 1,47
€ 10,09
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 11,56 / Stuk)
€
Highlights & Details
Bistabiel grootvermogenrelais
- Voor gebruik in klimaattechniek, lichtregeling of UPS-systemen
- Voor zonne-energietoepassingen (fotovoltaïsche installaties, solar-inverters) of windgeneratoren
- Voor het schakelen van hoge lastniveaus
Technische specificaties
- Soortnaam
Printrelais
- Type
AZ2501P2-1C-12DK
- Nominale spanning spoel
12 V/DC
- Bedrijfsspanning (min.)
9.6 V/DC
- Bedrijfsspanning (max.)
15.6 V/DC
- Soort besturing
Bistabiel, 2 spoelen
- Weerstand (spoel)
48 Ω
1x wisselcontact
- Contactmateriaal
AgSnO
- Schakelspanning (max.)
440 V/AC
- Schakelstroom (max.)
50 A
- Max. schakelvermogen
13850 VA
- Aansluiting
Soldeerpennen
- Isolatiespanning
1500 V
- Min. temperatuur
-40 °C
- Max. temperatuur
+70 °C

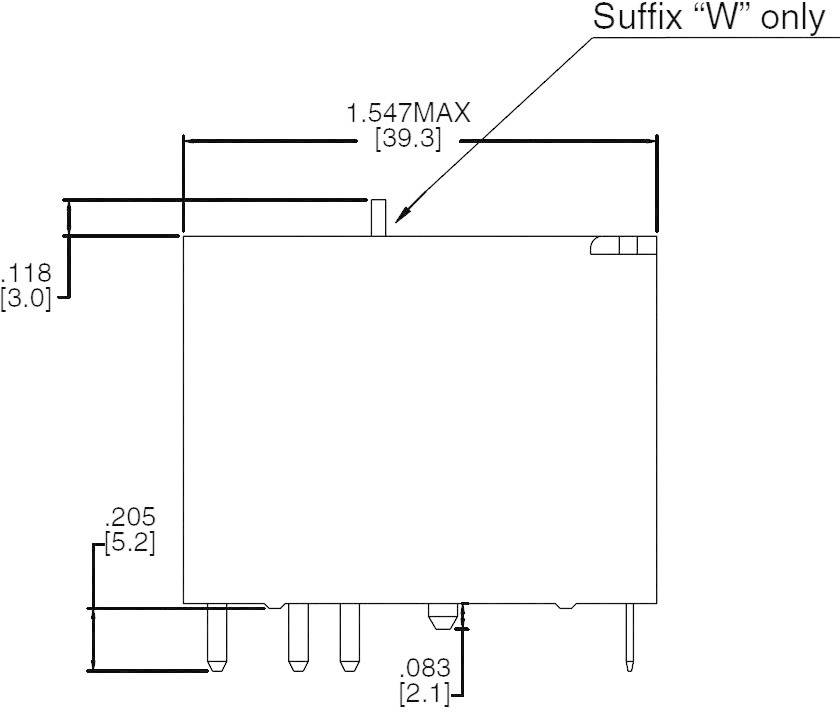

39.3 mm

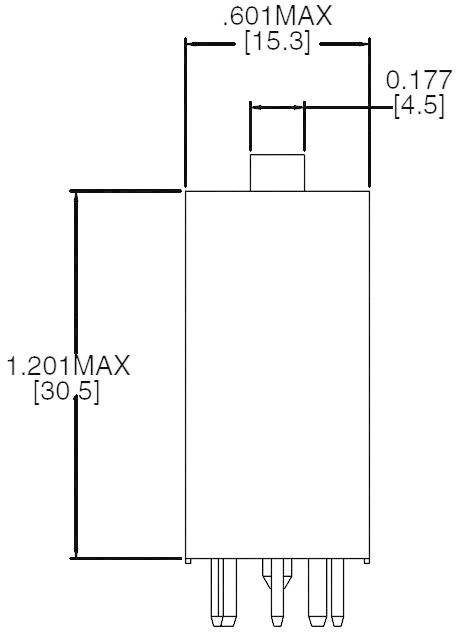

- Breedte
15.3 mm
- Hoogte
30.5 mm
- Afm.
(l x b x h) 39.3 x 15.3 x 30.5 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
Documenten en downloads
Datablad
Datablad 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1x wisselcontact 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1x wisselcontact 1 stuk(s)
Certificaat
Certificaat 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1x wisselcontact 1 stuk(s)
Omschrijving
Ontwikkeld voor solar-inverters, klimaattechniek, lichtregeling, UPS-systemen, vermogenversterkers en alle toepassingen waarbij hoge lasten moeten worden geschakeld.
Opmerkingen
Goedkeuringen: UL en CUR.
