VOLTCRAFT DSO-2020 USB USB-oscilloscoop 20 MHz 2-kanaals 48 MSa/s 1 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s) kopen ? Conrad Electronic

Een oscilloscoop van Voltcraft met twee BNC-aansluitingen, zwarte behuizing, zijdelingse bevestigingsklemmen.

Zwart VOLTCRAFT-apparaat met USB-aansluiting, omgeven door een stevig beschermbehuizing.

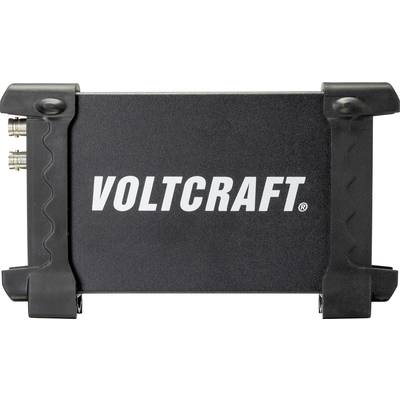

Zwart Voltcraft-apparaat met metalen aansluitingen aan de linkerkant, merknaam in grote witte letters op de voorkant.

'Oscilloscoop-meetapparaat met twee kanalen, CH1 en CH2, en twee USB-aansluitingen, voor het meten van elektrische signalen en analyse.'

USB-stekkerdoos met CE-markering en USB-aansluiting, zwarte behuizing.

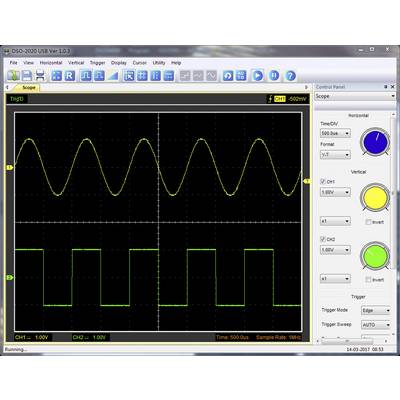

'Oscilloscoopweergave met twee golfvormen: Bovenaan een sinuscurve in geel, onderaan een rechthoekige pulsreeks in groen.'

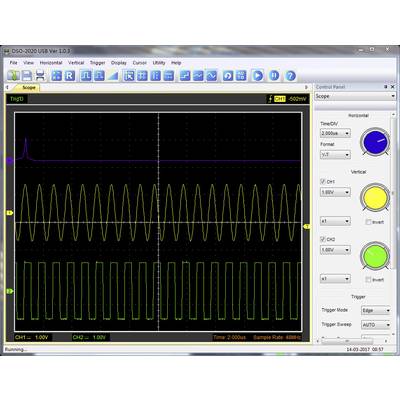

Een oscilloscoop toont twee golfvormen: een paarse sinusgolf en een groene blokgolf. De amplitudes en frequenties variëren.

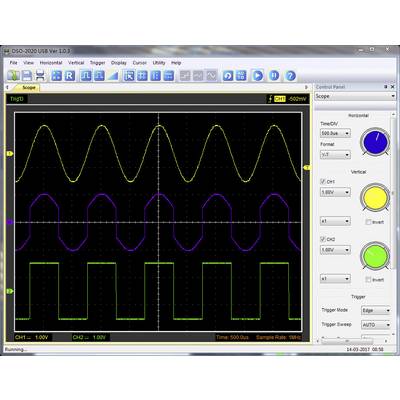

Oscilloscoopscherm: Gele, paarse en groene golfvormen tonen spanningssignalen over tijd. Bedieningspaneel rechts met regelaars.

'Oscilloscoopscherm met vier golvende signalen in verschillende kleuren. Signalen hebben verschillende amplitudes en frequenties.'

Een oscilloscoopscherm met een cirkelvormige golfvorm in het midden. Rechts bedieningselementen voor het instellen van tijd, spanning en trigger.

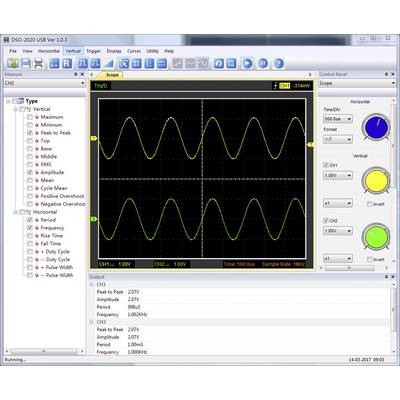

'Schermafbeelding van een oscilloscoop met twee golfvormen. De X-as toont tijd, de Y-as spanning. Meetwaarden worden rechts en onderaan weergegeven.'

1/11

Extra services en acties

6 Stuk(s) (Zolang de voorraad strekt)

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€

Slechts 6 Stuk(s) beschikbaar

Juridisch probleem melden

Highlights & Details

Oscilloscoopadapter

Bandbreedte 20 MHz, 2 kanalen
Samplingsnelheid 48 ms/s realtime
Compatibel met LabVIEW

Technische specificaties

Tastkopverhouding instelbaar: 1:1, 10:1, 100:1, 1000:1

Soortnaam: USB-oscilloscoop

Bandbreedte: 20 MHz

Samplingrate/kanaal: 48 MSa/s

Resolutie: 8 Bit

Bijzonderheden: Digitaal geheugen (DSO)

Tijdbasis: 1 ns - 5000 s/DIV

Aantal analoge ingangen (max.): 2

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT I

Rasterafbuiging: 10 mV - 5 V/div

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: DC

Ingangsspanning: 5 V

Voedingsspanning: USB

Afm.: (l x b x h) 205 x 38 x 125 mm

Gewicht: 430 g

Breedte: 38 mm

Hoogte: 125 mm

: 205 mm

Interfaces: USB

Geheugendiepte/kanaal: 1 Mpts

Type: DSO-2020 USB

Resolutie: 8 Bit

Bandbreedte: 20 MHz

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 122465 VOLTCRAFT DSO-2020 USB USB-oscilloscoop 20 MHz 2-kanaals 48 MSa/s 1 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 122465 VOLTCRAFT DSO-2020 USB USB-oscilloscoop 20 MHz 2-kanaals 48 MSa/s 1 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Garantievoorwaarden

Garantievoorwaarden 122465 VOLTCRAFT DSO-2020 USB USB-oscilloscoop 20 MHz 2-kanaals 48 MSa/s 1 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Software

Software 122465 VOLTCRAFT DSO-2020 USB USB-oscilloscoop 20 MHz 2-kanaals 48 MSa/s 1 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Omschrijving

Dit instapmodel oscilloscoop is in combinatie met een Windows-compatibele computer met USB-interface zeer omvangrijk uitgerust. Het heeft als voordeel dat de meetgegevens kunnen worden opgeslagen en verder verwerkt. Het apparaat beschikt over twee onafhankelijke kanalen, waarmee signalen tot 20 MHz kunnen worden opgenomen. Het beeldschermoppervlak is overgenomen van een gangbare oscilloscoop. Door de Autoset-functie voor automatische aanpassing van de instellingen aan het betreffende meetsignaal en de uitgebreide trigger-functies is de bediening kinderlijk eenvoudig.

Uitvoering

Twee onafhankelijke kanalen
Het beeldschermoppervlak is gemodelleerd naar dat van een gangbare oscilloscoop
Autoset-functie voor automatische aanpassing van de instellingen aan het betreffende meetsignaal
Gegevensexport naar Excel.

Omvang van de levering

CD-ROM met software
Beknopte Duitstalige gebruiksaanwijzing.
Engelstalige gebruiksaanwijzing op CD-ROM
USB kabel

Opmerkingen

Sondes niet meegeleverd.Het softwarestuurprogramma voor Windows 11 vindt u op de downloadpagina.

Systeemeisen

CD-station
USB2.0 interface
Windows XP, Vista,7, 8, 10, 11.
