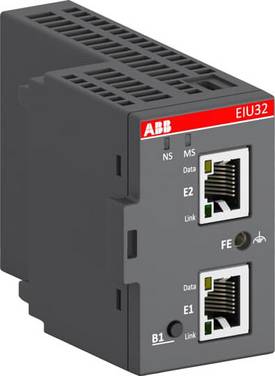

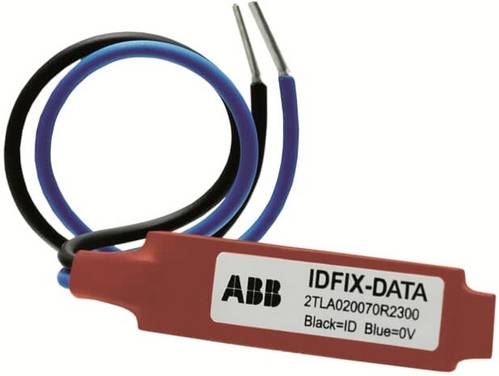

Interface-modules

Een veldbus is een bussysteem dat veldapparatuur in een systeem, bijvoorbeeld sensoren en actuatoren, verbindt met een automatiseringsapparaat voor communicatiedoeleinden. Veldbussen kunnen relatief kleine hoeveelheden gegevens snel en betrouwbaar over lange afstanden verzenden. Gestandaardiseerde protocollen definiëren wie (identificator) welk signaal (meetwaarde, commando) wanneer (initiatief) verstuurt als een lijn door meerdere communicatiedeelnemers tegelijk wordt gebruikt. Omdat er wereldwijd nog steeds grote aantallen oudere systemen worden gebruikt, is er een grote verscheidenheid aan verschillende protocollen en standaarden die met elkaar gecombineerd moeten worden.

EtherCAT maakt ook gebruik van het master-slaveprincipe, maar gaat anders te werk bij het verzenden en evalueren van de gegevenspakketten: In plaats van eerst het Ethernet-datapakket voor elke verbinding te ontvangen, dit vervolgens te interpreteren en ten slotte de procesgegevens te kopiëren, haalt EtherCAT de uitvoergegevens eruit terwijl het telegram door het slaveapparaat gaat en voegt de invoergegevens toe. De vertraging van het telegram bedraagt slechts enkele nanoseconden. De gebruikersdatasnelheid wordt verhoogd tot meer dan 90%, aangezien een Ethernet-frame de gegevens van veel apparaten in gelijke mate bereikt in de zend- en ontvangstrichting. Bovendien worden de full-duplex eigenschappen van de 100BASE-TX standaard volledig benut en worden hoge effectieve gegevenssnelheden bereikt.

Converters zetten verschillende interfaces om naar andere standaarden. Ze maken communicatie mogelijk tussen apparaten met verschillende aansluitingen die zonder converter niet compatibel zijn, bijvoorbeeld tussen een apparaat met een RS485-interface, zoals een meetapparaat, en een apparaat met een USB-interface, zoals een computer. Hierdoor kunnen de meetresultaten van het meetapparaat worden overgedragen naar de computer.

Eerst en vooral moet u duidelijk weten wat de interfacemodule moet kunnen. Welke aansluitingen hebben uw bestaande apparaten, welke aansluitingen zijn nodig, welke functies moet de extra module hebben? In veel gevallen zijn ook de afmetingen een belangrijk selectiecriterium waar u op moet letten.

Controleer aan de hand van de technische gegevens welke interfacemodules van het gewenste type voldoen aan de vereisten voor uw toepassing. Welke bedrijfsspanning is vereist, voor welk bedrijfstemperatuurbereik moet de interfacemodule geschikt zijn, is de transmissiesnelheid voldoende voor uw toepassing? Sommige apparaattypes zijn ontworpen om met verschillende spanningen te werken, zoals 12 VDC en 24 VDC, maar in de regel moet u het juiste spanningstype selecteren. Houd er bij het bepalen van het bedrijfstemperatuurbereik rekening mee dat veel apparaten tijdens bedrijf behoorlijk warm kunnen worden! Een maximumtemperatuur van 50 °C is snel bereikt.

Zorg er ook voor dat je de nieuwe interfacemodule na de installatie nog steeds gemakkelijk kunt bereiken en bedienen om te voorkomen dat de kabels knikken.
