Jumo 00543007 Ingangsmodule RS-485 Aantal uitgangen: 4 x 1 stuk(s)

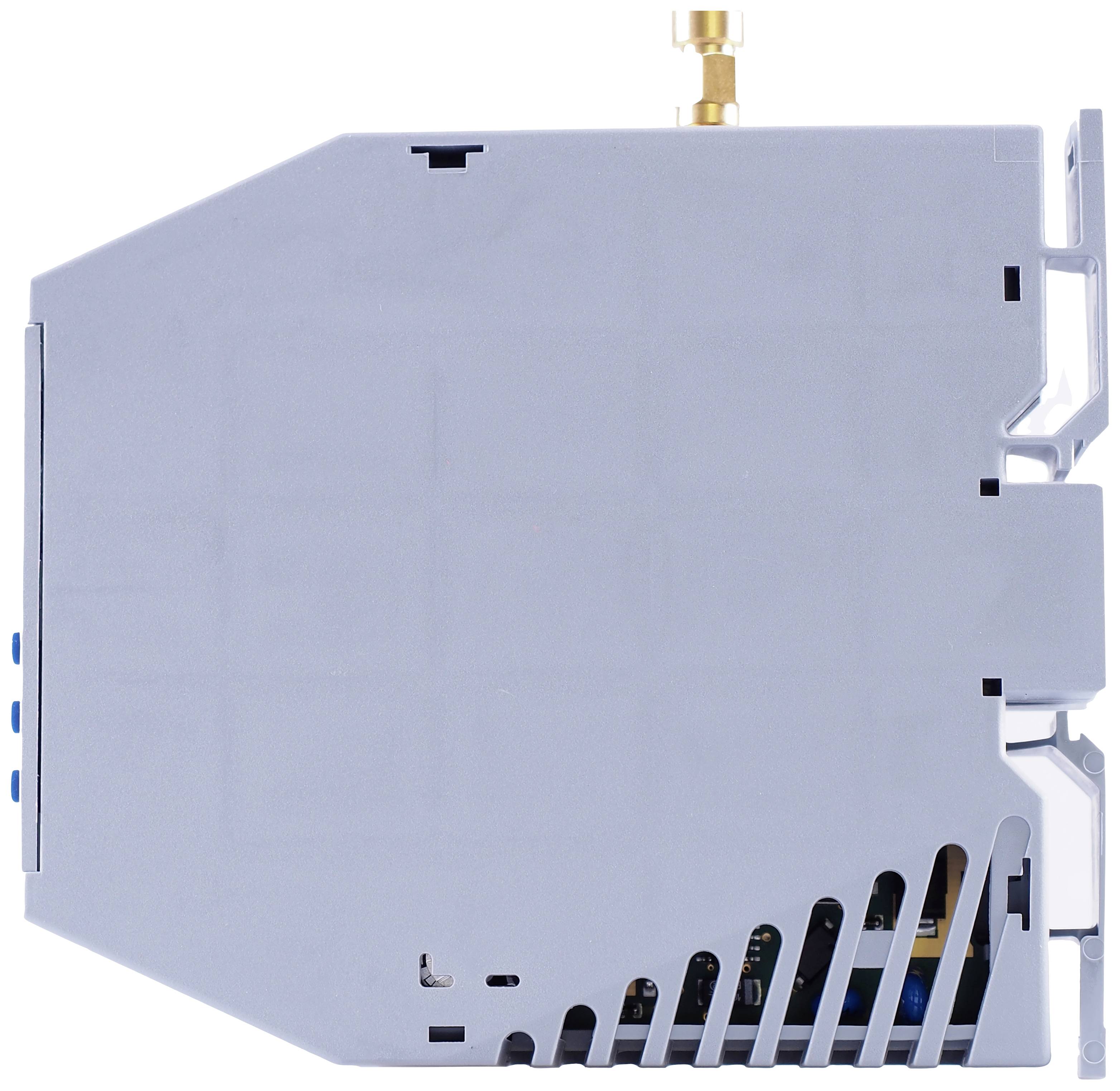

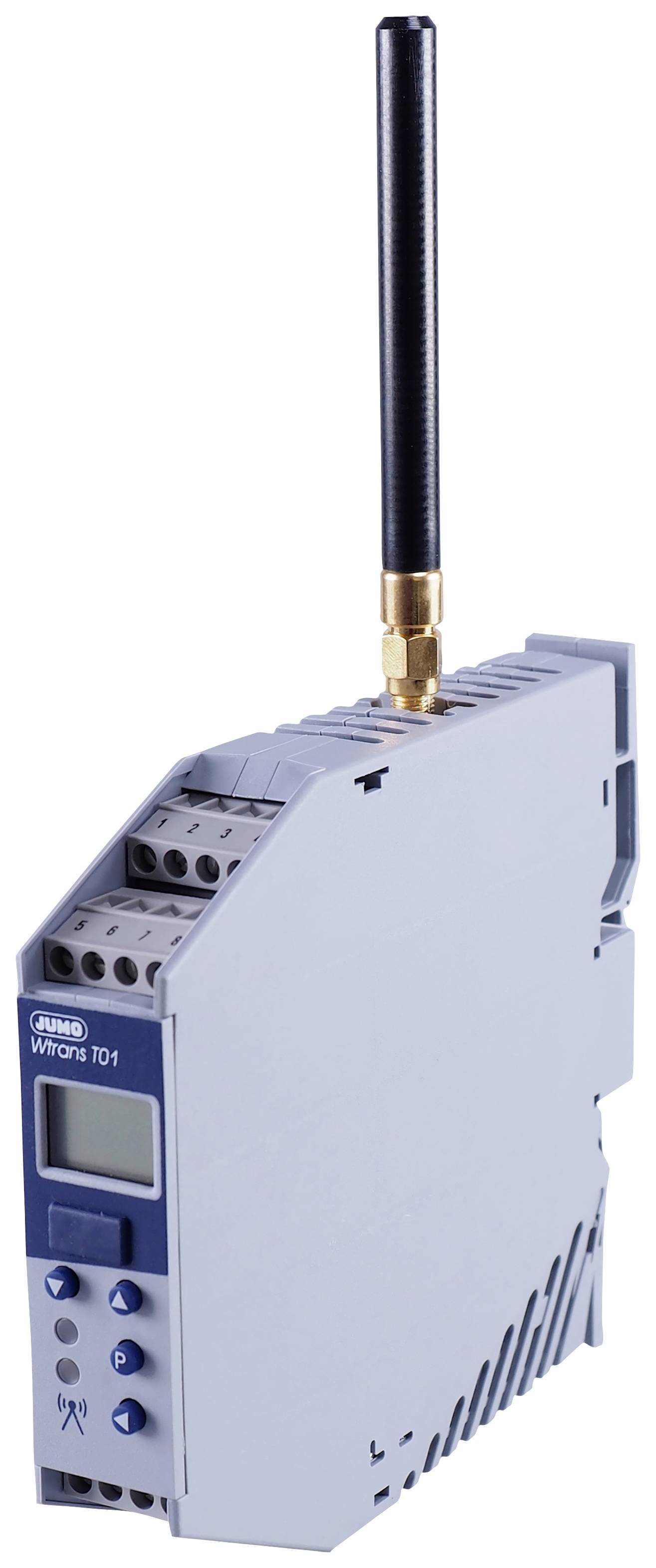

De draadloze ontvanger T01.EC3 wordt in combinatie met passende zenders gebruikt voor mobiele of stationaire meting van fysische grootheden. Door het gebruik van geavanceerde draadloze technologie in de industriële draadloze frequentie 868,4 MHz worden de installatiekosten aanzienlijk verminderd. Kabelverbindingen zijn niet meer nodig: de draadloze sensortechniek werkt ook in ruwe industriële omgevingen. De meegeleverde lambda/4-antenne met een impedantie van 50 ohm kan direct worden opgeschroefd of extern worden gemonteerd. Als de optioneel leverbare antennewandhouder met 3 m lange antennekabel wordt gebruikt, bedraagt het bereik in open veld 300 m. De door de zender ontvangen meetwaarden worden door de ontvanger omgezet en weergegeven en zijn als lineaire stroom- of spanningssignalen (0(4) tot 20 mA, 0 tot 10 V) en via de digitale interface RS485 beschikbaar. Beide analoge uitgangen van de ontvanger zijn galvanisch gescheiden. Verder zijn er nog twee relaisuitgangen beschikbaar. Via de digitale interface met Modbus-protocol is een verbinding met bovenliggende systemen mogelijk, zoals installatievisualisatiesoftware of Modbus-master-compatibele beeldschermrecorders. De bediening en configuratie is mogelijk via het toetsenbord in combinatie met een tweeregelig LCD-display of comfortabeler via een setup-programma. Zo kunnen voor elk kanaal afzonderlijke parameters worden ingesteld zoals filterconstanten, offset, alarmen en sleepwijzers (opslag van minimale en maximale waarden). Hiervoor bevindt zich aan de voorzijde een stekker voor een PC-interface met TTL/RS232- of USB/TTL-converter voor de verbinding tussen ontvanger en PC. De ontvanger in de draagrail-behuizing is bedoeld voor montage op DIN-rail 35 x 7,5 mm conform DIN EN 60715. De schroefklemmen voor de elektrische aansluiting zijn in verschillende niveaus aangebracht. De kabeldoorsnede mag maximaal 2,5 mm² bedragen. Een verbinding met AC/DC 20 tot 30 V, 48 tot 63 Hz dient als voedingsspanning.
