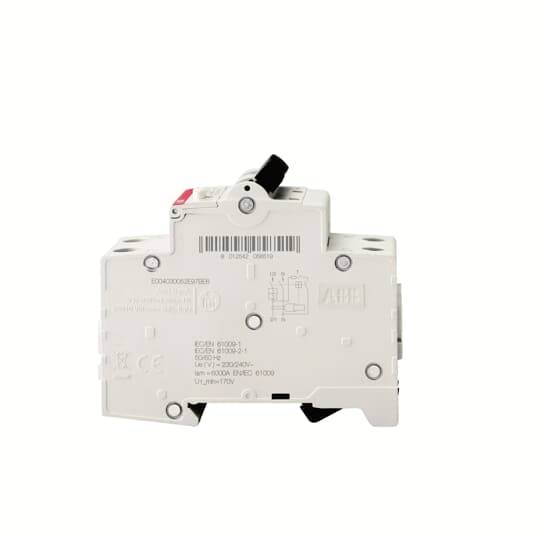

ABB 2CSR275180R1164 Aardlekschakelaar/zekeringautomaat 16 A 0.03 A
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar/zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
C
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
16 A
Datasheet (PDF)
Technische specificaties
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
C
- Meting differentiaal stroom
0.03 A
- Kleur (specifiek)
Meerdere kleuren
- Inhoud
1 stuk(s)
- Nominale stroom
16 A
- Nominale stroom (afgerond)
16 A
- Uitschakelvermogen
10 kA
- Diepte
69 mm
AC
69 mm
16 A
240 V
C
500 V
0.03 A
A
3
3
2
2
50/60 Hz
IP20
1
TRUE
15 kA
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
Undelayed
10 kA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3119166 ABB 2CSR275180R1164 Aardlekschakelaar/zekeringautomaat 16 A 0.03 A
Omschrijving
ABB Stotz S&J FI/LS-Schalter DS201MA-C16/0,03
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 10kA, 1p+NTyp:DS201MA-C16/0,03Polzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:16 ABemessungsfehlerstrom:0,02999999 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:4,5 WBemessungsabschaltvermögen nach EN 61009:10 kABemessungsabschaltvermögen nach IEC 60947-2:15 kABemessungsschaltvermögen Icn nach EN 61009-1:10 kAAbschaltcharakteristik:unverzögertStoßstromfestigkeit:0 kASpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:CMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:2Einbautiefe:69 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..16 mm²
ABB Stotz S&J FI/LS-Schalter DS201MA-C16/0,03: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542592815
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,03, Verpackungseinheit: 1 Stk., EAN: 8012542592815
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 10kA, 1p+NTyp:DS201MA-C16/0,03Polzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:16 ABemessungsfehlerstrom:0,02999999 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:4,5 WBemessungsabschaltvermögen nach EN 61009:10 kABemessungsabschaltvermögen nach IEC 60947-2:15 kABemessungsschaltvermögen Icn nach EN 61009-1:10 kAAbschaltcharakteristik:unverzögertStoßstromfestigkeit:0 kASpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:CMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:2Einbautiefe:69 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..16 mm²
ABB Stotz S&J FI/LS-Schalter DS201MA-C16/0,03: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542592815
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,03, Verpackungseinheit: 1 Stk., EAN: 8012542592815
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
