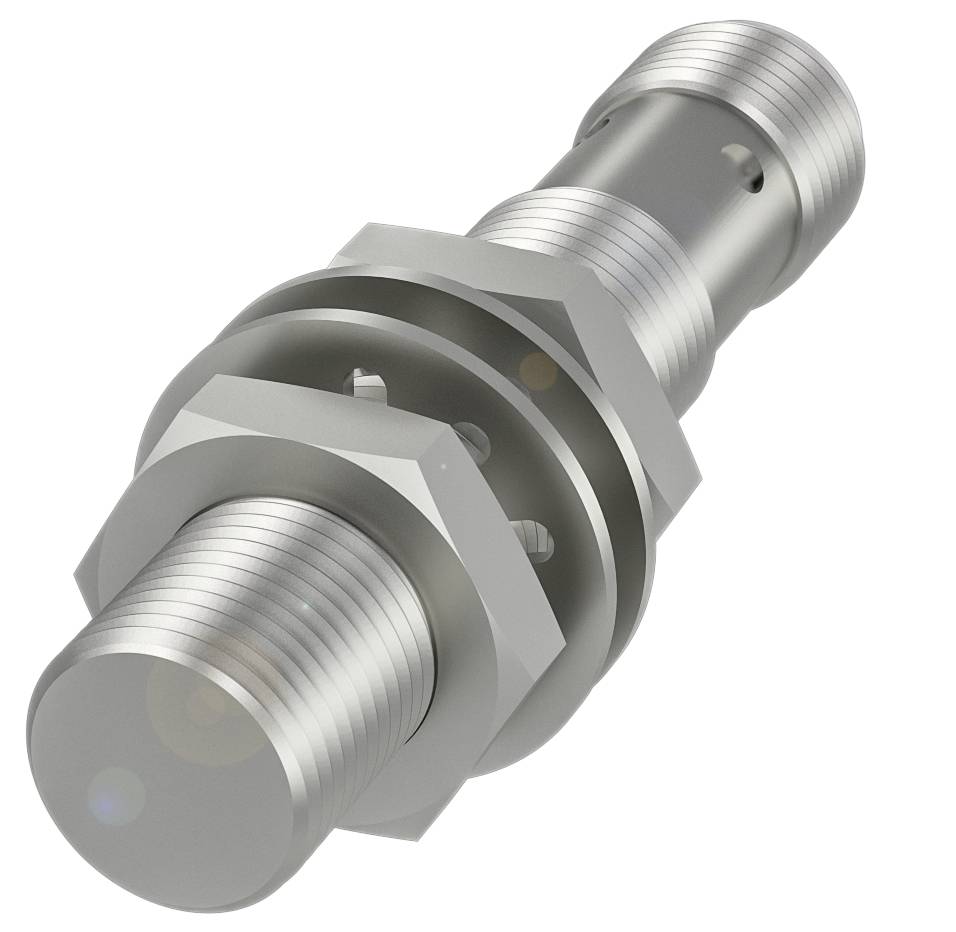

BALLUFF Inductieve sensor Inductief BES02WF BES02WF M12 Quasi vlak NPN (Ø x l) 12 mm x 60.00 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Inductieve sensor
Max. voedingsspanning
30.0 V
Uitgangen
NPN
Schakelafstand (max.)
4.9 mm
Uitvoering
Inductief
Datasheet (PDF)
Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Balluff BES02WF cilindrische uitvoering voor hoogdrukbestendige toepassingen
- Afmetingen: Ø 12 x 60 mm
- Model: M12x1
- Inbouw: Vrijwel vlak
- Bereik: 6 mm
- Schakeluitgang: NPN NO-contact
Technische specificaties
- Belangrijkste kenmerken:Afmeting: Ø 12 x 60 mm
- Actief oppervlak, materiaal: Roestvrij staal
- Aansluiting: Connector, M12x1-stekker, 4-polig
- Model: M12x1
- Bedrijfsspanning Ub: 10...30 VDC
- Druksterkte max.: 80 bar
- Inbouw: Vrijwel vlak
- Behuizingsmateriaal: roestvrij staal
- Bereik: 6 mm
- Schakeluitgang: NPN NO-contact
- Schakelfrequentie: 400 Hz
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -25...70 °C.
- Extra kenmerken:
- Afmetingen: Ø 12 x 60 mm
- Bedrijfsspanningsweergave: nee
- Functieweergave: Ja
- Uitgangsweerstand Ra: 47.0 kOhm
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 200 mA
- Nominale isolatiespanning Ui: 75 V DC
- Nominale kortsluitstroom: 100 A.
- Stand-by kabel tv max.: 60 ms
- Bedrijfsspanning Ub: 10...30 VDC
- Gebruikscategorie: DC-13
- Kleinste bedrijfsstroom in: 0 mA
- Belastcapaciteit max. bij UE: 1 μF
- Nullaststroom IO max., gedempt: 16 mA
- Nullaststroom IO max., ongedempt: 9 mA
- Reststroom lr max.: 100 μA
- Restrimpel max. (% van UE): 15%
- Schakelfrequentie: 400 Hz
- Spanningsval statisch max.: 2 V.
- Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- Verwisselmogelijkheid beschermd: Ja
- Beveiligde schakelafstand SA: 4.9 mm
- Hysterese H max. (% van SR): 15,0%
- Nominale schakelafstand SN: 6 mm
- Realschakelafstand SR: 6 mm
- Realschakelafstand SR, tolerantie: ±10%
- Temperatuurafwijking max. (% van SR): 10%
- Herhalingsnauwkeurigheid max. (% van SR): 5,0%
- MTTF (40 °C): 335 A.
- Actief oppervlak, materiaal: Roestvrij staal
- Aanhaalmoment: 10 Nm ±10%
- Formaat: M12x1
- Bevestigingslengte: 41.00 mm
- Inbouw: Vrijwel vlak
- Schakeluitgang: NPN NO-contact
- Schakelafstandssymbool: ■
- Behuizingsmateriaal: roestvrij staal
- En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
- En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -25...70 °C.
- Verontreinigingsgraad: 3
- Druksterkte max.: 80 bar
- Drukbestendigheid, opmerking: Drukbestendig
- Soortnaam
Inductieve sensor
- Type
BES02WF
- Min. voedingsspanning
10.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
10.0 - 30.0 V
- Uitgangen
NPN
- Schakelafstand (max.)
4.9 mm
- Schakelfrequentie
400 Hz
- Uitvoering
Inductief
- Aansluiting
M12
- Type inbouw
Quasi vlak
- Grootte
M12
- Materiaaleigenschap
Roestvast
- Materiaal (behuizing)
RVS
IP67
- Min. temperatuur
-25 °C
- Max. temperatuur
70 °C
60.00 mm
- Diameter
12 mm
- Afm.
(Ø x l) 12 mm x 60.00 mm
- Nominale spanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3417348 BALLUFF Inductieve sensor Inductief BES02WF BES02WF M12 Quasi vlak NPN (Ø x l) 12 mm x 60.00 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3417348 BALLUFF Inductieve sensor Inductief BES02WF BES02WF M12 Quasi vlak NPN (Ø x l) 12 mm x 60.00 mm
Omschrijving
Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Afmeting=Ø 12 x 60 mm, model=M12x1, inbouw=quasi vlak, bereik=6 mm, schakeluitgang=NPN NO-NO-NO-NC, schakelfrequentie = 400 Hz, materiaal behuizing = roestvrij staal, actief oppervlak, materiaal = roestvrij staal, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...70 °C, beschermingsklasse=IP67, goedkeuring/conformiteit = CecULusEACWEEE
