Afbeelding vergelijkbaar

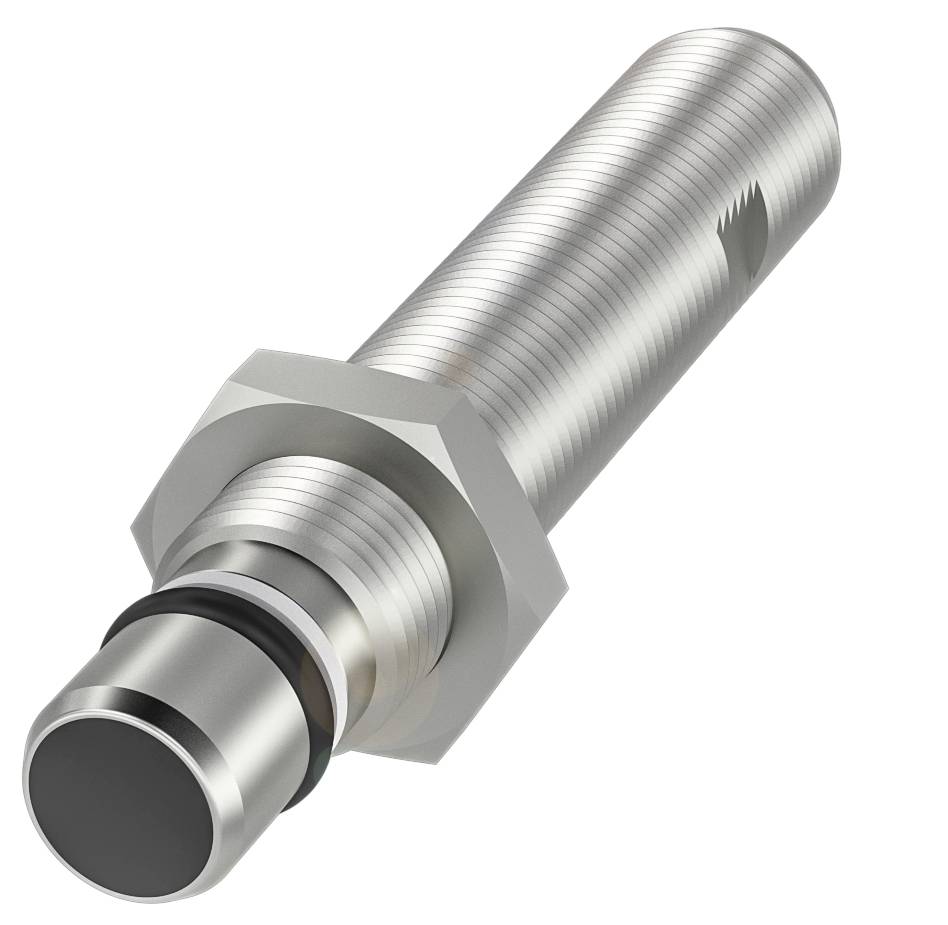

BALLUFF Sensor Inductief BES 516-300-S281-S4-D BHS0037 M12 Vlak NPN, NO (Ø x l) 12 mm x 69 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor
Max. voedingsspanning
30 V/DC
Uitgangen
NPN, NO
Schakelafstand (max.)
1.5 mm
Uitvoering
Inductief
Datasheet (PDF)
Aantal
Totaal (€ 177,68 / Stuk)
€ 177,68
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Balluff BHS0037 hogedrukreductiesensoren
- Afmetingen: Ø 12 x 69 mm
- Model: M12x1
- Inbouw: compact
- Bereik: 1.5 mm
- Schakeluitgang: NPN NO-contact
Technische specificaties
- Belangrijkste kenmerken:Afmeting: Ø 12 x 69 mm
- Actief oppervlak, materiaal: EP
- Aansluiting: Connector, M12x1-stekker, 4-polig
- Model: M12x1
- Bedrijfsspanning Ub: 10...30 VDC
- Druksterkte max. 500 bar
- Inbouw: compact
- Materiaal behuizing: Roestvrij staal (1.4104)
- Bereik: 1.5 mm
- Schakeluitgang: NPN NO-contact
- Schakelfrequentie: 1000 Hz
- Beschermingsklasse: IP68
- Omgevingstemperatuur: -25...80 °C.
- Extra kenmerken:
- Afmetingen: Ø 12 x 69 mm
- Bevestiging: M12x1
- Bedrijfsspanningsweergave: nee
- Functieweergave: nee
- Uitgangsweerstand Ra: 33.0 kOhm
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 200 mA
- Nominale isolatiespanning Ui: 75 V DC
- Nominale kortsluitstroom: 100 A.
- Stand-by kabel tv max.: 10 ms
- Bedrijfsspanning Ub: 10...30 VDC
- Gebruikscategorie: DC-13
- Kleinste bedrijfsstroom in: 0 mA
- Belastcapaciteit max. bij UE: 1 μF
- Nullaststroom IO max., gedempt: 10 mA
- Nullaststroom IO max., ongedempt: 2 mA
- Reststroom lr max.: 80 μA
- Restrimpel max. (% van UE): 15%
- Schakelfrequentie: 1000 Hz
- Spanningsval statisch max.: 1,5 V.
- Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- Verwisselmogelijkheid beschermd: Ja
- Beveiligde schakelafstand SA: 1,2 mm
- Hysterese H max. (% van SR): 15,0%
- Nominale schakelafstand SN: 1,5 mm
- Realschakelafstand SR: 1,5 mm
- Realschakelafstand SR, tolerantie: ±10%
- Temperatuurafwijking max. (% van SR): 10%
- Herhalingsnauwkeurigheid max. (% van SR): 5,0%
- MTTF (40 °C): 1120 A.
- Actief oppervlak, materiaal: EP
- Aanhaalmoment: 15 Nm ±10%
- Formaat: M12x1
- Bevestigingslengte: 55,00 mm
- Inbouw: Inbouwbaar
- Materiaal behuizing: Roestvrij staal (1.4104)
- Steunringmateriaal: PTFE
- Afdichtring, grootte: 5.3 x 2,4 mm
- Druksterkte max. 500 bar
- Drukbestendigheid, opmerking: Oliedrukbestendig
- Soortnaam
Sensor
- Type
BES 516-300-S281-S4-D
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Uitgangen
NPN, NO
- Schakelafstand (max.)
1.5 mm
- Schakelfrequentie
1000 Hz
- Uitvoering
Inductief
- Aansluiting
M12, 4-polig
- Type inbouw
Vlak
- Grootte
M12
- Materiaal (behuizing)
RVS
EP
1x NO
IP68
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
69 mm
- Diameter
12 mm
- Afm.
(Ø x l) 12 mm x 69 mm
- Nominale spanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416949 BALLUFF Sensor Inductief BES 516-300-S281-S4-D BHS0037 M12 Vlak NPN, NO (Ø x l) 12 mm x 69 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416949 BALLUFF Sensor Inductief BES 516-300-S281-S4-D BHS0037 M12 Vlak NPN, NO (Ø x l) 12 mm x 69 mm
Omschrijving
Onze krachtige inductieve sensoren BH'S houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals bij de eindpositiecontrole van hydraulische cilinders of de bewaking van klepposities. De belastbaarheid wordt mogelijk gemaakt door media-bestendige behuizingsmaterialen en een speciaal lekproces. Voor uw individuele toepassingen bieden wij u verschillende bouwvormen en een uitgebreid programma met verschillende behuizingsdiameters en schroefdraadmaten. Afmeting = Ø 12 x 69 mm, model = M12x1, inbouw = vlak, bereik = 1,5 mm, schakeluitgang = NPN NO-NO-NO-NO-NO, schakelfrequentie = 1000 Hz, behuizingsmateriaal = roestvrij staal (1.4104), actief oppervlak, materiaal = EP, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...80 °C, drukbestendigheid max. = 500 bar, beschermingsklasse = IP68, goedkeuring/conformiteit = CE CE, UKCA, cULus, WEEE
