Benning 10236769 Installatietesterset
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Technische specificaties
- IT 200 installatietester (044106)
- Gewicht: 1.6 kg
- Laagohmse controle: 0,01 Ω - 2000 Ω
- Isolatieweerstand (50/100/250/500/1000 V): 10 kΩ - 1000 MΩ
- Kabelimpedantie: 0,01 Ω - 10 kΩ
- Spanningsval: 0,1% - 100%
- Lusimpedantie: 0,01 Ω - 10 kΩ
- Kortsluitstroom: 0,01 A - 200 kA
- Doorgang 7 mA
- Spanning: 1 V - 550 V.
- Soort display: digitaal
- Meetbereik (VDE): Kabelimpedantie, lusimpedantie, isolatieweerstand, spanning, frequentie, stroom
- Meetcategorie: CAT III 600 V, CAT IV 300 V
- Productafmeting, breedte: 111 mm
- Productafmeting, hoogte: 165 mm
- Productafmeting, lengte: 52 mm
- Interfaces: USB, RS232
- Kenmerken VDE-testapparaten: Met kleuren-touchscreen, RCD/FI-test
- Meetadapter (044169)
- Gewicht: 0.82 kg
- Meetcategorie CAT II 300 V
- Productafmeting, breedte: 100 mm
- Productafmeting, hoogte: 70 mm
- Productafmeting, lengte: 200 mm
- Maximaal in te stellen: hoogte 3000 m
- Bedrijfstemperatuur: 0 tot +40 °C.
- Omgevingstemperatuur: -10 tot +70 °C.
- Lengte van de testkabel: 0,3 m
- Ingangsspanning: 1-fasig: tot 250 V 3-fasig: tot 430 V
- Frequentie: 50/60 Hz
- Maximale teststroom: 40 A (10 ms) periodiek bedrijf
- Veiligheidsklasse: II (dubbele isolatie)
- Verontreinigingsgraad: 2
- Beschermingsklasse: IP 40
- BNC-bus
- Weerstand BNC-behuizing naar PE: 100 kΩ
- Weerstand BNC-contact naar CP: 100 kΩ
- Amplitudefout -2 %
- Soortnaam
Installatietesterset
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT IV 300 V
- Interfaces
USB
- Afm.
(l x b x h) 52 x 111 x 165 mm
- Gewicht
1.6 kg
- Meetbereik (VDE)
Vermogensimpedantie
- Weergave
Digitaal
- Nauwkeurigheid
-2 %
- Breedte
111 mm
- Hoogte
165 mm
52 mm
- Testprocedure
Automatisch
- Spanningsverzorging
Werkt op een accu
- Geheugen
Ja
- Type
10236769
- Bijzonderheden
Met kleuren-touchscreen
Documenten en downloads
Datablad
Datablad 2987782 Benning 10236769 Installatietesterset
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2987782 Benning 10236769 Installatietesterset
Informatie
Testrapport 2987782 Benning 10236769 Installatietesterset
Veiligheidsvoorschriften
Veiligheidsvoorschriften 2987782 Benning 10236769 Installatietesterset
Omschrijving

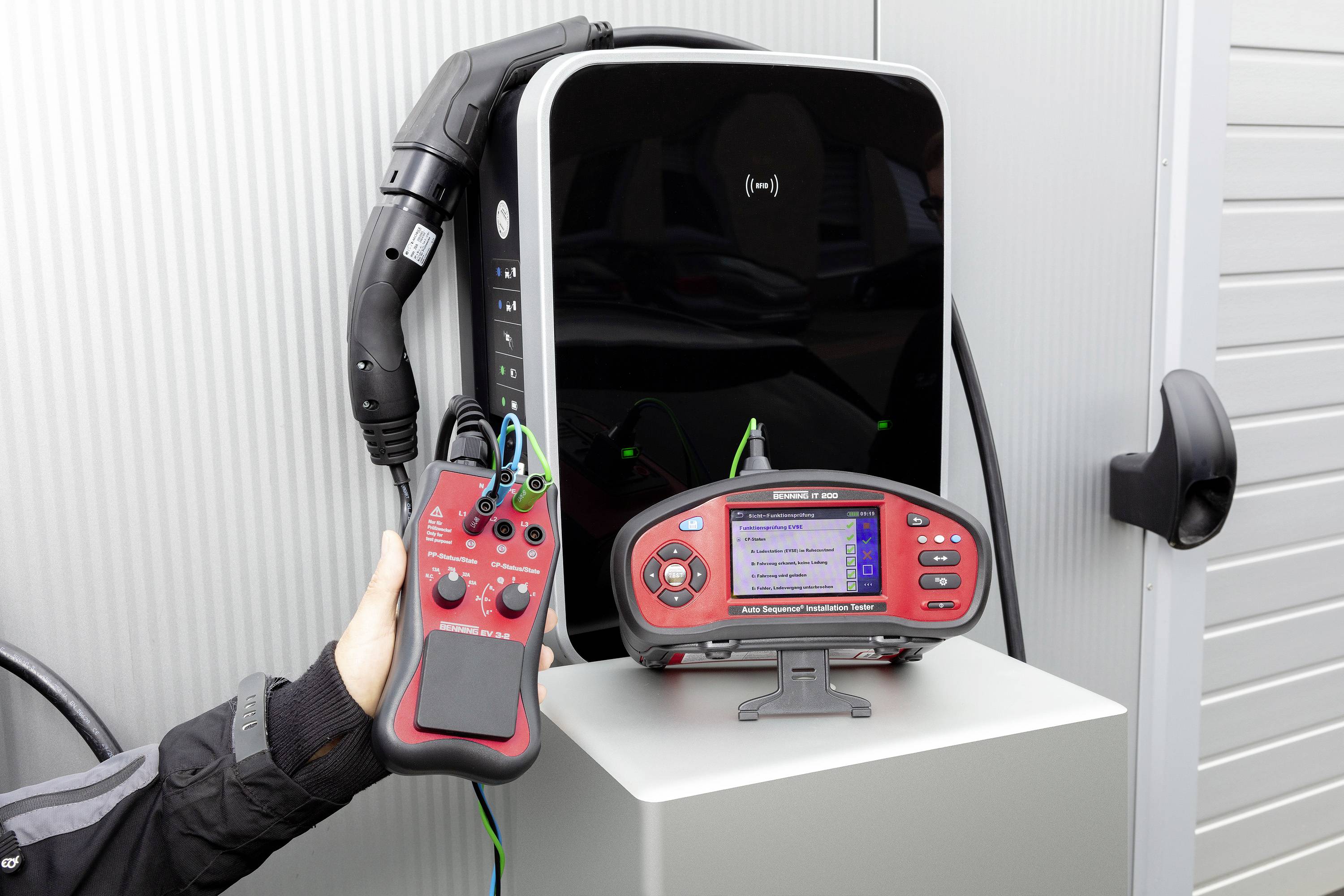

De BENNING SET voor het testen van vaste installaties en wandboxen is Ideal voor de moderne elektricien. De combinatie maakt een normconforme controle van elektrische installaties en EV-laadstations (wallboxen) mogelijk. Opgeborgen in de praktische L-Boxx ® zijn uw apparaten veilig verpakt.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- IT 200 installatietester (044106)
- bediening via 4,3" kleuren-touch display en drukknoppen
- afzonderlijke controles en voorgeprogrammeerde auto-Sequence ® metingen
- auto-tests met één druk op de knop (Z auto, RCD auto, auto-TN, -TN rcd, -TT, -IT)
- opdrachtmanager voor het beheer van testopdrachten;het creëren van veelzijdige installatiestructuren inclusief de geplande metingen
- van grote meetwaardeopslag op 8 GB SD-kaart
- Commander-teststekker voor geaarde contactdoos met goed/slecht-indicatie
- aansluiting voor barcodescanner voor de identificatie van
- de meetplaats online-spanningsmonitor voor de bewaking van de testaansluitingen
- gratis firmware
- -up-updates krachtige 4400 mAh Li-ion accupack acculaadfunctie in het apparaat geïntegreerde protocolsoftware BENNING PC-win IT 130-200
- het maken en overdragen van uitgebreide installatiestructuren voor BENNING IT 200 voor de rationele eerste en herhalingscontrole van
- de meetwaarden en het registreren van elektrische installaties en E-laadstations (Wallboxen) ondersteunt de gegevensimport en de aanwezige functionaliteit van
- de BENNING IT 130 exportfunctie van de testgegevens
- meervoudige installatie zonder extra kosten mogelijk
- gratis software-updates
- contactspanning TRUE RMS-spanning
- PE-weerstand onder netspanning (3-draads-methode)
- controle van FI/RCD-veiligheidsschakelaar standaard en vertraagd (S) (type AC, A, F, B, B+, EV RCD/EV RCM (RDC-DD), MI RCD en PRCD's), AUTO-test, activeringstijd, activeringsstroom (rail)

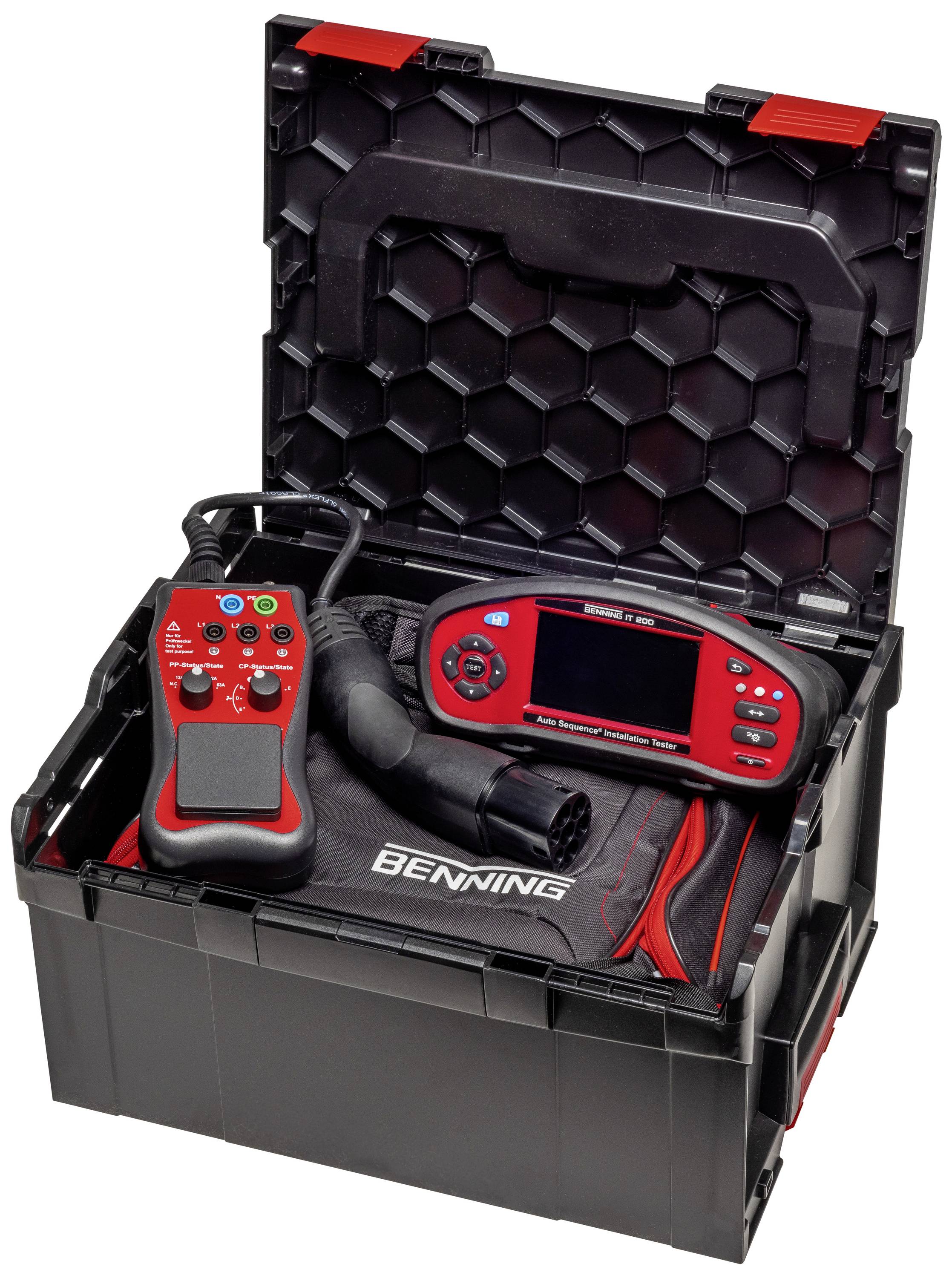

Omvang van de levering
- Protocolsoftware BENNING PV-Win IT 130-200 via downloadlink en kalibratiecertificaat
- BENNING IT 200 installatietester (044106)

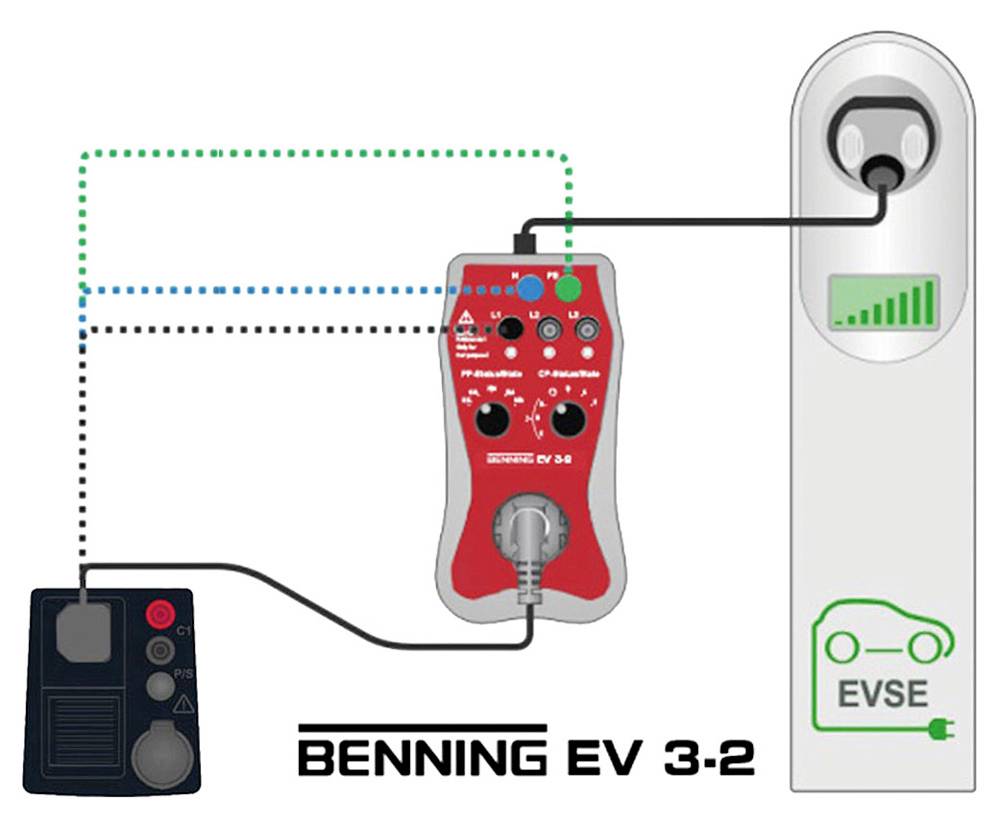

- BENNING EV 3-2 testadapter (044169)
- BENNING L-Boxx ® 238 (10236016)
Opmerkingen
Test conform:
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 / VDE 0122-1
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
