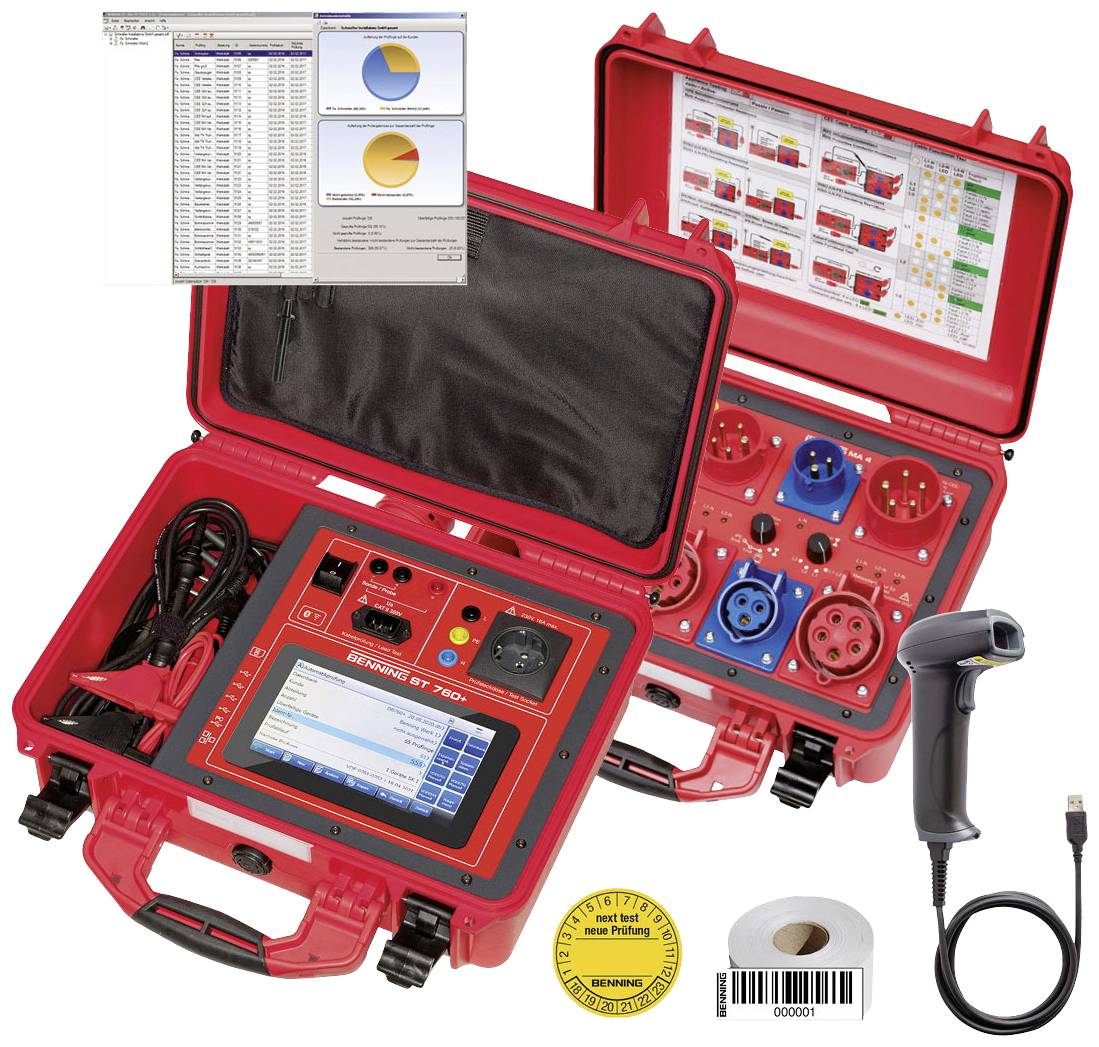

Benning 10236771 Apparaattesterset
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- BENNING ST 760+ SET apparaattester (050335)
- Soort display: digitaal (LCD)
- Meetbereik (VDE): Aardlekweerstand, isolatieweerstand, vervangende lekstroom, aardlekstroom, aanraakstroom, spanning, stroom, vermogen, schijnbaar vermogen, laststroom, lekstroom van de patiënt, PRCD-controle (2-polig, 3-polig, PRCDS, PRCDS+, PRCDK), RCD-TEST (AC, A, F, B, b+), geleidings- en werkelijke effectieve waarde van de nullastspanning bij lasapparaten
- Meetcategorie CAT II 300 V
- Productafmeting, breedte: 330 mm
- Productafmeting, hoogte: 165 mm
- Productafmeting, lengte: 405 mm
- Testprocedure: Automatisch, handmatig
- Interfaces: USB, Bluetooth ®, LAN, WiFi (802.11b/g), SD-kaartslot, mini-USB
- Veiligheidsklasse: IP67
- Voedingsspanning: Netvoeding
- Kenmerken VDE-testapparaten: Met kleuren-touchscreen, meegeleverd Koffer
- MA 4 CEE-meetadapter (044162)
- Gewicht: 4200 g
- Productafmeting, breedte: 410 mm
- Productafmeting, hoogte: 170 mm
- Afmeting van het product, diepte: 350 mm
- Soortnaam
Apparaattesterset
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II 300 V
- Interfaces
WiFi (802.11b/g)
LAN
SD-kaartslot
RJ45
Bluetooth
4x USB-A
USB
Mini-USB
- Afm.
(l x b x h) 405 x 330 x 165 mm
- Gewicht
4200 g
- Meetbereik (VDE)
Lekstroom
- DIN-norm
DIN EN 60974
- Weergave
Digitaal (LCD)
- Breedte
330 mm
- Hoogte
165 mm
405 mm
- Testprocedure
Handmatig
Automatisch
- Spanningsverzorging
Werkt op het lichtnet
- Geheugen
Ja
- Type
10236771
- Bijzonderheden
Incl. koffer
Met kleuren-touchscreen
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2987783 Benning 10236771 Apparaattesterset
Omschrijving
De BENNING SET apparaattest is Ideal wanneer de test 1- en 3-fasige mobiele bedrijfsmiddelen aanstaat. Door de directe combinatie en afstemming is een eenvoudige bediening gegarandeerd. Bedrijfsmiddelen-databases en testresultaten kunnen via verschillende kanalen naar de software worden overgedragen en zijn dan beschikbaar voor evaluaties, statistieken en documentatie.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- BENNING ST 760+ SET apparaattester (050335)controle van mobiele PRCD's en van het type AC/A/F/B/B+
- controle 3-fasige verbruikers via optionele meetadapter
- andere meetadapters optioneel verkrijgbaar
- briljant 7 inch kleuren-touch display (35% groter bedieningsoppervlak) met innovatieve menufuncties voor een eenvoudige en rationele eerste controle/proefnieuw systeem
- Smart-menu functies: individueel aanpasbare apparaatsjablonen (24 sjablonen per testnorm) voor een snelle proefinstallatie via één druk op de knop, auto-ID-functie voor automatisch verhogen van het Ident nr. (ID) bij de nieuwe installatie van testlingen, individueel via ON/OFF-Slider uitschakelbare apparaatgegevens voor een geoptimaliseerd gebruik en gebruik door EUP's
- favorieten-menu voor directe sprong in veelgebruikte submenu's
- Softkeytoetsenbord (QWERTZ), grafische velden beschrijven de vooraf gedefinieerde functies
- automatische en handmatige testprocedure met goed/slecht display
- complete testdatabase inclusief testgeschiedenis op SD-kaart kan worden opgeslagen
- uitvoering van de interface WiFi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x SD-kaartslot
- gratis firmware-update
- Accuondersteunde gebruikersinterface, bijv. bij uitval van de netspanning, transport van testfort naar testfort, toegang tot SD-kaart mogelijk
- Apparaattestset voor het testen van elektrische apparaten/arbeidsmiddelen conform DIN VDE 0701-702, DGUV voorschrift 3, BetrSichV, lasapparaten conform VDE 0544-4, DIN en 60974-4 en medisch-elektrische apparaten conform DIN VDE 0751-1, DIN en 353 62type B, BF, CF, ziekenhuis-/verzorgingsbedden
- weergave grafisch
- grenswaardeweergave ja
- metingen: isolatieweerstandsmeetbereik 0,1 MOhm - 100 MOhm (nominale testspanning 100 V - 1000 V, instelbaar)
- Veiligheidsgeleiderweerstandsmeetbereik 0,05 ohm - 10 ohm (teststroom 600 mA/10A)
- vervangende lekstroom
- verschilstroom
- directe meting
- aardleiding-/aanraakstroom 0,03 mA - 25 mA
- meting van de stroomverbruiker
- vermogensmeting
- functietest V/A/W in True RMS werkelijke effectieve waardemeting
- controle van mobiele PRCD's, zoals PRCD-S/-S+/-K en type AC/A/F/B/B+
- controle 3-fasige verbruikers via optionele meetadapters
- andere meetadapters optioneel verkrijgbaar
- controleren van verlengsnoeren
- onbelast spanning en contactstroom van het lascircuit
- Apparaatlekstroom, lekstroom van het toepassingdeel type B, BF en CF
- bijzonderheden: briljant 7 inch kleuren-touch display (35% grotere bedieningsinterface) met innovatieve menufuncties voor een eenvoudige en rationele eerste controle/proefnieuw systeem
- Smart-menu functies: individueel aanpasbare apparaatsjablonen (24 sjablonen per testnorm) voor een snelle testinstallatie via één druk op de knop, auto-ID-functie voor automatisch verhogen van het Ident nr. (ID) bij de nieuwe installatie van testlingen, individueel via ON/OFF-Slider uitschakelbare apparaatgegevens voor een geoptimaliseerd gebruik en gebruik door EUP's
- favorieten-menu voor directe sprong in veelgebruikte submenu's
- Softkeytoetsenbord (QWERTZ), grafische velden beschrijven de vooraf gedefinieerde functies
- automatische en handmatige testprocedure met goed/slecht display
- complete testdatabase inclusief testgeschiedenis op SD-kaart kan worden opgeslagen
- uitvoering van de interface WiFi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x SD-kaartslot
- Printeraansluiting USB-A
- gratis firmware-update
- Accuondersteunde gebruikersinterface, bijv. bij uitval van de netspanning, transport van testfort naar testfort, toegang tot SD-kaart mogelijk
- actieve controle
- passieve controle
- alternatieve methode
- Differentiaalstroommethode
- directe methode
- spanningsmeting
- MA 4 CEE-meetadapter (044162)
- adapterkoffer voor de actieve en passieve controle van 1- en 3-fasige CEE-bedrijfsmiddelen en CEE-verlengkabel in combinatie met apparaattester.
- De meetadapter vergemakkelijkt het werk bij de controle van mobiele apparaten. Door de robuuste uitvoering is hij bijzonder geschikt voor gebruik in industriële omgevingen. De eenvoudige bediening maakt het voor de gebruiker mogelijk om op een logische en snelle manier met de meetadapter te werken. U kunt apparaten en verlengkabels controleren met de volgende connectoren conform IEC 60309-1.
- CEE-stekker:
- 16 A, 50 Hz - 60 Hz, 230 V, L+N+PE, 6h
- 16 A, 50 Hz - 60 Hz,
- 380 V - 415 V, 3L+N+PE, 6h 32 A, 50 Hz - 60 Hz, 380 V - 415 V, 3L+N+PE; 6h
- de meetadapter is geschikt voor aansluiting op de apparaattester:
- BENNING ST 725
- BENNING ST 750 / 750A / 755 / 760
- externe apparaten
Omvang van de levering
- Leveringsomvang set
- BENNING ST 760+ SET apparaattester (050335)
- BENNING MA 4 CEE-meetadapter (044162)
Opmerkingen
Test conform:
DIN EN 50678 (VDE 0701)
DIN EN 50699 (VDE 0702)
DIN EN 62353 (VDE 0751-1)
DIN EN 60974-4 (VDE 0544-4)
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
