Benning BENNING ST 760+ Apparaattester VDE-norm 0701-0702, 0751, 0544
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Apparaattester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II 300 V
- Interfaces
USB
Bluetooth
LAN
WiFi (802.11b/g)
SD-kaartslot
Mini-USB
- Afm.
(l x b x h) 405 x 330 x 165 mm
IP67
- Meetbereik (VDE)
Weerstand van de beschermingsgeleider
Isolatieweerstand
Lekstroom
Aardingsstroom
Contactstroom
Spanning
Stroom
Vermogen
Schijnbaar rendement
- DIN-norm
DIN EN 62638
DIN EN 62353
- Weergave
Digitaal (LCD)
- Breedte
330 mm
- Hoogte
165 mm
405 mm
- Testprocedure
Automatisch
Handmatig
- Spanningsverzorging
Werkt op het lichtnet
- Geheugen
Ja
- Type
BENNING ST 760+
- VDE-norm
0701-0702
0751
0544
- Bijzonderheden
Met kleuren-touchscreen
Incl. koffer
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2436090 Benning BENNING ST 760+ Apparaattester VDE-norm 0701-0702, 0751, 0544
Omschrijving
Veiligheidstechnische controle van elektrische apparaten/gereedschappen conform DIN VDE 0701/702, BGV A3, 2009/104/EG en medische apparatuur conform DIN VDE 0751-1 type B, BF, CF. Eén universele tester voor alle apparaattesten.
Uitvoering
- Testen van mobiele PRCD's en van het type AC/A/F/B/B+
- testen van 3-fasige verbruikers via optionele meetadapter
- andere meetadapters optioneel verkrijgbaar
- briljant 7 inch kleuren-touch display (35% grotere bedieningsinterface) met innovatieve menufuncties voor een eenvoudige en rationele eerste controle/proefinstallatie
- Smart-menu functies: Individueel aanpasbare apparaatsjablonen (24 sjablonen per testnorm) Voor een snelle testinstallatie via één druk op de knop, auto-ID-functie voor automatisch verhogen van het ID-nummer (ID) bij de nieuwe installatie van testlingen, individueel via ON/OFF-Slider uitschakelbare apparaatgegevens voor een geoptimaliseerd gebruik en gebruik door EUP's
- favorieten-menu voor direct springen in veelgebruikte submenu's
- Softkeytoetsenbord (QWERTZ), Grafische velden beschrijven de vooraf gedefinieerde functies
- automatische en handmatige testprocedure met goed/slecht display
- complete testdatabase inclusief testgeschiedenis op SD-kaart kan worden opgeslagen
- uitvoering van de interface WiFi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x SD-kaartslot
- gratis firmware-update
- Accuondersteunde gebruikersinterface, Bijv. bij uitval van de netspanning, transport van testfort naar testfort, toegang tot SD-kaart mogelijk
- Apparaattester voor het testen van elektrische apparaten/arbeidsmiddelen conform DIN VDE 0701-702, DGUV voorschrift 3, BetrSichV, lasapparaten conform VDE 0544-4, DIN en 60974-4 en medisch-elektrische apparaten conform DIN VDE 0751-1, DIN en 62353 type B, BF, CF, ziekenhuis-/verzorgingsbedden
- weergave grafisch
- grenswaardeweergave ja
- metingen: Isolatieweerstandsmeetbereik 0,1 MOhm - 100 MOhm (nominale testspanning 100 V - 1000 V, instelbaar)
- Veiligheidsgeleiderweerstandsmeetbereik 0,05 ohm - 10 ohm (teststroom 600 mA/10A)
- vervangende lekstroom
- verschilstroom
- directe meting
- aardleiding-/aanraakstroom 0,03 mA - 25 mA
- meting van de stroomverbruiker
- vermogensmeting
- functietest V/A/W in True RMS werkelijke effectieve waardemeting
- controle van mobiele PRCD's, Zoals PRCD-S/-S+/-K en type AC/A/F/B/B+
- controle 3-fasige verbruikers via optionele meetadapters
- andere meetadapters optioneel verkrijgbaar
- controleren van verlengsnoeren

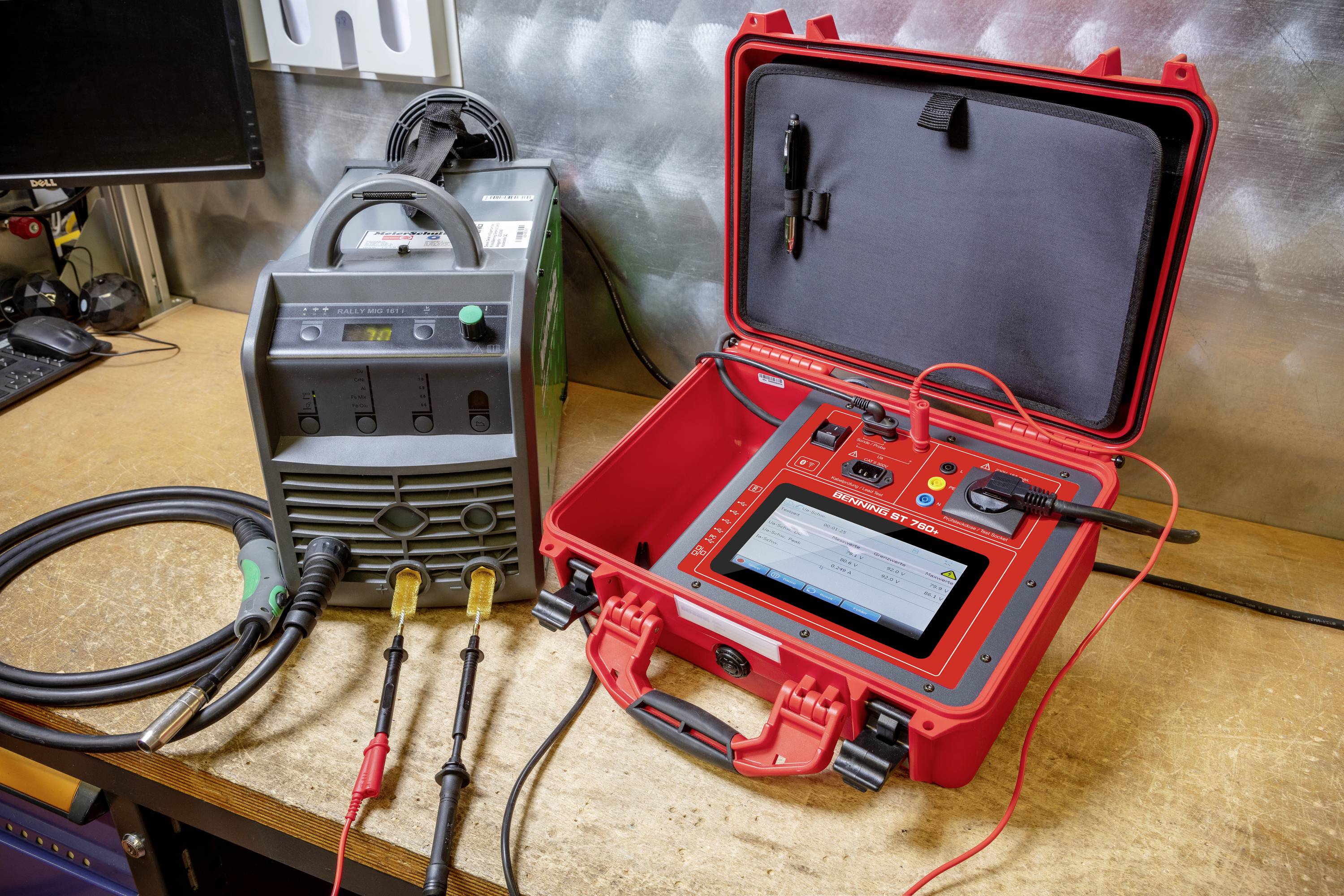

- onbelast spanning en contactstroom van het lascircuit
- Apparaatlekstroom, lekstroom van het toepassingdeel type B, BF en CF
- bijzonderheden: Briljant 7 inch kleuren-touch display (35% grotere bedieningsinterface) met innovatieve menufuncties voor een eenvoudige en rationele eerste controle/proefnieuw systeem
- Smart-menu functies: Individueel aanpasbare apparaatsjablonen (24 sjablonen per testnorm) voor een snelle testinstallatie met één druk op de knop, auto-ID-functie voor automatisch verhogen van het Ident nr. (ID) bij de nieuwe installatie van testlingen, Individueel via ON/OFF-Slider uitschakelbare apparaatgegevens voor een geoptimaliseerd gebruik en gebruik door EUP's
- favorietenmenu voor direct springen in veelgebruikte submenu's
- toetsenbord met de functietoets (QWERTZ), Grafische velden beschrijven de vooraf gedefinieerde functies
- automatische en handmatige testprocedure met goed/slecht display
- complete testdatabase inclusief testgeschiedenis op SD-kaart kan worden opgeslagen
- uitvoering van de interface WiFi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x SD-kaartslot
- Printeraansluiting USB-A
- gratis firmware-update
- Accuondersteunde bedieningsinterface, bijv. bij uitval van de netspanning, transport van testfort naar testfort, toegang tot SD-kaart mogelijk
- actieve controle
- passieve controle
- alternatieve methode
- Differentieelstroommethode
- directe methode
- spanningsmeting
- De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Testapparaat in robuuste veiligheidskoffer (IP67)
- Zelfcompenserende testkabel
- 4 mm meetleiding-, testpen-, krokodilklemset
- Apparaatkabel
- SD-kaart
- Kalibratiecertificaat
Opmerkingen

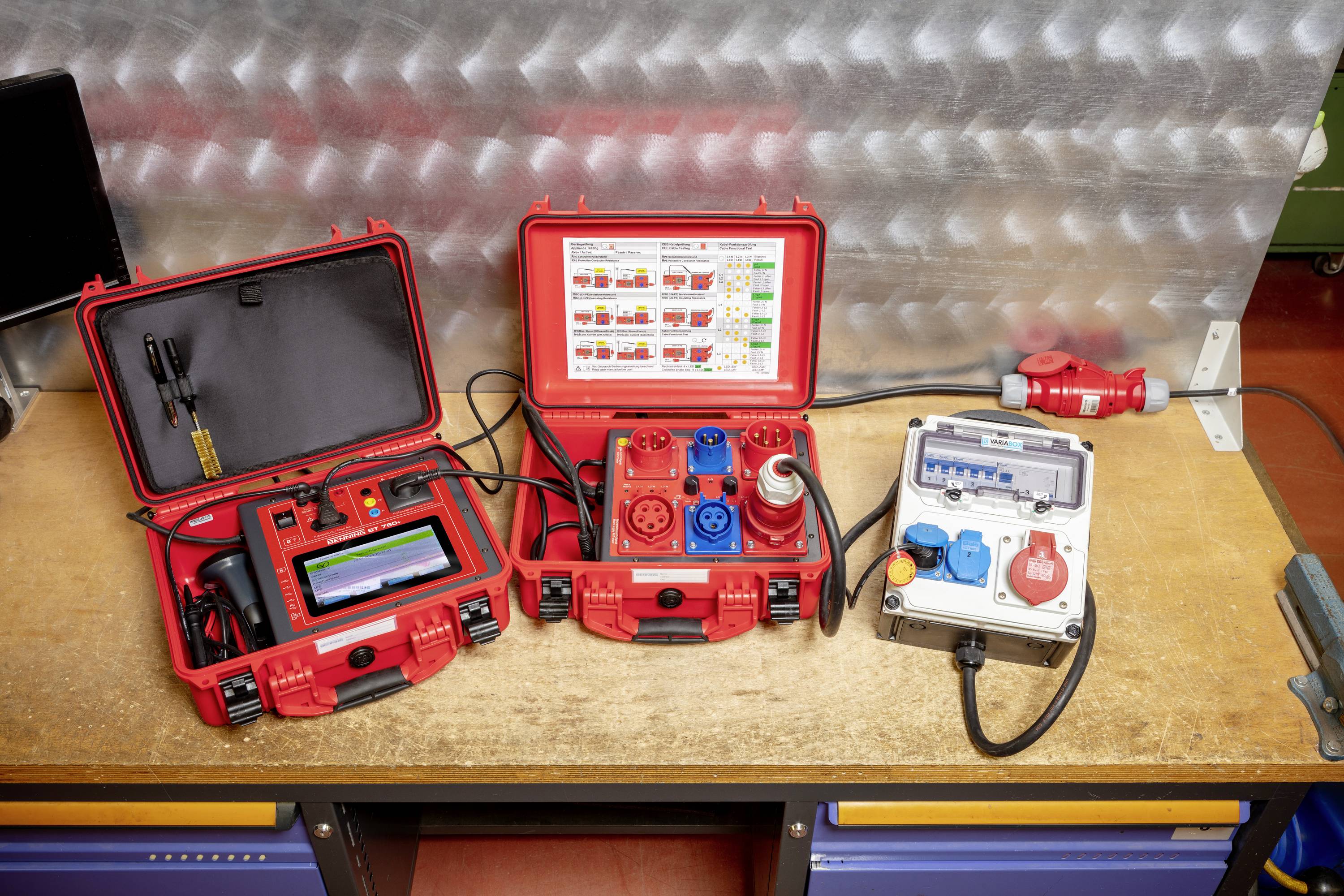

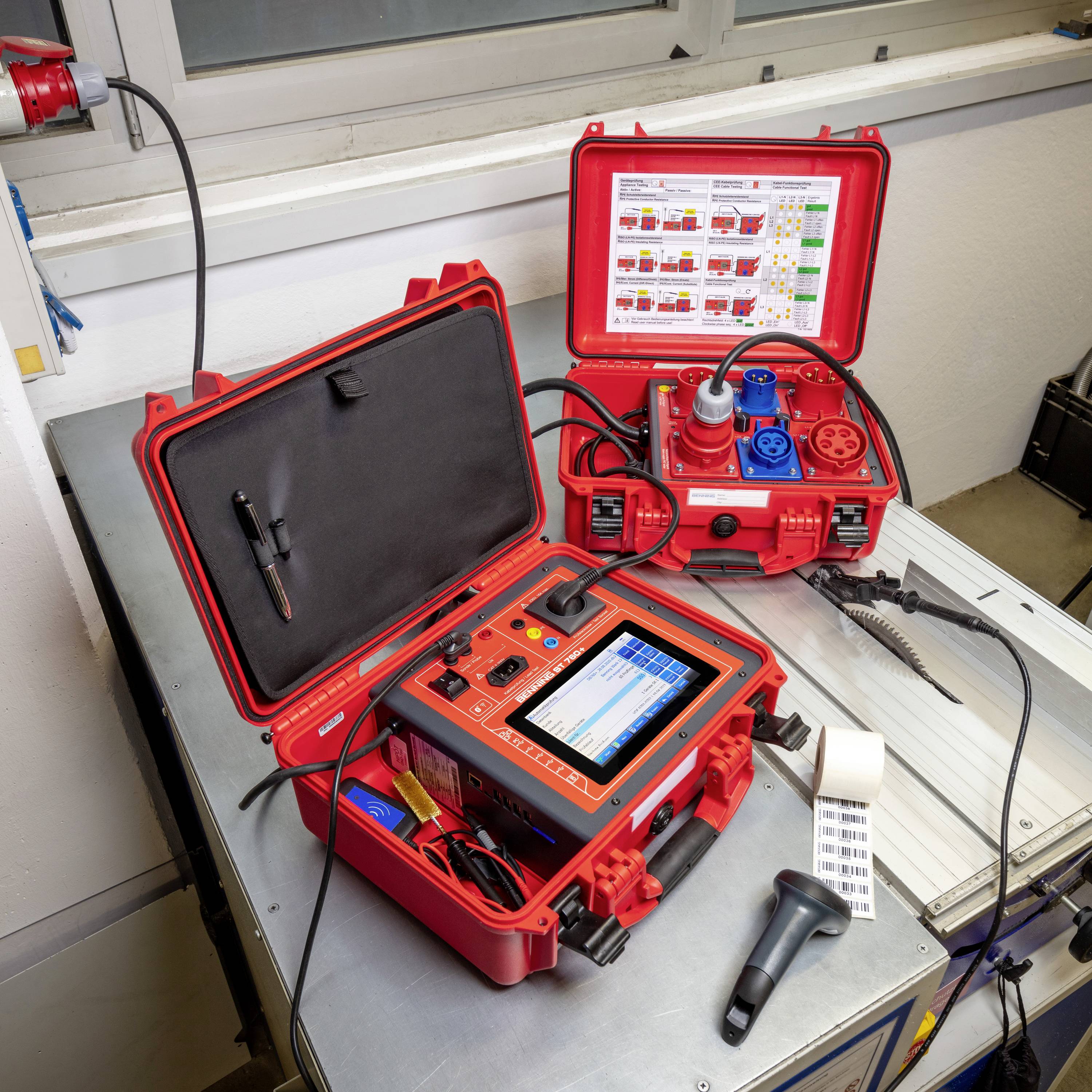

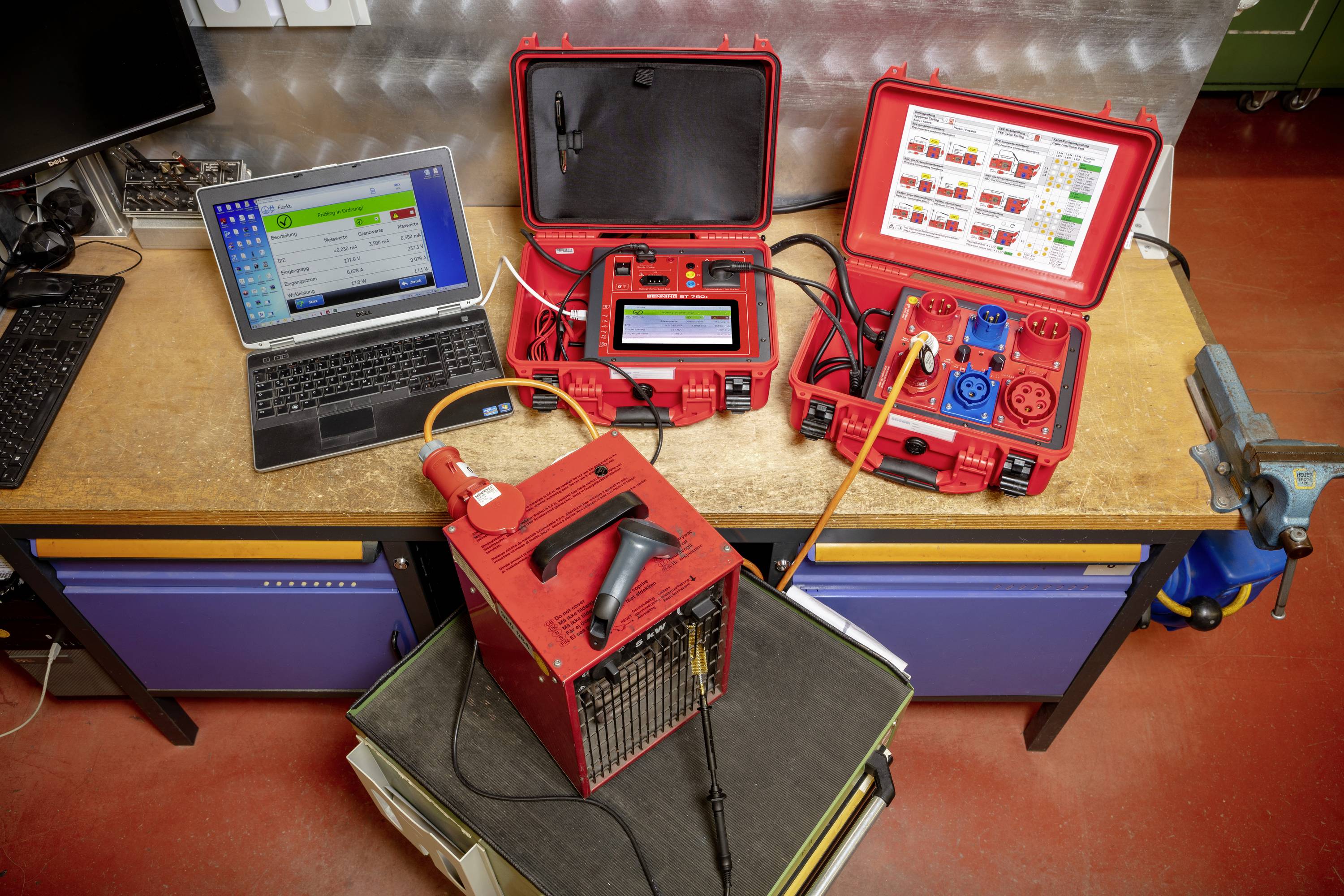

Database-software voor documentatie en beheer van bedrijfsmiddelen en klanten (BENNING PC-Win ST 750-760) aan te bevelen;meetadapter voor actieve en passieve controle van 1- en 3-fasige bedrijfsmiddelen tot 32 A in het aanbod (BENNING MA 4)
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
Systeemeisen
- Windows
