Name: Bürkert 278392 Proportioneel drukregelventiel 3285 G 1 Nominale breedte 25 mm Materiaal (behuizing) Polycarbonaat Afdich
Brand: Bürkert
SKU: 3047233
Availability: InStock

Een elektrisch ventiel in een behuizing dat wordt gebruikt voor het regelen van vloeistof- of gasstroom in buisleidingsystemen.

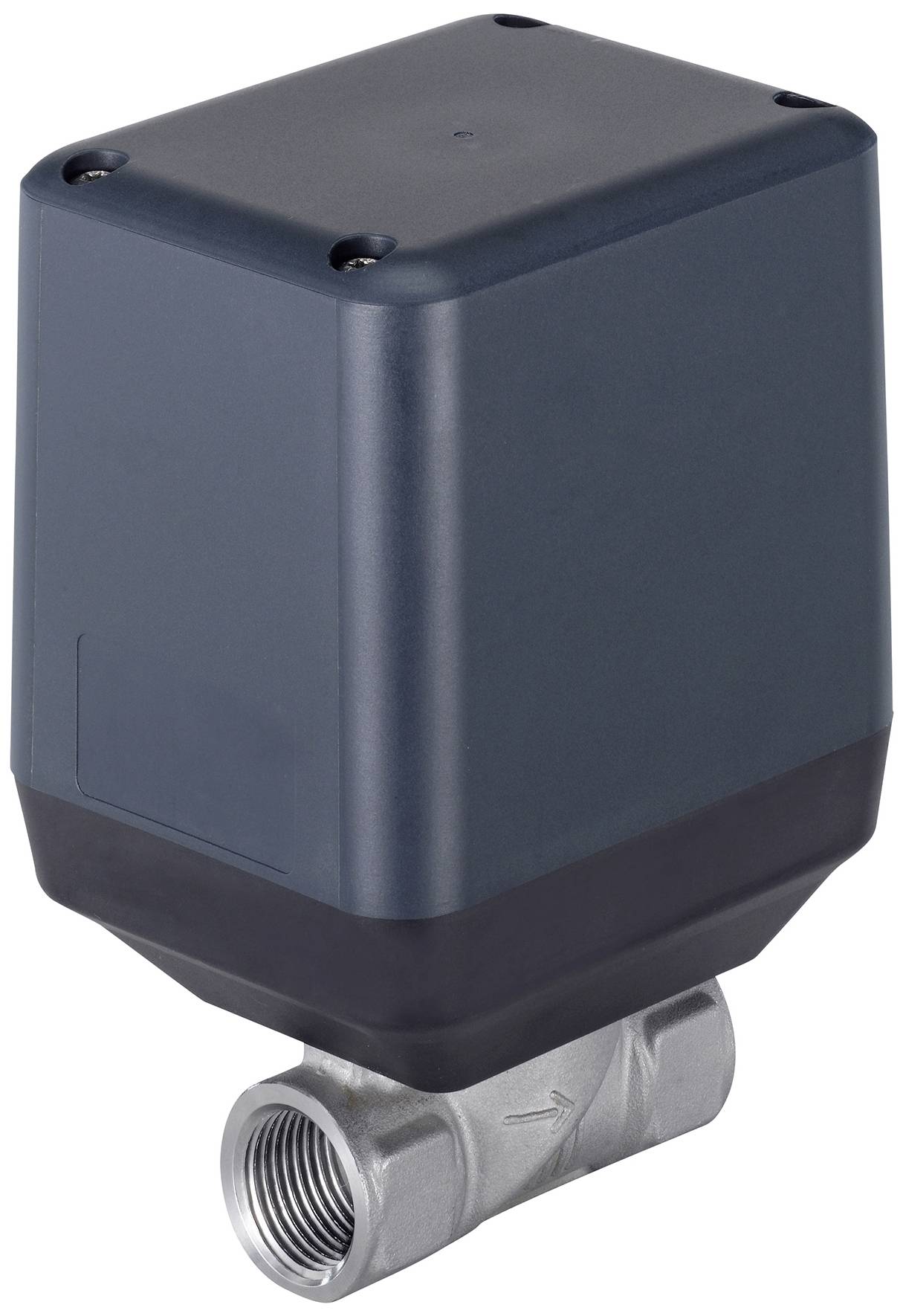

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 780,99 / Stuk)

€ 780,99

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Elektrische mot. 2-weg rechte zitting-prop.ventiel

Aandrijving komt niet in contact met medium
Uitstekend instelbereik en snelle reactietijd
Laag elektrisch stroomverbruik
Nominale aansluitafstand DN 15...25
Varianten: Standaard, instelregelaar, procesregelaar

Technische specificaties

Aandrijving - aandrijving materiaal: PC (polycarbonaat)
Aandrijving - aandrijving materiaal 2: PPS (polyfenyleensulfide)
Afdichtingsmateriaal - afdichting van de zitting materiaal: Oxidkeramik / FKM
Druk & temperatuur - temperatuur medium min: 0 °C
Druk & temperatuur - temperatuur medium max. 70 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max.: 60 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - nominale druk max. 6 bar
In-/uitgangen - uitgang 1 type analoge stroom: 4-20 mA
In-/uitgangen - in-/uitgangen: 1 analoge ingang + 1 analoge uitgang
In-/uitgangen - ingang 1 type analoge stroom: 4-20 mA
Elektrische aansluiting - elektrische aansluiting 1 soort: Stekker - M12
Elektrische aansluiting - elektrische aansluiting 1 aantal contacten: 8 st
Elektrische aansluiting - elektrische aansluiting 1 type: male
Functies - functie: Regelventiel
Functies - noodreset: Nee
Functies - elektrische functie: Positie regelen
Apparaateigenschappen - productsubgroep: Compacte ventielen
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Schijfventiel
Eigenschappen van het apparaat - aanstroming: Via de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
Nominale breedte (kV-waarde) - kV-waarde (water): 9,6 m3/h
Nominale breedte (kV-waarde) - nominale zitafstand: 25 mm (1")
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - leidingaansluiting materiaal: Roestvrij staal
Proces-/leidingaansluiting - Leidingaansluiting 1 nominale breedte: 1"
Proces-/leidingaansluiting - Leidingaansluiting 1 norm: G
Software / communicatie - communicatie-interface hardware 1: M12 8-polig
Software / communicatie - communicatieprotocol voor hardware 1 bus: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - elektrisch stroomverbruik min.: 1 W.
Spoel (kern) - elektrisch stroomverbruik max.: 12 W.
Spoel (kern) - thermische isolatieklasse van de aandrijving: A
Werkingswijze - Fluidische leidingaansluiting aantal: 2

Type: 278392

Soortnaam: Proportioneel drukregelventiel

Voedingsspanning: 24 V

Materiaal (behuizing): Polycarbonaat

Aansluiting: G 1

Operationele druk (max.): 6 bar

Bedrijfstemperatuurbereik: 0 °C (min)

Min. bedrijfstemperatuur: 0 °C

Stroomverbruik: 12 W

Fabrikantnr.: 278392

Werkingsdruk (min.): 0 bar

Afdichtmateriaal: FKM

Temperatuurbereik van het medium: 0 tot 70 °C

Max. medium temperatuur: 70 °C

Min. medium temperatuur: 0 °C

Medium: Neutrale media

Nominale breedte: 25 mm

Reference-input: 4-20 mA

Max. omgevingstemperatuur: 60 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Directwerkend

KV-waarde: 9.6 m³/h

Documenten en downloads

Datablad

Datablad 3047233 Bürkert 278392 Proportioneel drukregelventiel 3285 G 1 Nominale breedte 25 mm Materiaal (behuizing) Polycarbonaat Afdich

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047233 Bürkert 278392 Proportioneel drukregelventiel 3285 G 1 Nominale breedte 25 mm Materiaal (behuizing) Polycarbonaat Afdich

Omschrijving

Het direct werkende motorventiel van het type 3285 is geschikt voor het doseren van vloeistoffen en gassen in gesloten of open regelcircuits. De klep wordt aangedreven door een stappenmotor. De geïntegreerde elektronica vergemakkelijkt de procesintegratie aanzienlijk, extra regelmodules zijn niet nodig. Voor het vasthouden van een bepaalde klepopening heeft de motor geen energie nodig. Deze eigenschap kan de energiebehoefte van een installatie drastisch verminderen en deze daardoor efficiënter maken.
Type 3285 is verkrijgbaar als standaard ON/OFF of proportionele klep, als variant met geïntegreerde instelregelaar en als variant met geïntegreerde procesregelaar.
