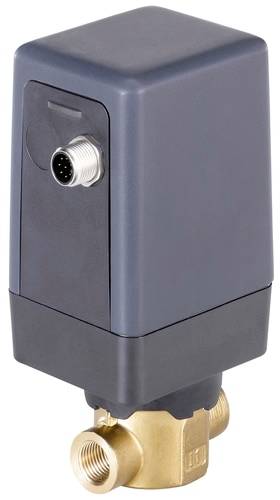

Bürkert 383613 Proportioneel drukregelventiel 3280 G 3/8 Nominale breedte 2 mm Materiaal (behuizing) Polycarbonaat Afdic
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 706,61 / Stuk)
€ 706,61
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Elektrische mot. 2-weg rechte zitting-prop.ventiel
- Aandrijving komt niet in contact met medium
- Uitstekend instelbereik en snelle reactietijd
- Laag elektrisch stroomverbruik
- Nominale aansluitafstand DN 8...15
- Varianten: Standaard, instelregelaar, procesregelaar; en hogedrukvariant tot 22 bar
Technische specificaties
- Aandrijving - aandrijving materiaal: PC (polycarbonaat)
- Aandrijving - aandrijving materiaal 2: PPS (polyfenyleensulfide)
- Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: 0 °C
- Druk & temperatuur - temperatuur medium max. 70 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max.: 50 °C
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - nominale druk max. 15 bar
- In-/uitgangen - uitgang 1 type analoge stroom: 4-20 mA
- In-/uitgangen - in-/uitgangen: 1 analoge ingang + 1 analoge uitgang
- In-/uitgangen - ingang 1 type analoge stroom: 4-20 mA
- Elektrische aansluiting - elektrische aansluiting 1 soort: Stekker - M12
- Elektrische aansluiting - elektrische aansluiting 1 aantal contacten: 8 st
- Elektrische aansluiting - elektrische aansluiting 1 type: male
- Functies - functie: Regelventiel
- Functies - noodreset: Nee
- Functies - elektrische functie: Positie regelen
- Apparaateigenschappen - productsubgroep: Compacte ventielen
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Rechte-zitsklep
- Eigenschappen apparaat - aanstroming: Onder de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,13 m3/h
- Nominale breedte (kV-waarde) - nominale zitwijdte: 2 mm (5/64")
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting materiaal: Roestvrij staal
- Proces-/leidingaansluiting - Leidingaansluiting 1 nominale breedte: 3/8"
- Proces-/leidingaansluiting - Leidingaansluiting 1 norm: G
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP54
- Software / communicatie - communicatie-interface hardware 1: M12 8-polig
- Software / communicatie - communicatieprotocol voor hardware 1 bus: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - elektrisch stroomverbruik min.: 1 W.
- Spoel (kern) - elektrisch stroomverbruik max.: 12 W.
- Spoel (kern) - thermische isolatieklasse van de aandrijving: A
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Soortnaam
Proportioneel drukregelventiel
- Voedingsspanning
24 V/DC
- Materiaal (behuizing)
Polycarbonaat
- Aansluiting
G 3/8
- Operationele druk (max.)
15 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Stroomverbruik
12 W
- Fabrikantnr.
383613
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
FKM
- Temperatuurbereik van het medium
0 tot 70 °C
- Max. medium temperatuur
70 °C
- Min. medium temperatuur
0 °C
- Medium
Neutrale media
- Nominale breedte
2 mm
IP54
- Reference-input
4-20 mA
- Max. omgevingstemperatuur
50 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Directwerkend
- KV-waarde
0.13 m³/h
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3047987 Bürkert 383613 Proportioneel drukregelventiel 3280 G 3/8 Nominale breedte 2 mm Materiaal (behuizing) Polycarbonaat Afdic
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047987 Bürkert 383613 Proportioneel drukregelventiel 3280 G 3/8 Nominale breedte 2 mm Materiaal (behuizing) Polycarbonaat Afdic
Omschrijving
Het direct werkende motorventiel van het type 3280 is geschikt voor het doseren van vloeistoffen en gassen in gesloten of open regelcircuits. De klep wordt aangedreven door een lineaire stappenmotor. De geïntegreerde elektronica vergemakkelijkt de procesintegratie aanzienlijk, extra regelmodules zijn niet nodig. Voor het vasthouden van een bepaalde klepopening heeft de motor geen energie nodig. Deze eigenschap kan de energiebehoefte van een installatie drastisch verminderen en deze daardoor efficiënter maken.
Type 3280 is verkrijgbaar als standaard ON/OFF of proportionele klep, als variant met geïntegreerde instelregelaar en als variant met geïntegreerde procesregelaar.
De teksten voor dit artikel zijn automatisch vertaald.
Type 3280 is verkrijgbaar als standaard ON/OFF of proportionele klep, als variant met geïntegreerde instelregelaar en als variant met geïntegreerde procesregelaar.
De teksten voor dit artikel zijn automatisch vertaald.
