Bürkert Luchtgestuurd ventiel 178695 2000 Materiaal (behuizing) Gunmetal Afdichtmateriaal PFTE 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
20 Stuk(s)
Aantal
Totaal (€ 395,87 / Stuk)
€ 395,87
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
2/2-weg schuine klepafsluiter voor media tot +180 °C, mofaansluiting
- Voor media tot +180 °C
- Hoge doorstromingswaarden
- Lange levensduur
- Optische standaanduiding standaard
- Draaibare aandrijfkop voor het richten van de stuurluchtaansluitingen
- Minimaal stuurluchtverbruik door vullichaam
- Uitgebreide keuze aan aandrijfformaten maakt optimale en voordelige aandrijfcombinaties mogelijk
- Sluitslagarm bij vloeistoffen door de aanstroming onder de afsluiter
Technische specificaties
- Leidingaansluiting G 11/2"
- Nominale breedte 40 mm
- Grootte aandrijving Ø 80 mm
- Kv-waarde 38 m³/h
- Stuurdruk 5,0 tot 10 bar
- 9 bar max. werkdruk tot +180 °C
- Mediumtemperatuur -10 tot +180 °C
- Omgevingstemperatuur: -10 tot +60 °C
- Soortnaam
Luchtgestuurd ventiel
- Materiaal (behuizing)
Gunmetal
- Aansluiting
G 1 1/2 mof
- Operationele druk (max.)
9 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Fabrikantnr.
178695
- Aandrijvingsafmeting Ø
80 mm
- Bouwgrootte
80
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
PFTE
- Functie
2/2-weg
- Gewicht
3.500 kg
- Temperatuurbereik van het medium
-10 tot +180 °C
- Max. medium temperatuur
+180 °C
- Min. medium temperatuur
-10 °C
- Medium
Neutrale media
- Nominale breedte
40 mm
- Bijzonderheden
P-aansluiting G 1/4
- Breedte
244 mm
- Hoogte
209 mm
120 mm
- Drukregeling (max.)
10 bar
- Drukregeling (min.)
5 bar
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Rustpositie door veerkracht gesloten
- KV-waarde
633.33 l/min
- Materiaal
Afdichting: PTFE, behuizing: geschutbrons
- Aansluiting
G 1 1/2 mof
Documenten en downloads
Datablad
Datablad 623982 Bürkert Luchtgestuurd ventiel 178695 2000 Materiaal (behuizing) Gunmetal Afdichtmateriaal PFTE 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 623982 Bürkert Luchtgestuurd ventiel 178695 2000 Materiaal (behuizing) Gunmetal Afdichtmateriaal PFTE 1 stuk(s)
Omschrijving

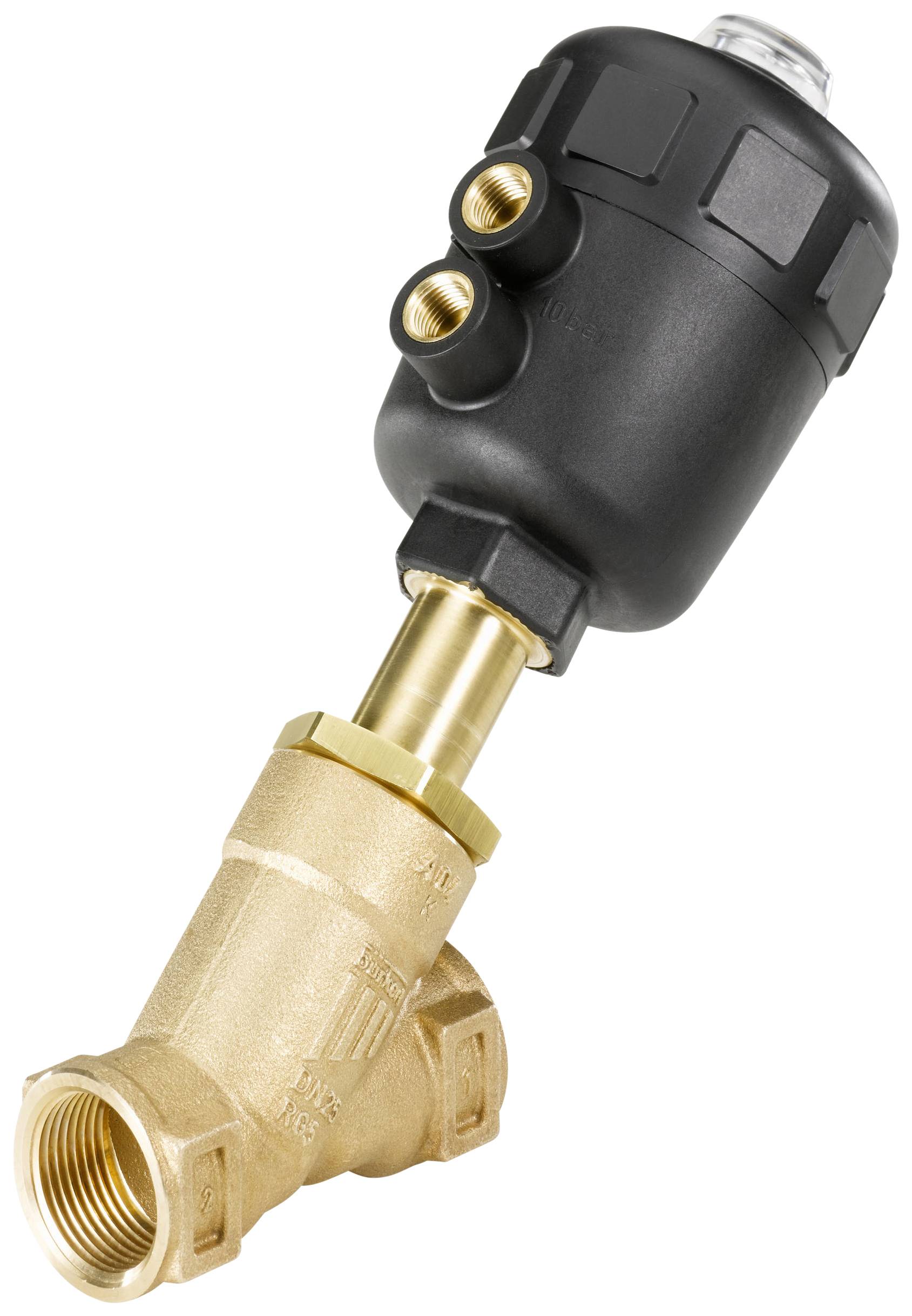

De extern gestuurde schuine klepafsluiter bestaat uit een pneumatisch bediende zuigeraandrijving en een 2-weg klephuis. De beproefde automatisch bijstellende en onderhoudsvrije stopbuspakking garandeert een hoge dichtheid en een lange levensduur. De gestroomlijnde schuine klepafsluiters maken hoge doorstromingswaarden mogelijk.
Uitvoering
- 2/2-weg schuine klepafsluiter met aanstroming onder de afsluiter
- Veerkracht gesloten
- Behuizingsmateriaal geschutbrons
- Materiaal aandrijving polyamide
- Afdichtingsmateriaal PTFE
- Universeel te gebruiken voor vloeistoffen, gassen en stoom
- Viscositeit max. 600 mm²/s
- Stopbus PTFE V-ringen met veercompensatie
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
- Stuurmedium lucht en neutrale gassen
- Stuurluchtaansluiting G 1/4"
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. .
