Name: Bürkert Magneetventiel 252399 6213 230 V G 3/4 Nominale breedte 20 mm In rust gesloten 1 stuk(s)
Brand: Bürkert
SKU: 3046906
Availability: InStock

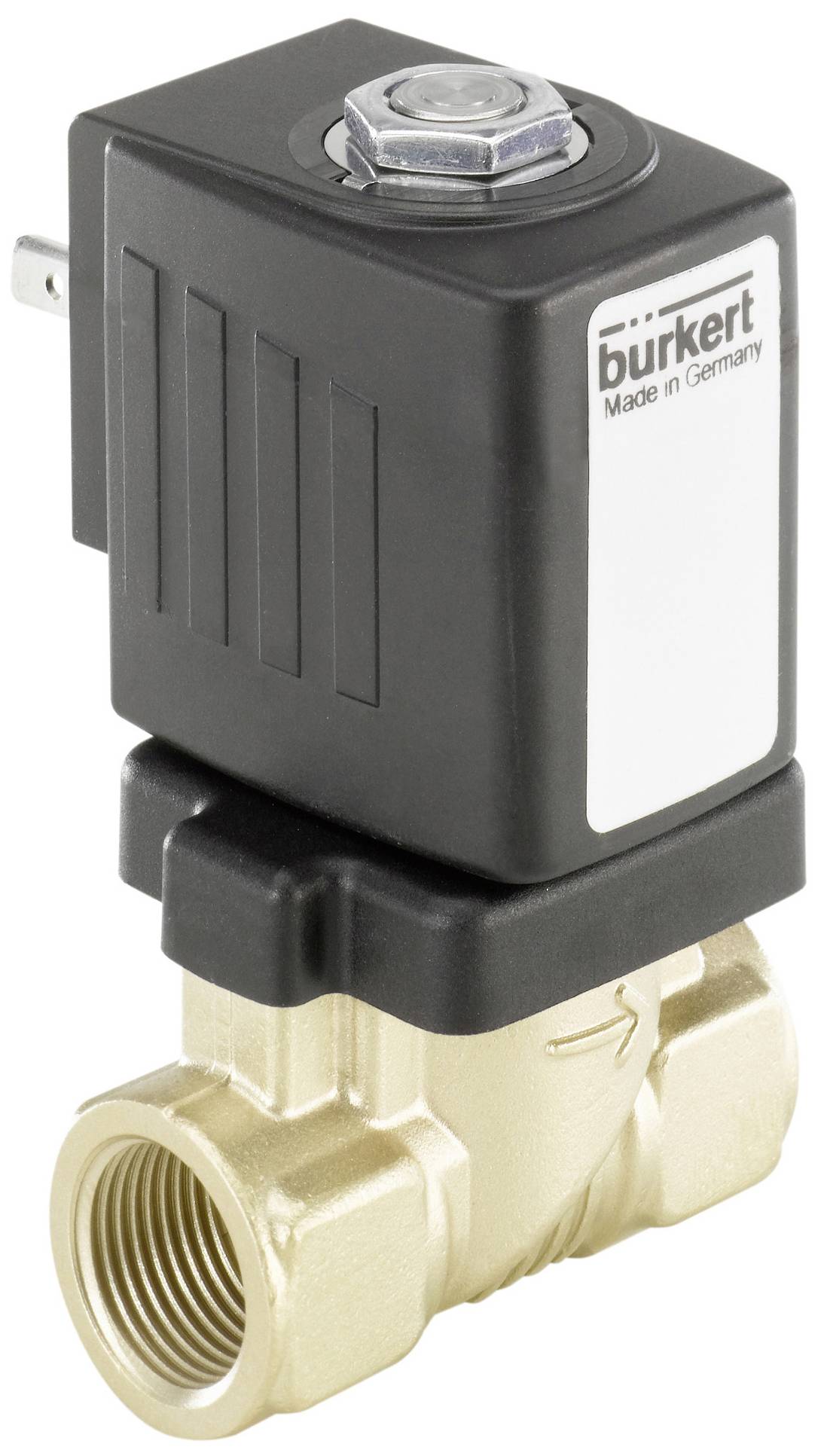

Een magneetventiel met metalen behuizing en kunststof kap. Opschrift: 'burkert Made in Germany'. Ventielelement met stromingsrichting pijl.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

10 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 165,28 / Stuk)

€ 165,28

excl. btw

Gratis verzending*

Slechts 10 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg magneetventiel, geforceerd aangestuurd

Servogestuurd membraanventiel tot nominale breedte DN40
Veergekoppeld membraan opent zonder verschildruk
Sluitdempt en geluidsarm
Hoge doorstroming bij compact model
Energiebesparende dubbele spoeltechnologie in kick and Drop-uitvoering

Technische specificaties

Afdichtingsmateriaal - voorsturing afdichting materiaal: EPDM (ethyleen-propyleen-Dien-rubber)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: EPDM (ethyleen-propyleen-denirubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: EPDM (ethyleen-propyleen-Dien-rubber)
Druk & temperatuur - nominale druk (DIN en 1333): PN 10
Druk & temperatuur - temperatuur medium min: -30 °C
Druk & temperatuur - temperatuur medium max.: 90 °C
Druk & temperatuur - temperatuur omgeving min: -30 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Eigenschappen apparaat - inbouwlengte: 80 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Membraanklep
Apparaateigenschappen - schakeltijd openen max.: 400 ms
Apparaateigenschappen - schakeltijd sluiten max.: 1.500 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Eigenschappen van het apparaat - aanstroming: Via de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Servogestuurd
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 200 ms
Apparaateigenschappen - schakeltijd sluiten min: 700 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen van het apparaat - kerngeleiding: Glijring
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Eigenschappen apparaat - generatie: EV
Eigenschappen apparaat - voorsturing centraal vastgeschroefd: Ja
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,1 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 20 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 8,3 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 3/4 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 3/4
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 3/4
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 230 V.
Spanning - spanning max. / nominale spanning: 230 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Nee
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 32 mm
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - kick and drop-spoel: Energiebesparende technologie niet beschikbaar
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (verpakking): PA (polyamide)
Spoel (kern) - thermische isolatieklasse van de aandrijving: B
Spoel (kern) - inschakelvermogen AC: 24 V.
A
Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
Spoel (kern) - nominaal vermogen AC: 8 V.
A
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
Materiaal - klepzitting materiaal: Messing
Materiaal - ventielbehuizing deksel materiaal: Roestvrij staal
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
Werking - handbediening: Nee
Goedkeuringen - nominaal vermogen: 8 W.
Type goedkeuring: Drinkwater voor materiaalgoedkeuring
Soort goedkeuring: KTW-BWGL
Spanning frequentie: 50 Hz

Soortnaam: Magneetventiel

Voedingsspanning: 230 V

Operationele druk (max.): 0 bar

Materiaal (behuizing): Messing

Aansluiting: G 3/4

Bedrijfstemperatuurbereik: -30 °C (min)

Temperatuurbereik van het medium: -30 tot 90 °C

Fabrikantnr.: 252399

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -30 °C

Afdichtmateriaal: EPDM

Functie: 2/2-weg

Max. medium temperatuur: 90 °C

Min. medium temperatuur: -30 °C

Medium: Vloeibare media

Nominale breedte: 20 mm

: 80 mm

: IP65

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -30 °C

Wijze van werking: In rust gesloten

KV-waarde: 8.3 m³/h

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Operationele druk (max.)

Materiaal (behuizing)

Soortnaam

Bürkert Magneetventiel 20004793 6213 24 V/AC G 1 1 stuk(s)

Artikelnummer:2482758

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1

10 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 301,65^*

Bürkert Magneetventiel 20004795 6213 24 V G 1 1/4 Nominale breedte 25 mm Servogestuurd 1 stuk(s)

Artikelnummer:3048011

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1 1/4

0 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 309,92^*

Bürkert Magneetventiel 20008169 6213 24 V/AC, 24 V/DC G 1 1/2 mof 1 stuk(s)

Artikelnummer:2482759

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1 1/2 mof

10 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 483,47^*

Bürkert Magneetventiel 20008170 6213 24 V/AC, 24 V/DC G 2 Nominale breedte 40 mm Servogestuurd 1 stuk(s)

Artikelnummer:2482760

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 2

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 519,83^*

Bürkert Magneetventiel 231578 6213 12 V G 1/2 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Artikelnummer:3046807

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

12 V

G 1/2

0 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Bürkert Magneetventiel 239869 6213 24 V G 3/4 Nominale breedte 20 mm Servogestuurd 1 stuk(s)

Artikelnummer:3047181

Leverbaar vr. 16 okt.

10 Stuk(s)Conrad Electronic

24 V

G 3/4

0 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 165,28^*

Bürkert Magneetventiel 241792 6213 230 V G 1/2 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Artikelnummer:3047184

Leverbaar vr. 16 okt.

30 Stuk(s)Conrad Electronic

230 V

G 1/2

0 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Bürkert Magneetventiel 243027 6213 230 V G 3/8 Nominale breedte 10 mm In rust gesloten 1 stuk(s)

Artikelnummer:3046869

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

230 V

G 3/8

0 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Bürkert Magneetventiel 246249 6213 24 V G 3/8 Nominale breedte 10 mm Servogestuurd 1 stuk(s)

Artikelnummer:3046975

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

24 V

G 3/8

0 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Bürkert Magneetventiel 246252 6213 24 V G 1/2 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Artikelnummer:3046905

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1/2

0 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Documenten en downloads

Datablad

Datablad 3046906 Bürkert Magneetventiel 252399 6213 230 V G 3/4 Nominale breedte 20 mm In rust gesloten 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3046906 Bürkert Magneetventiel 252399 6213 230 V G 3/4 Nominale breedte 20 mm In rust gesloten 1 stuk(s)

Omschrijving

De klep 6213 EV is een servogestuurd membraanventiel van de S.EV-serie. De veerkoppeling van het membraan ondersteunt het openingsproces van de klep. In de standaarduitvoering is het ventiel geschikt voor gebruik in vloeistoffen. Voor het volledig openen is een minimale verschildruk nodig. Voor gas- en vacuümtoepassingen is een afzonderlijke uitvoering (HP00) verkrijgbaar, die het ventiel zonder verschildruk opent. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen beschikbaar. Het behuizingsaanbod omvat messing, roestvrij staal en gietijzer. Voor andere markten is een onttinkingsbestendig messing beschikbaar. Voor het verminderen van het elektrische stroomverbruik tijdens het gebruik zijn spoelen met geïntegreerde kick and Drop Elektronik in dubbele spoeltechnologie verkrijgbaar.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
