Name: Bürkert Pneumatiekventiel 6510 338330 2.5 tot 10 bar 1 stuk(s)
Brand: Bürkert
SKU: 3047401
Availability: InStock

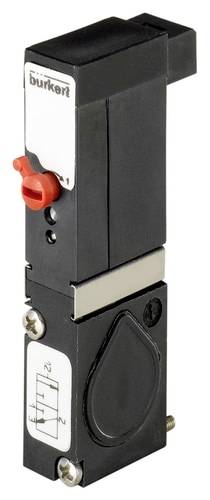

Het beeld toont een zwart, rechthoekig ventiel met een rode knop en een kleine schets aan de voorkant die de stromingsrichting aangeeft.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 19 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 69,41 / Stuk)

€ 69,41

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3/2-weg pneumatisch ventiel 10 mm

Compact ontwerp
Snelle schakeltijden
Laag elektrisch stroomverbruik

Technische specificaties

Aandrijving - handbedieningsmateriaal: Geen handmatige bediening aanwezig
Uitrusting (ventieleiland) - oprijmaat 1: 11 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 50 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 2,5 bar
Druk & temperatuur - nominale druk max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Kabel draad
Elektrische aansluiting - elektrische aansluiting positie: Ten opzichte van de voedingszijde
Elektrische aansluiting - elektrische aansluiting lengte kabel: 200 mm
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2
Elektrische aansluiting - elektrische aansluiting 1 leiding materiaal: FEP (perfluorethyleenpropyleen-copolymeer)
Elektrische aansluiting - elektrische aansluiting draad 1 kleur: Rood
Elektrische aansluiting - elektrische aansluiting draad 2 kleur: zwart
Elektrische aansluiting - elektrische aansluiting doorsnede kabel (AWG): AWG 24
Elektrische aansluiting - elektrische aansluiting doorsnede (mmm-m): 0,2 mmm-m
Elektrische aansluiting - elektrische aansluiting polariteit: Rode kabel +, zwarte kabel -
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 10 ms
Apparaateigenschappen - schakeltijd sluiten max.: 15 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Apparaateigenschappen - bevestiging type: Schroeven die kunststof snijden
Apparaateigenschappen - bevestiging afmetingen: M2 x 20
Apparaateigenschappen - bevestiging materiaal: Staal
Nominale breedte (kV-waarde) - QNn-waarde (gas): 150 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 0,6 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 2,5 mm
Proces-/leidingaansluiting - voedingsaansluiting type: Flens
Proces-/leidingaansluiting - Flensbeeld: FM08
Proces-/leidingaansluiting - werkaansluiting type: Flens
Proces-/leidingaansluiting - werkaansluiting positie: Op de pneumatische module
Proces-/leidingaansluiting - werkaansluiting flensbeeld: FM08
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Nee
Spoel (kern) - spoelgrootte: 10 mm
Spoel (kern) - elektrisch stroomverbruik min.: 0,8 W.
Spoel (kern) - elektrisch stroomverbruik max.: 0,8 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal contact met het medium: PPS (polyfenyleensulfide)
Materialen - voorsturing materiaal omgevingscontact: PPS (polyfenyleensulfide)
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
Werking - handbediening: Nee
Werking - handmatige bediening type: Niet aanwezig
Werking - handmatige vergrendeling: Geen handmatige bediening aanwezig
Werkingswijze - handbediening schroefsleuf: Geen handbediening aanwezig

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 338330

Operationele druk (max.): 10 bar

Werkingsdruk (min.): 2.5 bar

Bedrijfsdruk: 2.5 tot 10 bar

Aandrijving: Perslucht

Buis-Ø: 2.5 mm

: IP65

Type: 6510

Max. medium temperatuur: 50 °C

Min. medium temperatuur: -10 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047401 Bürkert Pneumatiekventiel 6510 338330 2.5 tot 10 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047401 Bürkert Pneumatiekventiel 6510 338330 2.5 tot 10 bar 1 stuk(s)

Omschrijving

Type 6510 bestaat uit een vooruitstuurflipper-magneetventiel type 6144 en een pneumatische stoelventiel. Het flipperwersysteem maakt het schakelen van hoge drukken bij een laag stroomverbruik en met korte schakeltijden mogelijk. Alle ventielen zijn standaard voorzien van handnoodbediening. Type 6510 is koppelbaar en met stekkeraansluiting naar achteren bij voorkeur op ventieleilanden type 8640 en met stekkeraansluiting aan de voorkant bij voorkeur op ventielblokken voor het aansturen van pneumatische aandrijvingen te gebruiken.

De teksten voor dit artikel zijn automatisch vertaald.
