Name: Bürkert Pneumatiekventiel 6527 156337 2 tot 10 bar 1 stuk(s)
Brand: Bürkert
SKU: 3047109
Availability: InStock

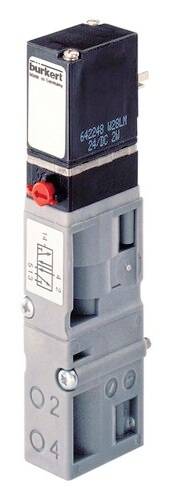

'Elektrisch magneetventiel van Bürkert met grijze en zwarte behuizingskleur, voorzien van technische specificaties.'

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

5/2-weg pneumatisch ventiel 16 mm

Compacte klep
Snelle schakeltijden
Laag elektrisch stroomverbruik
Wipvoorsturing in DC

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Uitrusting (ventieleiland) - oprijmaat 1: 16,5 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: FKM (Fluorrubber)
Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 50 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 2 bar
Druk & temperatuur - nominale druk max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm C conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 20 ms
Apparaateigenschappen - schakeltijd sluiten max.: 12 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Kenmerken apparaat - bevestiging type: Metrische schroeven
Apparaateigenschappen - bevestiging afmetingen: M3 x 30
Apparaateigenschappen - bevestiging materiaal: Staal
Nominale breedte (kV-waarde) - QNn-waarde (gas): 700 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 6 mm
Proces-/leidingaansluiting - voedingsaansluiting type: Flens
Proces-/leidingaansluiting - Flensbeeld: FM17
Proces-/leidingaansluiting - werkaansluiting type: Flens
Proces-/leidingaansluiting - werkaansluiting positie: Op de pneumatische module
Proces-/leidingaansluiting - werkaansluiting flensbeeld: FM17
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spoel (kern) - spoelgrootte: 16 mm
Spoel (kern) - elektrisch stroomverbruik min.: 2 W.
Spoel (kern) - elektrisch stroomverbruik max.: 2 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
Materialen - voorsturing materiaal omgevingscontact: PA (polyamide)
Werkingswijze - Fluidische leidingaansluiting aantal: 5
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: H/Z - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 GESCH/Z - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 GESC
Werking - handbediening: Ja
Werking - handmatige bediening type: Draaihendel
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 156337

Operationele druk (max.): 10 bar

Werkingsdruk (min.): 2 bar

Bedrijfsdruk: 2 tot 10 bar

Aandrijving: Perslucht

Buis-Ø: 6 mm

: IP65

Type: 6527

Max. medium temperatuur: 50 °C

Min. medium temperatuur: -10 °C

Documenten en downloads

Datablad

Datablad 3047109 Bürkert Pneumatiekventiel 6527 156337 2 tot 10 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047109 Bürkert Pneumatiekventiel 6527 156337 2 tot 10 bar 1 stuk(s)

Omschrijving

De kleppen van het type 6527 bestaan uit een voorstuurwipmagneetklep van het type 6106 en een pneumatische stoelklep. Het werkprincipe maakt het schakelen van hoge drukken bij een laag stroomverbruik en met korte schakeltijden mogelijk. De ventielen zijn koppelbaar en met stekkeraansluiting achter bij voorkeur geschikt voor ventieleilanden (types 8640 of 8644) en met stekkerkennis aan de voorkant bij voorkeur op ventielblokken voor het aansturen van pneumatische aandrijvingen. De stuurventielen zijn standaard met een handbediening uitgerust.
