Name: Bürkert Schuinzittend ventiel 2100 235508 0 tot 16 bar 1 stuk(s)
Brand: Bürkert
SKU: 3046808
Availability: InStock

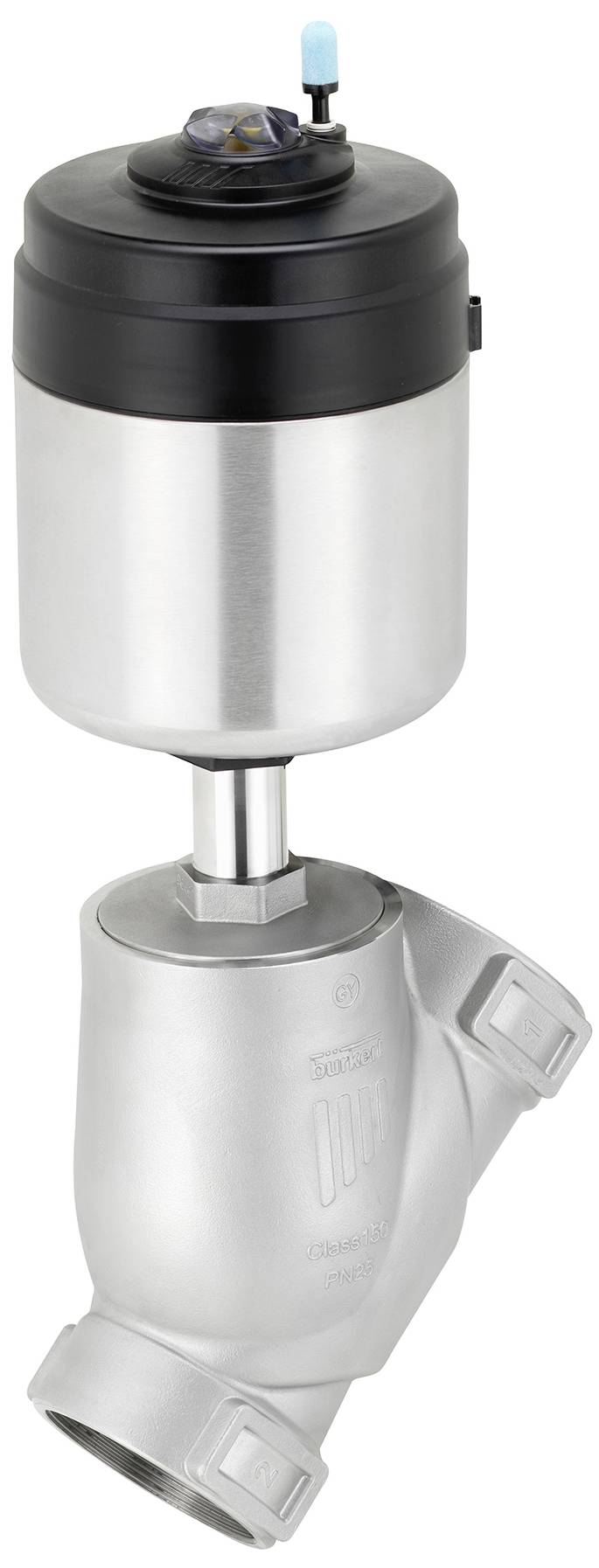

Pneumatisch bediend ventiel met een roestvrij stalen behuizing en een zwarte bedieningskop, veelal gebruikt in industriële vloeistofinstallaties.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 379,34 / Stuk)

€ 379,34

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandrijving - uitvoering aandrijving: ELEMENT
Aandrijving - grootte aandrijving: 70 mm
Aandrijving - instelvraag via magneetzuiger: Nee
Aandrijving - aandrijving materiaal categorie: Kunststoffen
Aandrijving - aandrijving materiaal: PPS (polyfenyleensulfide)
Aandrijving - O-ring tussen deksel en loopbus: Nee
Aandrijving - stuurluchtaansluiting type: Binnendraad
Aandrijving - stuurluchtaansluiting schroefdraadtype: G
Aandrijving - stuurluchtaansluiting diameter (inch): 1/8 inch
Aandrijving - stuurluchtaansluiting positie: In kabelrichting
Aandrijving - stuurluchtaansluiting materiaal: Roestvrij staal
Aandrijving - interface voor aandrijving: Metrisch
Aandrijving - aandrijving verhoogde chemische bestendigheid: Nee
Aandrijving - regelkegel: Nee
Aandrijving - stuurluchtaansluiting 1 voorgemonteerd: Niet uitgerust
Aandrijving - stuurluchtaansluiting 2 voorgemonteerd: Geluiddemper 780779
Aandrijving - pendelplaat materiaal: Roestvrij staal
Aandrijving - pendelschotel: Met
Afdichtingsmateriaal - zuigerafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - zuigerafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Kunststoffen
Afdichtingsmateriaal - Zitafdichting materiaal: PTFE (polytetrafluorethyleen)
Afdichtingsmateriaal - afdichting nippel-behuizing materiaal: Grafiet
Afdichtmateriaal - verpakte afdichting meegeleverd: Nee
Druk & temperatuur - nominale druk (DIN en 1333): PN 25
Druk & temperatuur - temperatuur medium min: -10 °C
Druk en temperatuur - temperatuur medium max. 185 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max.: 100 °C
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - nominale druk max. 16 bar
Druk & temperatuur - stuurdruk min. 4,8 bar
Druk & temperatuur - stuurdruk max. 10 bar
Druk & temperatuur - nominale druk (DIN en 1759): Klasse 150
Druk & temperatuur - stuurdruk vacuüm: Nee
Apparaateigenschappen - productsubgroep: Op/op ventielen
Eigenschappen apparaat - inbouwlengte: 90 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Klep met schuine zitting
Apparaateigenschappen - ventielaansturing type: Pneumatisch
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Kenmerken apparaat - ruwe klepbehuizing productie: Gegoten
Eigenschappen apparaat - aanstroming: Onder de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
medium & kalibratie - geschikt voor CIP: Ja
medium & kalibratie - geschikt voor SIP: Ja
Nominale breedte (kV-waarde) - kV-waarde (water): 18 m3/h
Nominale breedte (kV-waarde) - nominale breedte behuizing: 25 mm
Nominale breedte (kV-waarde) - nominale breedte behuizing (IN): 1 inch
Nominale breedte (kV-waarde) - nominale zitafstand: 25 mm
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Materialen - ventielbehuizing materiaal categorie: Metalen
Materiaal - ventielbehuizing materiaal: Roestvrij staal
Materialen - klepbehuizing oppervlaktebewerking binnen: Onbehandeld
Materialen - klepbehuizing oppervlaktebewerking buitenkant: Onbehandeld
Materiaal - buis materiaal: Roestvrij staal
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - handbediening: Nee
Werkingswijze - besturingsfunctie: A - in rustpositie gesloten (NC)
Werking - extra handbediening meegeleverd: Nee
Goedkeuringen - testcertificaat 3.1 meegeleverd: Nee
Soort goedkeuring: Materiaal-goedgekeurd voedsel
Soort vergunning: Levensmiddelen (EG) 19352004 conform verklaring van de fabrikant

Soortnaam: Schuinzittend ventiel

Afleesbereik (min.): 0 bar

Afleesbereik (max.): 16 bar

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 235508

Operationele druk (max.): 16 bar

Werkingsdruk (min.): 0 bar

Bedrijfsdruk: 0 tot 16 bar

Buis-Ø: 25 mm

Type: 2100

Max. medium temperatuur: 185 °C

Min. medium temperatuur: -10 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3046808 Bürkert Schuinzittend ventiel 2100 235508 0 tot 16 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3046808 Bürkert Schuinzittend ventiel 2100 235508 0 tot 16 bar 1 stuk(s)

Omschrijving

Het schuine zitventiel type 2100 is speciaal voor decentrale procesautomatisering geoptimaliseerd en voldoet aan alle praktische eisen, ook onder moeilijke gebruiksomstandigheden. Het unieke design maakt de eenvoudige integratie van automatiseringseenheden in alle uitbreidingsfasen mogelijk, van de elektrische/optische positieterugmelding via de pneumatische aansturing tot de geïntegreerde veldbusinterface. Maximale levensduur en dichtheid worden bereikt door de beproefde zelfnastellende dakmanchetten-spindelverpakking.
Het zeer geïntegreerde systeem van klep en automatiseringseenheid wordt gekenmerkt door compactheid en gladde oppervlakken in het design, geïntegreerde stuurluchtkanalen, de beschermingsklassen IP65/67, NEMA type 4X en een hoge chemische bestendigheid.
