Name: Bürkert Wipklep 6106 138319 -1 tot 1 bar 1 stuk(s)
Brand: Bürkert
SKU: 3047006
Availability: InStock

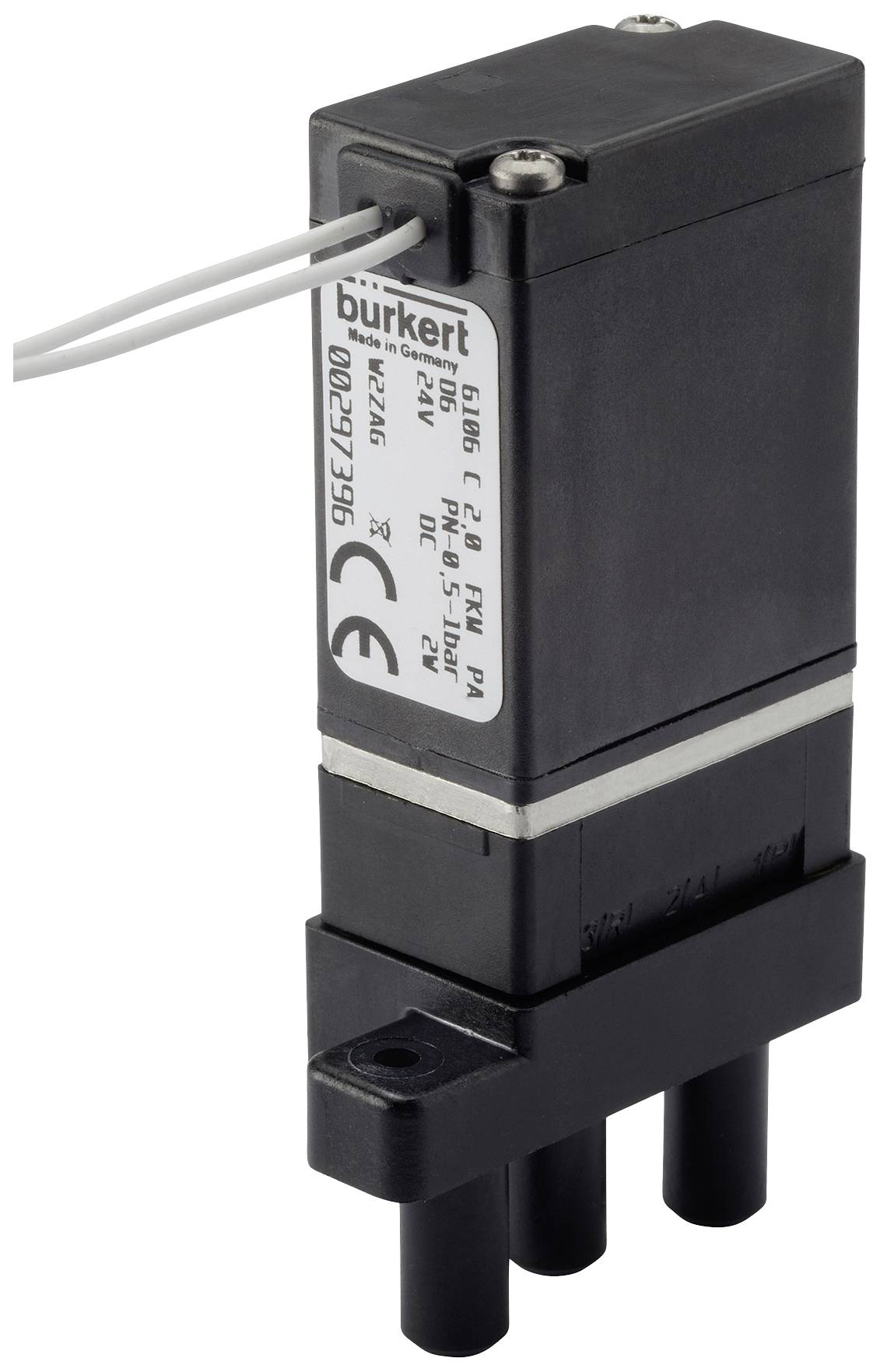

'Bürkert Ventiel', een rechthoekig zwart apparaat met twee kabels en drie aansluitingen aan de onderkant.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 52,88 / Stuk)

€ 52,88

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max. 55 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: -1 bar
Druk & temperatuur - nominale druk max.: 1 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm C conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Via kabelaansluiting 1
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Apparaateigenschappen - aandrijfwijze: Wip
Apparaateigenschappen - werking: Direct werkend
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - breedte (nominale waarde): 16 mm
Kenmerken apparaat - schakeltijd openen typisch: 25 ms
Kenmerken apparaat - schakeltijd sluiten typisch: 25 ms
Kenmerken apparaat - bevestiging (flens) type: Metrische schroeven
Apparaateigenschappen - bevestiging (flens) materiaal: Staal
Nominale breedte (kV-waarde) - QNn-waarde (gas): 70 L/min.
Nominale breedte (kV-waarde) - ventiel nominale breedte: 1,6 mm
Proces-/leidingaansluiting - leidingaansluiting 1 type: Flens
Proces-/leidingaansluiting - leidingaansluiting 2 type: Flens
Proces-/leidingaansluiting - leidingaansluiting 1 flens: Borstelflens 16 x 27 uitvoering D3Bürkert-flens 16 x 27 uitvoering D3
Proces-/leidingaansluiting - leidingaansluiting 3 type: Flens
Proces-/leidingaansluiting - leidingaansluiting 2 flens: Borstelflens 16 x 27 uitvoering D3Bürkert-flens 16 x 27 uitvoering D3
Proces-/leidingaansluiting - leidingaansluiting 3 flens: Borstelflens 16 x 27 uitvoering D3Bürkert-flens 16 x 27 uitvoering D3
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Spoel (kern) - spoel type: Vastgeschroefd
Spoel (kern) - spoel materiaal (verpakking): PPS (polyfenyleensulfide)
Spoel (kern) - nominaal vermogen DC: 2,5 W.
Spoel (kern) - spoeldeksel kleur: zwart
Materialen - vloeistofbehuizing materiaal: PA (polyamide)
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: T - universeel inzetbaar - aansluitbezetting 1 (P/NC), 2 (A/in/out) en 3 (R/NO) volgens inzetT - universeel inzetbaar - aansluitbezetting 1 (P/NC), 2 (A/in/out) en 3 (R/NO) volgens gebruik
Werking - handbediening: Ja
Werking - handmatige bediening type: Draaihendel
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja
Werking - handmatige bediening positie: Via kabelaansluiting 1
Goedkeuringen - nominaal vermogen: 2 W.

Soortnaam: Wipklep

Afleesbereik (min.): -1 bar

Afleesbereik (max.): 1 bar

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 138319

Operationele druk (max.): 1 bar

Werkingsdruk (min.): -1 bar

Bedrijfsdruk: -1 tot 1 bar

Aandrijving: Gasvormige media

Breedte: 16 mm

Buis-Ø: 1.6 mm

Type: 6106

Max. medium temperatuur: 55 °C

Min. medium temperatuur: -10 °C

Documenten en downloads

Datablad

Datablad 3047006 Bürkert Wipklep 6106 138319 -1 tot 1 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047006 Bürkert Wipklep 6106 138319 -1 tot 1 bar 1 stuk(s)

Omschrijving

De direct werkende wipmagneetkleppen type 6106 zijn met name geschikt voor neutrale gasvormige media. De warmte-invoer in het medium is minimaal, omdat de behuizing van de spoel bovendien door een roestvrijstalen plaat is gescheiden. De ventielen kunnen direct worden aangeflenst of ook afzonderlijk of op multiaansluitplaat worden gemonteerd. Ze kunnen worden gebruikt voor het doseren, vullen, mengen en verdelen.
