Chauvin Arnoux C.A 6108 Apparaattester Kalibratie (ISO) VDE-norm 0701-0702
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details

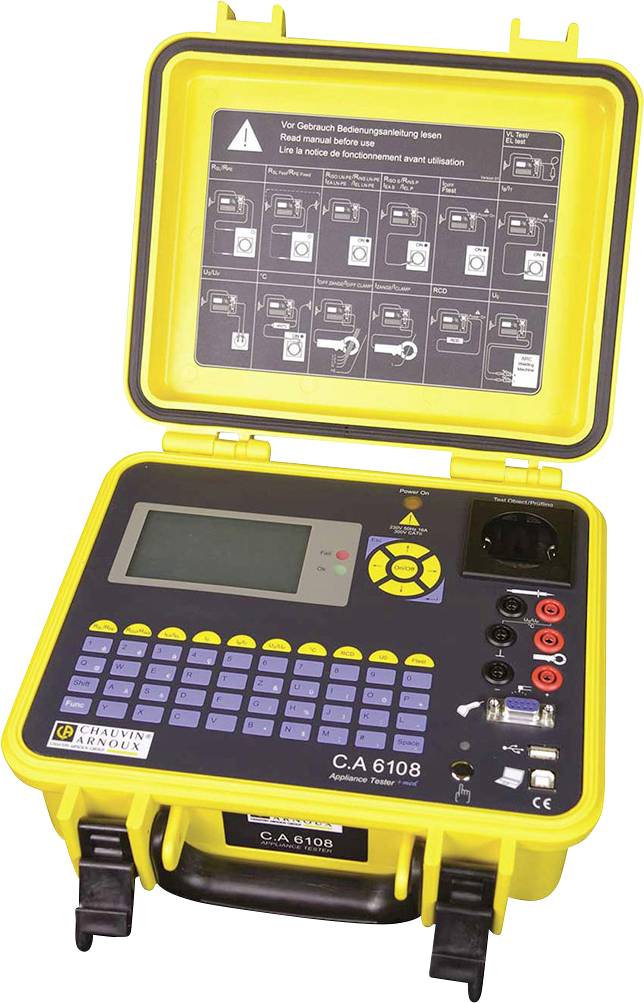

Apparaattester C.A. 6108
- Controle conform DIN VDE 0701-0702
- Controle van elektrische medische apparaten conform DIN VDE 0751-1
- Controle van vlambooglasprocédés apparaten conform DIN VDE 0544-4
- Automatische testprocedure
- Groot LCD-Display
Technische specificaties
- Soortnaam
Apparaattester
ISO
- Meetcategorie
CAT II 300 V
- Interfaces
USB
RS232
- Afm.
(l x b x h) 125 x 270 x 250 mm
- Gewicht
3 kg
IP20
IP40
- Meetbereik (VDE)
Weerstand van de beschermingsgeleider
Isolatieweerstand
Verschilstroom
Lekstroom
Contactstroom
Stroom
Spanning
Vermogen
- DIN-norm
DIN VDE 0701-0702
- Weergave
Digitaal (LCD)
- Breedte
270 mm
- Hoogte
250 mm
125 mm
- Testprocedure
Automatisch
Handmatig
- Spanningsverzorging
230 V/AC
Werkt op het lichtnet
- Aantal geheugenplaatsen
100000
- Geheugen
Ja
- Type
C.A 6108
- VDE-norm
0701-0702
- Bijzonderheden
RCD/FI test
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1666160 Chauvin Arnoux C.A 6108 Apparaattester Kalibratie (ISO) VDE-norm 0701-0702
Datablad 1666160 Chauvin Arnoux C.A 6108 Apparaattester Kalibratie (ISO) VDE-norm 0701-0702
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1666160 Chauvin Arnoux C.A 6108 Apparaattester Kalibratie (ISO) VDE-norm 0701-0702
Gebruiksaanwijzingen en veiligheidsinformatie 1666160 Chauvin Arnoux C.A 6108 Apparaattester Kalibratie (ISO) VDE-norm 0701-0702
Omschrijving
De apparaattester C.A 6108 dient voor de veiligheidstechnische controle van elektrische bedrijfsmiddelen conform DIN VDE 0701-0702 resp. ÖVE 8701 en DGUV voorschrift 3 en van elektromedische apparaten conform DIN VDE 0751-1 resp. ÖVE 8751 kunnen. Optioneel maakt het apparaat eveneens het testen van vlambooglasprocédés apparaten conform DIN VDE 0544-4.
Op het grootformaat verlichte display wordt de gebruiker in elk testprocedure zowel door een contextgevoelige Help in normale tekst als door aansluitschema's geleid. Alle resultaten worden met goed/slecht-beoordeling weergegeven.
Dankzij de volwaardige querty-toetsenbord en de grote interne geheugen kunnen alle informatie over de testobjecten of opmerkingen over hun testresultaten direct ter plaatse in apparaattester worden ingevoerd. Bij de testrapport maken is daarmee een lastige nabewerking niet meer nodig. Om ook bij neueingaben herhalingscontroles te voorkomen, bestaat de mogelijkheid, stamgegevens naar het apparaat over te dragen. Alle informatie resp. meet configuraties het testobject kunnen dus direct of met behulp van een barcode- of transponders scanner opgeroepen en opnieuw worden gebruikt.
Alle metingen vinden plaats via slechts één stopcontact en een meetsonde met volautomatische leiding compensatie. Een extra eurocontact staat voor een directe volledige controle van door koelapparaataansluiting- en verlengkabels - standaard of optioneel met RCD type A/B resp. PRCD, PRCD-S, PRCD-K - ter beschikking. Diverse verlengkabel adapters voor verschillende draaistroom-systemen (16, 32, of 63 A) zijn ook beschikbaar.
Met behulp van een als accessoire leverbare stroomtang, kunnen lekstromen direct op vast aangelsoten apparaten meten zonder deze los te maken. Voor de meting van afleidstromen op de-testobjecten worden diverse geschikte meetadapter aangeboden.
Om de stroomvreters in de stand-by stand op het spoor te gaan, bestaat de mogelijkheid, desgewenst een stand-by-stroom- en -vermogensmeting volgens EU-verordening 1275/2008 te activeren.
De apparaattester C.A 6108 beschikt over een groot intern geheugen voor 100000 metingen en een USB-interface voor bidirectionele gegevensuitwisseling met een PC via USB-stick of -kabel.
De extreem eenvoudig te bedienen PC-software C.A Appliance "standaard" biedt behalve de rapportage onder andere de mogelijkheid stam- en testgegevens gegevens automatisch in standaardformaten (Microsoft Word™ en Excel™) te beheren en archiveren.
De teksten voor dit artikel zijn automatisch vertaald.
Op het grootformaat verlichte display wordt de gebruiker in elk testprocedure zowel door een contextgevoelige Help in normale tekst als door aansluitschema's geleid. Alle resultaten worden met goed/slecht-beoordeling weergegeven.
Dankzij de volwaardige querty-toetsenbord en de grote interne geheugen kunnen alle informatie over de testobjecten of opmerkingen over hun testresultaten direct ter plaatse in apparaattester worden ingevoerd. Bij de testrapport maken is daarmee een lastige nabewerking niet meer nodig. Om ook bij neueingaben herhalingscontroles te voorkomen, bestaat de mogelijkheid, stamgegevens naar het apparaat over te dragen. Alle informatie resp. meet configuraties het testobject kunnen dus direct of met behulp van een barcode- of transponders scanner opgeroepen en opnieuw worden gebruikt.
Alle metingen vinden plaats via slechts één stopcontact en een meetsonde met volautomatische leiding compensatie. Een extra eurocontact staat voor een directe volledige controle van door koelapparaataansluiting- en verlengkabels - standaard of optioneel met RCD type A/B resp. PRCD, PRCD-S, PRCD-K - ter beschikking. Diverse verlengkabel adapters voor verschillende draaistroom-systemen (16, 32, of 63 A) zijn ook beschikbaar.
Met behulp van een als accessoire leverbare stroomtang, kunnen lekstromen direct op vast aangelsoten apparaten meten zonder deze los te maken. Voor de meting van afleidstromen op de-testobjecten worden diverse geschikte meetadapter aangeboden.
Om de stroomvreters in de stand-by stand op het spoor te gaan, bestaat de mogelijkheid, desgewenst een stand-by-stroom- en -vermogensmeting volgens EU-verordening 1275/2008 te activeren.
De apparaattester C.A 6108 beschikt over een groot intern geheugen voor 100000 metingen en een USB-interface voor bidirectionele gegevensuitwisseling met een PC via USB-stick of -kabel.
De extreem eenvoudig te bedienen PC-software C.A Appliance "standaard" biedt behalve de rapportage onder andere de mogelijkheid stam- en testgegevens gegevens automatisch in standaardformaten (Microsoft Word™ en Excel™) te beheren en archiveren.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Groot display met hoog contrast
- Meting aardkabelweerstand met 200 mA en 10 A teststroom
- Directe identificatie van testobjecten via toetsenbord, barcode- of transponders scanner
- Stroomtangaansluiting voor de controle van apparaten met vaste aansluiting en draaistroom-testobjecten via CEE-adapter
- Controle van verlengsnoeren Standard of met RCD type A/B (bouwstroomverdeler) resp. PRCD, PRCD-S, PRCD-K (optie)
- Apparaataansluiting- en verlengkabels direct controleerbaar
- Automatische testprocedure met duidelijke instructies in Duits en aansluiting pictogrammen
- Goed/slecht-beoordeling via LED's (groen/rood)
- Functietest met vermogensmeting in echte effectieve waarde
- Tests conform DIN VDE 0544-4/IEC 60974-4 vrij schakelbaar (optie)
- Controle van de stand-by-stroomopname volgens EU-verordening 1275/2008 (optie)
- Datageheugen voor 100.000 metingen en 100 klanten
- Gegevensuitwisseling via USB-stick en USB-kabel
- Database software met upload van de stamgegevens vanaf de PC
- Extreem robuuste behuizing voor gebruik in het veld
Omvang van de levering
- 1 sondemeetkabel voor RSL + IB (2 m)
- 1 netkabel 16 A
- 1 USB-kabel
- 1 demo-protocolsoftware C.A Appliance "Standaard"
- 1 gebruiksaanwijzing (Duits) op CD
- De opties RCD / PRCD 30, ARC-welding en stand-by kunnen alleen samen met het basisapparaat worden besteld! Geen latere montage achteraf mogelijk.
Opmerkingen
De opties RCD / PRCD 30, ARC-welding en stand-by kunnen alleen samen met het basisapparaat worden besteld! Geen latere montage achteraf mogelijk.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
