DEHN 942440 DG MP TNS ACI 275 FM Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Aantal
Totaal (€ 326,45 / Stuk)
€ 326,45
excl. btw
Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Technische specificaties
- Energetisch geöriënaarde bescherming tegen het eindapparaat (≤ 10 m) type 2 + type 3
- Hoogste permanente spanning: AC [L-PE] (UC) 275 V (50 / 60 Hz)
- Hoogste permanente spanning: AC [N-PE] (UC) 255 V (50 / 60 Hz)
- Nominale lekstroom: (8/20 μs) (in) 20 kA
- Nominale laststroom bij V-doorgangsbedrading: (IL) 40 A.
- Beschermingsniveau [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
- Beschermingsniveau [L-PE] / [N-PE] bij 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
- Reactietijd (ta): ≤ 100 ns
- Extra externe zekering nodig: nee
- Kortsluitvastheid (ISCCR): 25 kAeff
- Max. Overstroombeveiliging aan de netzijde bij V-doorgangsbedrading: 40 A g
- Max. Overstroombeveiliging aan de netzijde bij steekbedrading (dubbele aansluiting 2 x 10 mmm): Geen
- TOV-spanning (UT) – karakteristiek 335 V / 5 sec. – Stevigheid
- TOV-spanning (UT) - karakteristiek 440 V / 120 min. – Stevigheid
- Lekstroom: Geen lekstroom
- Functie-/storingsweergave: Groen/rood
- Aantal poorten: 1
- Aansluitdoorsnede: (Min.) 1,5 mmm m-draad
- Aansluitdoorsnede: (Min.) 6 mmm/m fijndradig
- Aansluitdoorsnede: (Max.) 10 mmm in-/fijndradig
- Aansluitdoorsnede: (Min.) Met adereindhuls 1,5 mmm
- Aansluitdoorsnede: (Max.) met adereindhuls 6 mmm
- Aansluitdoorsnede: (Max.) met adereindhuls zonder kraag 10 mmm
- Montage op: 35 mm DIN-rail conform EN 60715
- Behuizingsmateriaal: Thermoplast, kleur rood, UL 94 V-0
- Inbouwplaats: Interieur
- Inbouwmaten: 4 te, DIN 43880
- Goedkeuringen: KEMA, VDE
- FM-contacten: Contactvorm wisselaar
- SCHAKELVERMOGEN: AC 250 V / 0,5 A
- SCHAKELVERMOGEN: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
- Soortnaam
Overspanningsafleider
- Overspanningsbeveiliging voor
Verdeelkast
- Lekstroom
20 kA
- Nominale spanning
230 V/AC
400 V/AC
- Aanspreektijd
≤ 100 ns
- Bedrijfstemperatuur
-40 tot +80 °C
IP20
- Fabrikantnr.
942440
- Kleur (specifiek)
Rood
- Normen
SPD conform en 61643-11 /... IEC 61643-11 type 2 / klasse II.

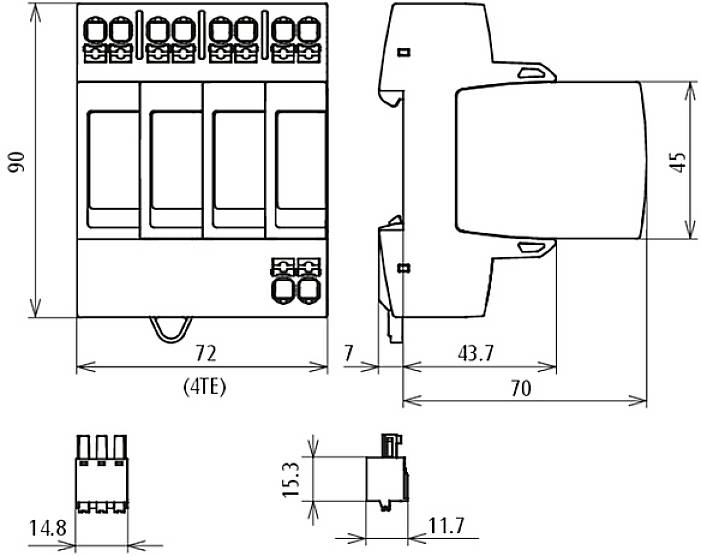

- Afm.
(b x h x d) 72 x 90 x 70 mm
- Breedte
72 mm
- Hoogte
90 mm
- Diepte
70 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2734566 DEHN 942440 DG MP TNS ACI 275 FM Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2734566 DEHN 942440 DG MP TNS ACI 275 FM Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)
Omschrijving

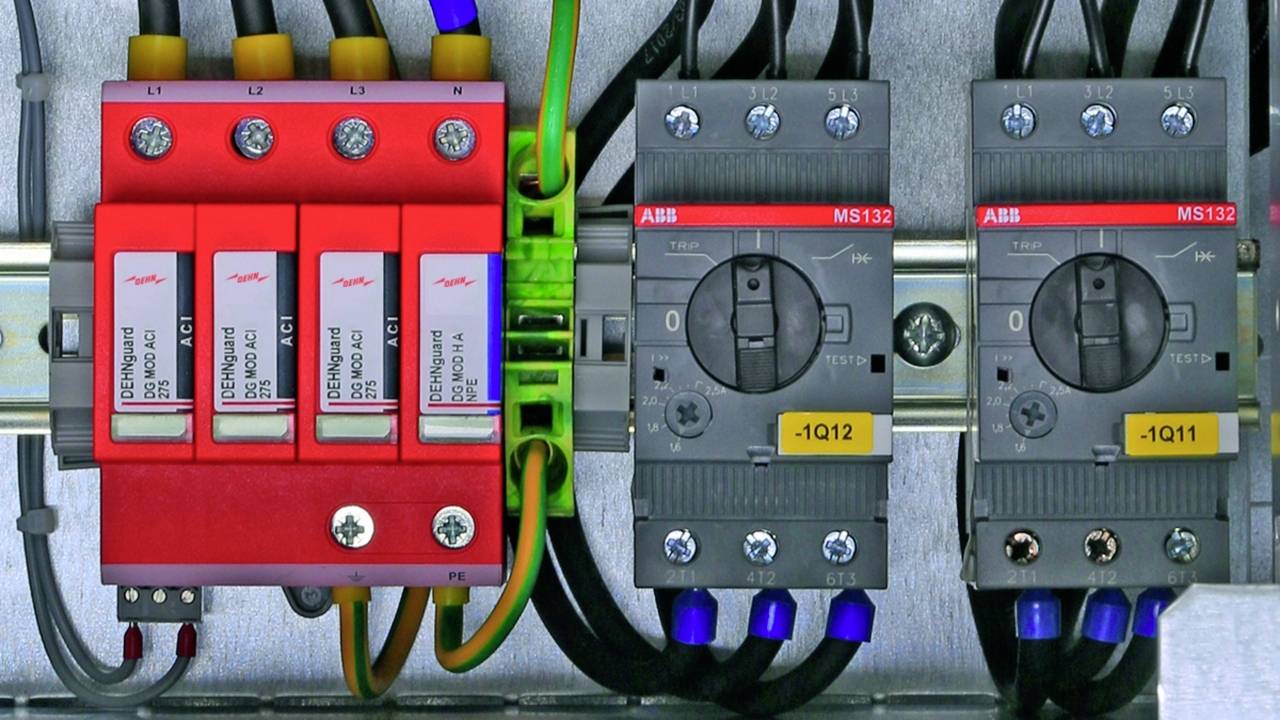

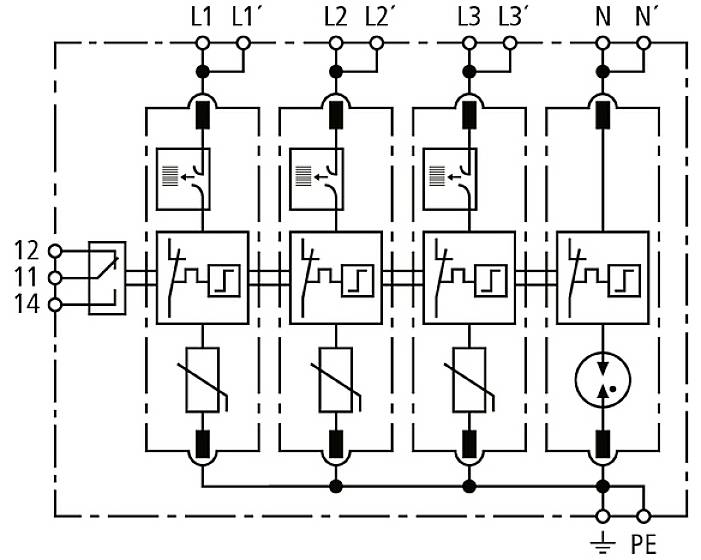

Meerpolige overspanningsafleider DEHNguard MP, type 2 conform en 61643-11, bestaande uit basisdeel met ingestoken beveiligingsmodules en dubbele push-in-aansluitklem geschikt voor steek- en doorgangsbedrading. Krachtige apparatenbescherming door afleiderbewaking met Thermo-Dynamic-Control. Om laagspanningsinstallaties van consumenten tegen overspanningen te beveiligen. Voor gebruik in het concept van bliksembeveiligingszones op de interfaces 0B-1 en hoger.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
