Name: FESTO 565772 DWB-63-50-Y-AB-G Scharniercilinder Materiaal (behuizing): Aluminium Slaglengte: 50 mm 1 stuk(s)
Brand: FESTO
SKU: 2800513
Availability: BackOrder

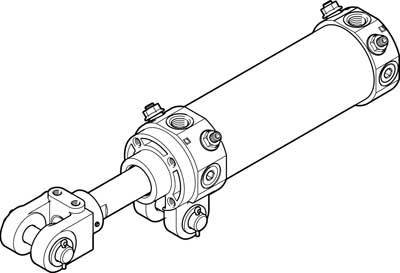

Technische tekening van een hydraulische cilinder met bevestiging aan beide uiteinden, toont details van de zuigerstang en de cilinderkast.

Afbeelding vergelijkbaar

Datasheet (PDF)

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 157,02 / Stuk)

€ 157,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Afstand gaffel tot zwenkbevestiging: 19.5 mm
Alternatieve aansluitingen: Zie producttekening
Botsenergie in de eindposities: 1.3 J
Soort bevestiging: Met accessoires - met zwenkbevestiging op het lagerdeksel
Werkdruk: 1 - 10 bar
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Bewegende massa bij een slag van 0 mm: 741 g.
Demping: PPV: Pneumatische demping aan beide zijden instelbaar
Dempingslengte: 20 mm
Inbouwpositie: willekeurig
Werking: Dubbelwerkend
Snelheidsregelaar: Aan beide zijden geïntegreerde smoorkleppen
Gewichtstoeslag per 10 mm slag: 42 g.
Basisgewicht bij 0 mm slag: 1600 g.
Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
Slag: 50 mm
Diameter zuiger: 63 mm
Uiteinde van de zuigerstang: Buitendraad met gaffel
Schroefdraad van de zuigerstang: M16x1,5
Constructieve opbouw: Zuiger - cilinderbuis - zuigerstang met gaffel - zwenkbevestiging aan lagerdeksel
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
CONFORM LABS: VDMA24364-B2-L.
Pneumatische aansluiting: G1/4
Positieherkenning: Voor naderingsschakelaar
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 1682 N
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 1870 N
Omgevingstemperatuur: -10 tot 60 °C
Materiaal schraper: Brons
Materiaal deksel: Spuitgietaluminium - geanodiseerd
Materiaal afdichtingen: NBR
Materiaal gaffel: Remuneratiestaal - gietstaal
Materiaal zuigerstang: Remuneratiestaal - hardverchroomd
Materiaal cilinderbuis: Aluminium kneedlegering - geanodiseerd
Materiaalinformatie: conform RoHS
Supplement bewegende massa per slag van 10 mm: 25 g.

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Soortnaam: Scharniercilinder

Slaglengte: 50 mm

Min. werkdruk: 1 bar

Operationele druk (max.): 10 bar

Min. temperatuur apparaat: -10 °C

Max. temperatuur apparaat: 60 °C

Fabrikantnr.: 565772

Uitvoering: Zuiger - cilinderbuis - zuigerstang met gaffel - zwenkbevestiging op lagerdeksel

Gewicht: 1600 g

Bouwgrootte: 63

Bevestigingsschroefdraad: M16 x 1.5

Aandrijving: Perslucht

Afdichtmateriaal: NBR

Persluchtaansluiting: G1/4"

Materiaal (behuizing): Aluminium

Diameter zuiger: 63 mm

Zuigerstang - materiaal: Getemperd staal

Zuigerstang - schroefdraad: M16 x 1.5

Kracht (max.): 1870 N

Materiaal: Aluminium

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Dubbelwerkend

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2800513 FESTO 565772 DWB-63-50-Y-AB-G Scharniercilinder Materiaal (behuizing): Aluminium Slaglengte: 50 mm 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2800513 FESTO 565772 DWB-63-50-Y-AB-G Scharniercilinder Materiaal (behuizing): Aluminium Slaglengte: 50 mm 1 stuk(s)

Omschrijving

Scharniercilinder DWB-63-50-Y-AB-G slag = 50 mm, zuigerdiameter = 63 mm, zuigerstangschroefdraad = M16x1,5, afstand gaffelkop tot zwenkbevestiging = 19,5 mm, demping = PPV: Pneumatische demping aan beide zijden instelbaar

De teksten voor dit artikel zijn automatisch vertaald.
