Name: FESTO Geleidingcilinder 4154799 DFM-10-20-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stuk
Brand: FESTO
SKU: 2802851
Availability: BackOrder

Zilveren pneumatische cilinder van Festo met twee parallel lopende stangen en schroefgaten aan één zijde.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 26 okt.

Aantal

Stuk(s)

Totaal (€ 119,83 / Stuk)

€ 119,83

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Botsenergie in de eindposities: 0.035 J
Bedrijfsmodus aandrijfeenheid: Juk
Werkdruk: 1.5 - 8 bar
Werkdruk MPa: 0.15 - 0.8 MPa
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Bewegende massa: 21 g.
Demping: P: elastische dempingsringen en -platen aan beide zijden
Inbouwpositie: willekeurig
Werking: Dubbelwerkend
Geleiding: Glijgeleiding
Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
Slag: 20 mm
Diameter zuiger: 10 mm
Constructieve opbouw: Leiderschap
Corrosiebestendigheidsklasse KBK: 1 - lage corrosiebelasting
Max. Laadvermogen afhankelijk van de slag bij gedefinieerde afstand xs: 2 N
Max. Toegestane Momentbelasting Mx afhankelijk van de slag: 0.034 Nm
Max. snelheid 1.7 m/s
Pneumatische aansluiting: M3
Positieherkenning: Voor naderingsschakelaar
Productgewicht: 60.5 g
Afstand tussen de nuttige last en de jochplaat: 10 mm
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 47 N
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 68 N
Omgevingstemperatuur: -10 tot 60 °C
Verdraaispel: 0.1 gram
Materiaal deksel: Hooggelegeerd staal roestvrij
Materiaal afdichtingen: NBR
Materiaal dynamische afdichtingen: HNBR
Materiaal eindplaat: Aluminiumlegering, geanodiseerd
Materiaal geleidestang: Hooggelegeerd staal roestvrij
Materiaal behuizing: aluminium kneedlegering, geanodiseerd
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaalinformatie: conform RoHS

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Soortnaam: Geleidingcilinder

Slaglengte: 20 mm

Operationele druk (max.): 8 bar

Min. temperatuur apparaat: -10 °C

Max. temperatuur apparaat: 60 °C

Fabrikantnr.: 4154799

Gewicht: 60.5 g

Bouwgrootte: 10

Min. werkdruk: 1.5 bar

Aandrijving: Perslucht

Afdichtmateriaal: NBR

Persluchtaansluiting: M3

Materiaal (behuizing): Aluminium kneedlegering

Diameter zuiger: 10 mm

Zuigerstang - materiaal: RVS

Zuigerstang-Ø: 10 mm

Kracht (max.): 2 N

Luchtaansluiting: M3

Materiaal: Aluminium kneedlegering

Medium: Perslucht

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Dubbelwerkend

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Slaglengte

Fabrikantnr.

Operationele druk (max.)

FESTO Geleidingcilinder 170885 DFM-80-25-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 25 mm 1 stuk(s)

Artikelnummer:2116256

Leverbaar vr. 23 okt.

Conrad Electronic

25 mm

170885

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 607,44^*

FESTO Geleidingcilinder 170887 DFM-80-80-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 80 mm 1 stuk(s)

Artikelnummer:2116258

Leverbaar vr. 23 okt.

Conrad Electronic

80 mm

170887

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 718,18^*

FESTO Geleidingcilinder 170888 DFM-80-100-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 100 mm 1 stuk(s)

Artikelnummer:2116259

Leverbaar vr. 23 okt.

Conrad Electronic

100 mm

170888

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 759,50^*

FESTO Geleidingcilinder 170889 DFM-80-125-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 125 mm 1 stuk(s)

Artikelnummer:2116260

Leverbaar vr. 23 okt.

Conrad Electronic

125 mm

170889

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 814,05^*

FESTO Geleidingcilinder 170890 DFM-80-160-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 160 mm 1 stuk(s)

Artikelnummer:2116261

Leverbaar vr. 23 okt.

Conrad Electronic

160 mm

170890

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 883,47^*

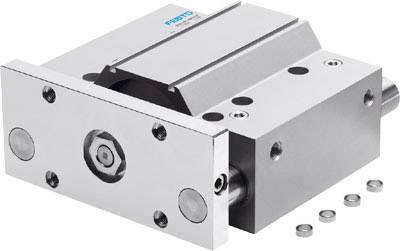

FESTO Geleidingcilinder 170891 DFM-80-200-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 200 mm 1 stuk(s)

Artikelnummer:2116262

Leverbaar vr. 23 okt.

Conrad Electronic

200 mm

170891

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 966,12^*

FESTO Geleidingcilinder 170892 DFM-100-25-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 25 mm 1 stuk(s)

Artikelnummer:2116263

Leverbaar vr. 23 okt.

Conrad Electronic

25 mm

170892

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 767,77^*

FESTO Geleidingcilinder 170893 DFM-100-50-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 50 mm 1 stuk(s)

Artikelnummer:2116264

Leverbaar vr. 23 okt.

Conrad Electronic

50 mm

170893

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 830,58^*

FESTO Geleidingcilinder 170894 DFM-100-80-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 80 mm 1 stuk(s)

Artikelnummer:2116265

Leverbaar vr. 23 okt.

Conrad Electronic

80 mm

170894

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 908,26^*

FESTO Geleidingcilinder 170895 DFM-100-100-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 100 mm 1 stuk(s)

Artikelnummer:2116266

Leverbaar vr. 23 okt.

Conrad Electronic

100 mm

170895

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 962,81^*

Documenten en downloads

Datablad

Datablad 2802851 FESTO Geleidingcilinder 4154799 DFM-10-20-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stuk

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2802851 FESTO Geleidingcilinder 4154799 DFM-10-20-P-A-GF Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stuk

Omschrijving

Geleidingscilinder DFM-10-20-P-A-GF met geïntegreerde geleiding. Zwaartepuntafstand van de nuttige last tot de jukplaat = 10 mm, slag = 20 mm, diameter van de zuiger = 10 mm, bedrijfsmodus aandrijfeenheid = juk, demping = P: elastische dempingsringen/-platen aan beide zijden
