Name: FESTO Geleidingcilinder 8118834 DFM-16-40-P-A-KF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 40 mm 1
Brand: FESTO
SKU: 2802927
Availability: BackOrder

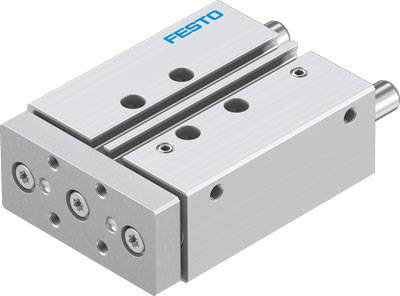

Een zilveren pneumatische cilinder met centrale sleuf, geproduceerd door Festo, toont precisiegeleiding en robuuste constructie.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal

Stuk(s)

Totaal (€ 354,55 / Stuk)

€ 354,55

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Alternatieve aansluitingen: Zie producttekening
Botsenergie in de eindposities: 0.15 J
Bedrijfsmodus aandrijfeenheid: Juk
Werkdruk: 2 - 10 bar
Werkdruk MPa: 0.2 - 1 MPa
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Bewegende massa: 294 g.
Demping: P: elastische dempingsringen en -platen aan beide zijden
Inbouwpositie: willekeurig
Werking: Dubbelwerkend
Geleiding: Kogelomloopleiding
Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
Slag: 40 mm
Diameter zuiger: 16 mm
Constructieve opbouw: Leiderschap
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
LABS-CONFORMITEIT: VDMA24364-B1/B2-L
Max. Moment Mx: 17.9 Nm
Max. Moment Mx statisch: 19.09 Nm
Max. Moment My: 10.5 Nm
Max. Moment My Static: 11.2 Nm
Max. Moment MZ: 10.5 Nm
Max. Moment MZ statisch: 11.2 Nm
Max. Laadvermogen afhankelijk van de slag bij gedefinieerde afstand xs: 82 N
Max. Toegestane Momentbelasting Mx afhankelijk van de slag: 2.92 Nm
Max. snelheid: 0.8 m/s
Max. Kracht Fy: 778 N
Max. Kracht Fy statisch: 830 N
Max. Kracht Fz: 778 N
Max. Kracht Fz statisch: 830 N
Pneumatische aansluiting: M5
Positieherkenning: Voor naderingsschakelaar
Productgewicht: 641 g
Zwaartepunt van de bewegende massa, afhankelijk van de slag: 31.2 mm
Afstand tussen de nuttige last en de jochplaat: 50 mm
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 90 N
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 121 N
Omgevingstemperatuur: -5 tot 60 °C
Varianten: Aanbevolen voor productie-installaties voor de productie van Li-ion batterijen
Materiaal deksel: Aluminium kneedlegering
Materiaal afdichtingen: NBR
Materiaal behuizing: aluminium kneedlegering
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaalinformatie = (* koper- en PTFE-vrij, * RoHS-conform)

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Soortnaam: Geleidingcilinder

Slaglengte: 40 mm

Operationele druk (max.): 10 bar

Diameter: 16 mm

Min. temperatuur apparaat: -5 °C

Max. temperatuur apparaat: 60 °C

Fabrikantnr.: 8118834

Gewicht: 641 g

Bouwgrootte: 16

Min. werkdruk: 2 bar

Aandrijving: Perslucht

Afdichtmateriaal: NBR

Persluchtaansluiting: M5

Materiaal (behuizing): Aluminium kneedlegering

Diameter zuiger: 16 mm

Zuigerstang - materiaal: RVS

Kracht (max.): 778 N

Luchtaansluiting: M5

Materiaal: Aluminium kneedlegering

Medium: Perslucht

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -5 °C

Wijze van werking: Dubbelwerkend

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2802927 FESTO Geleidingcilinder 8118834 DFM-16-40-P-A-KF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 40 mm 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2802927 FESTO Geleidingcilinder 8118834 DFM-16-40-P-A-KF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 40 mm 1

Omschrijving

Geleidingscilinder DFM-16-40-P-A-KF-F1A zwaarpuntsafstand van de nuttige last tot de Jochplaat = 50 mm, slag = 40 mm, zuigerdiameter = 16 mm, bedrijfsmodus aandrijfeenheid = gat, demping = P: Elastische dempingsringen/-platen aan beide zijden

De teksten voor dit artikel zijn automatisch vertaald.
