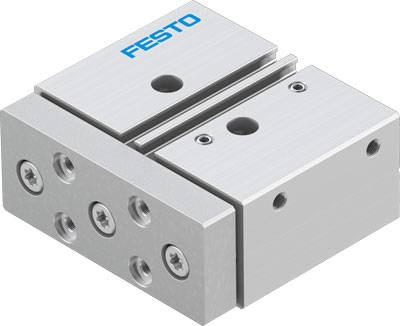

Afbeelding vergelijkbaar
FESTO Geleidingcilinder 8118843 DFM-20-20-P-A-GF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 293,39 / Stuk)
€ 293,39
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Alternatieve aansluitingen: Zie producttekening
- Botsenergie in de eindposities: 0.2 J
- Bedrijfsmodus aandrijfeenheid: Juk
- Werkdruk: 2 - 10 bar
- Werkdruk MPa: 0.2 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bewegende massa: 385 g.
- Demping: P: elastische dempingsringen en -platen aan beide zijden
- Inbouwpositie: willekeurig
- Werking: Dubbelwerkend
- Geleiding: Glijgeleiding
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag: 20 mm
- Diameter zuiger: 20 mm
- Constructieve opbouw: Leiderschap
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- LABS-CONFORMITEIT: VDMA24364-B1/B2-L
- Max. Laadvermogen afhankelijk van de slag bij gedefinieerde afstand xs: 67 N
- Max. Toegestane Momentbelasting Mx afhankelijk van de slag: 1.85 Nm
- Max. snelheid: 0.8 m/s
- Pneumatische aansluiting: M5
- Positieherkenning: Voor naderingsschakelaar
- Productgewicht: 769 g
- Afstand tussen de nuttige last en de jochplaat: 50 mm
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 141 N
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 188 N
- Omgevingstemperatuur: -20 - 80 °C.
- Varianten: Aanbevolen voor productie-installaties voor de productie van Li-ion batterijen
- Materiaal deksel: Aluminium kneedlegering
- Materiaal afdichtingen: NBR
- Materiaal behuizing: aluminium kneedlegering
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaalinformatie: conform RoHS
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Geleidingcilinder
- Slaglengte
20 mm
- Operationele druk (max.)
10 bar
- Min. temperatuur apparaat
-20 °C
- Max. temperatuur apparaat
80 °C
- Fabrikantnr.
8118843
- Gewicht
769 g
- Bouwgrootte
20
- Min. werkdruk
2 bar
- Aandrijving
Perslucht
- Afdichtmateriaal
NBR
- Persluchtaansluiting
M5
- Materiaal (behuizing)
Aluminium kneedlegering
- Diameter zuiger
20 mm
- Zuigerstang - materiaal
RVS
- Kracht (max.)
188 N
- Luchtaansluiting
M5
- Materiaal
Aluminium kneedlegering
- Medium
Perslucht
- Max. omgevingstemperatuur
+80 °C
- Min. omgevingstemperatuur
-20 °C
- Wijze van werking
Dubbelwerkend
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2802931 FESTO Geleidingcilinder 8118843 DFM-20-20-P-A-GF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2802931 FESTO Geleidingcilinder 8118843 DFM-20-20-P-A-GF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1
Omschrijving
Geleidingscilinder DFM-20-20-P-A-GF-F1A zwaarpuntsafstand van de nuttige last tot de jochplaat = 50 mm, slag = 20 mm, zuigerdiameter = 20 mm, bedrijfsmodus aandrijfeenheid = gat, demping = P: Elastische dempingsringen/-platen aan beide zijden
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
