Name: FESTO Geleidingcilinder 8118912 DFM-40-160-P-A-GF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 160 mm
Brand: FESTO
SKU: 2802984
Availability: BackOrder

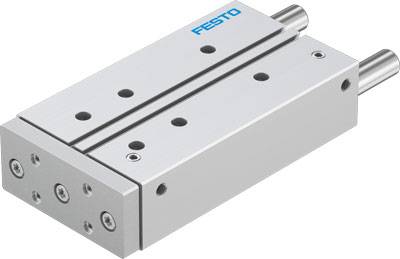

Een zilveren, rechthoekige pneumatische glijder van Festo met meerdere bevestigingsgaten en twee zijdelingse cilinders.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 3 nov.

Aantal

Stuk(s)

Totaal (€ 585,95 / Stuk)

€ 585,95

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Alternatieve aansluitingen: Zie producttekening
Botsenergie in de eindposities: 0.7 J
Bedrijfsmodus aandrijfeenheid: Juk
Werkdruk: 1.5 - 10 bar
Werkdruk MPa: 0.15 - 1 MPa
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Bewegende massa: 2183 g.
Demping: P: elastische dempingsringen en -platen aan beide zijden
Inbouwpositie: willekeurig
Werking: Dubbelwerkend
Geleiding: Glijgeleiding
Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
Slag: 160 mm
Diameter zuiger: 40 mm
Constructieve opbouw: Leiderschap
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
LABS-CONFORMITEIT: VDMA24364-B1/B2-L
Max. Laadvermogen afhankelijk van de slag bij gedefinieerde afstand xs: 146 N
Max. Toegestane Momentbelasting Mx afhankelijk van de slag: 6.4 Nm
Max. snelheid: 0.8 m/s
Pneumatische aansluiting: G1/8
Positieherkenning: Voor naderingsschakelaar
Productgewicht: 4736 g
Afstand tussen de nuttige last en de jochplaat: 50 mm
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 686 N
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 754 N
Omgevingstemperatuur: -20 - 80 °C.
Varianten: Aanbevolen voor productie-installaties voor de productie van Li-ion batterijen
Materiaal deksel: Aluminium kneedlegering
Materiaal afdichtingen: NBR
Materiaal behuizing: aluminium kneedlegering
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaalinformatie: conform RoHS

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Soortnaam: Geleidingcilinder

Slaglengte: 160 mm

Operationele druk (max.): 10 bar

Min. temperatuur apparaat: -20 °C

Max. temperatuur apparaat: 80 °C

Fabrikantnr.: 8118912

Gewicht: 4736 g

Bouwgrootte: 40

Min. werkdruk: 1.5 bar

Aandrijving: Perslucht

Afdichtmateriaal: NBR

Materiaal (behuizing): Aluminium kneedlegering

Diameter zuiger: 40 mm

Zuigerstang - materiaal: RVS

Kracht (max.): 146 N

Luchtaansluiting: G1/8

Materiaal: Aluminium kneedlegering

Medium: Perslucht

Max. omgevingstemperatuur: +80 °C

Min. omgevingstemperatuur: -20 °C

Wijze van werking: Dubbelwerkend

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2802984 FESTO Geleidingcilinder 8118912 DFM-40-160-P-A-GF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 160 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2802984 FESTO Geleidingcilinder 8118912 DFM-40-160-P-A-GF-F1A Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 160 mm

Omschrijving

Geleidingscilinder DFM-40-160-P-A-GF-F1A zwaarpuntsafstand van de nuttige last tot de Jochplaat = 50 mm, slag = 160 mm, zuigerdiameter = 40 mm, bedrijfsmodus aandrijfeenheid = gat, demping=P: Elastische dempingsringen/-platen aan beide zijden
