Name: FESTO Klepmodule 8071579 VPCB-6-L-8-G38-10-F-D3-T22-M 24 V/DC Materiaal (behuizing) Aluminium legering Afdichtmateriaal
Brand: FESTO
SKU: 2800018
Availability: BackOrder

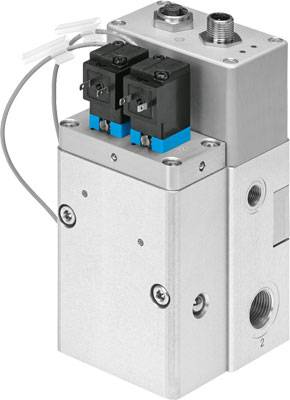

Een zilveren, rechthoekig technisch onderdeel met twee zwarte en blauwe componenten en meerdere aansluitingsmogelijkheden.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 26 okt.

Aantal

Stuk(s)

Totaal (€ 2.709,92 / Stuk)

€ 2.709,92

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Opmerking: Het product is uitsluitend geschikt voor industrieel gebruik. In woongebieden moeten eventueel maatregelen worden genomen om radiostoringen te voorkomen.
Weergave: LED
Bevestigingswijze: Directe bevestiging via M5-schroefdraad
Bedieningswijze: elektrisch
Werkdruk: 4 - 8 bar
Werkdruk MPa: 0.4 - 0.8 MPa
Bedrijfsmedium: Perslucht volgens ISO 8573-1:2010 [6:4:4]
Bedrijfsspanningsbereik DC: 21.6 - 26.4 V.
Diagnosefunctie: Weergave via LED
Afdichtingsprincipe: Hard
Inbouwpositie: willekeurig
Inschakelduur: 1
Elektrische aansluiting aandrijving, aansluitmethode: Bus
Elektrische aansluiting aandrijving, aansluittechniek: M12x1, A-gecodeerd volgens en 61076-2-101
Elektrische aansluiting aandrijving, aantal Polen/aders: 8
Elektrische aansluiting ventiel, aansluitmethode: Stekker
Elektrische aansluiting ventiel, aansluittechniek: Aansluitschema vorm C volgens industriestandaard 9,4 mm
Elektrische aansluiting ventiel, aantal Polen/aders: 2
Veldbus-interface, aansluitmethode: Stekker
Veldbus-interface, aansluittechniek: M12x1, A-gecodeerd volgens en 61076-2-101
Veldbus-interface, aantal Polen/aders: 5
Veldbus-interface, protocol: CAN-bus met vast protocol
Opmerking over het bedienings- en regelmedium: Geoliede werking niet mogelijk - maximale deeltjesgrootte 5 µm
Opmerking over de dalende snelheid: Bij bediening van de handontluchting met cilinderdiameter 80 mm, overbrengingsverhouding 1:1 en 100 kg lastmassa.
Opmerking over de beschermingsklasse: in gemonteerde toestand
KC-kenteken: KC-EMC
Constructieve opbouw: Zuiger-schuif - met geïntegreerde druksensoren
Corrosiebestendigheidsklasse KBK: 1 - lage corrosiebelasting
Kortsluitbestendigheid: ja
LABS-conformiteit: VDMA24364-zone III.
Max. kabellengte: 30 m
Max. energieverbruik: 1.2 A.
Max. Elektrisch opgenomen vermogen: 33.5 W.
Nominale bedrijfsspanning DC: 24 V
Nominale breedte: 6 mm
Normaal nominaal debiet: 725 l/min
Pneumatische aansluiting 1: G3/8
Pneumatische aansluiting 2: G3/8
Pneumatische aansluiting 3: G3/8
Pneumatische aansluiting bedieningselement: G1/8
Productgewicht: 1550 g
Restgolf: 0.05
Type terugstelling: Magnetische veer
Schokbestendigheid: schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Veiligheidsklasse: IP65
Trillingsbestendigheid: transportgebruikstest met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Soort besturing: direct
Stroomverbruik: 120 mA
Stromingsrichting: niet omkeerbaar
Typische dalingssnelheid: 15 mm/s.
UKCA-tekens zie conformiteitsverklaring: Conform UK-voorschriften voor EMC - conform UK RoHS-voorschriften
Omgevingstemperatuur: 0 tot 50 °C
Klepfunctie: 3-weg proportionele drukregelklep
Bescherming tegen verkeerde polariteit: Voor bedrijfsspanning
Materiaal afdichtingen: FPM - HNBR - NBR
Materiaal behuizing: aluminium kneedlegering, geanodiseerd
Materiaalinformatie: conform RoHS
Goedkeuring: RCM Mark

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [6:4:4]

Type: VPCB-6-L-8-G38-10-F-D3-T22-M

Soortnaam: Klepmodule

Voedingsspanning: 24 V/DC

Materiaal (behuizing): Aluminium legering

Aansluiting: G 3/8

Operationele druk (max.): 8 bar

Stroomverbruik: 120 mA

Stroomverbruik: 33.5 W

Uitvoering: Ventieleenheid

Fabrikantnr.: 8071579

Werkingsdruk (min.): 4 bar

Afdichtmateriaal: FPM
HNBR
NBR

Functie: 3-weg

Gewicht: 1550 g

Medium: Perslucht

Nominale breedte: 6 mm

QNn-waarde: 725 l/min

: IP65

Max. omgevingstemperatuur: 50 °C

Wijze van werking: Directwerkend

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2800018 FESTO Klepmodule 8071579 VPCB-6-L-8-G38-10-F-D3-T22-M 24 V/DC Materiaal (behuizing) Aluminium legering Afdichtmateriaal

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2800018 FESTO Klepmodule 8071579 VPCB-6-L-8-G38-10-F-D3-T22-M 24 V/DC Materiaal (behuizing) Aluminium legering Afdichtmateriaal

Omschrijving

Ventieleenheid VPCB-6-L-8-G38-10-F-D3-T22-M ventielfunctie=3-weg-proportionele drukregelventiel, constructieve opbouw=(* zuiger-schuif, * met geïntegreerde druksensoren), besturingswijze=direct, bedieningswijze=elektrisch, resettype=magnetische veer

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterdoorvoer van een ventiel in liters per minuut bij een druk van bijna 1 bar en een watertemperatuur in een bereik van +5 tot +30 °C aan. De Qnn-waarde is de maataanduiding voor gassen in liters per minuut weergegeven.
