Name: FESTO Magneetventiel 2211 MOCH-3-1/8 110 V/DC, 220 V/DC, 42 V/DC, 240 V/DC, 24 V/DC, 12 V/DC, 96 V/DC G 1/8 Nominale bre
Brand: FESTO
SKU: 2804124
Availability: BackOrder

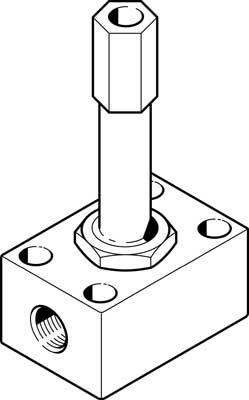

Technische tekening van een kubisch onderdeel met een cilindrische staaf in het midden, moeren en schroefgaten aan de bovenzijde.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 26 okt.

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: met doorgangsboring
Bedieningswijze: elektrisch
Werkdruk: 0 - 7 bar
Werkdruk MPa: 0 - 0.7 MPa
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Afdichtingsprincipe: zacht
Inschakelduur: 1
Handmatige hulpbediening: Vaststellend
Constructieve opbouw: klepzittingsventiel met terugstelveer
Opslagtemperatuur: -40 tot 100 °C
Mediumtemperatuur: -10 - 60 °C.
Nominale breedte: 2.5 mm
Normaal nominaal debiet: 70 l/min
Pneumatische aansluiting 1: G1/8
Pneumatische aansluiting 2: G1/8
Pneumatische aansluiting 3: G1/8
Resettype: mechanische veer
Schakeltijd uit: 13 ms
Schakeltijd aan: 12 ms
Veiligheidsklasse: IP65
Spoelwaarden: 110 V AC: 50/60 Hz, aanhaalvermogen 30 VA, houdvermogen 22 VA - 120 V AC: 60 Hz, aanhaalvermogen 30 VA, houdvermogen 22 VA - 12 V AC: 50 Hz, aanhaalvermogen 30 VA, houdvermogen 22 VA - 200 V AC: 50/60 Hz, aanhaalvermogen 30 VA, houdvermogen 22 VA - 50/60 V AC: 50 Hz, aanhaalvermogen 30 VA, houdvermogen 22 VA - 24 V AC: 50 Hz, aanhaalvermogen 30 VA, houdvermogen 22 VA - 380 V AC: 240 Hz, aanhaalvermogen 30 VA, houdvermogen 22 VA - 42 V AC: 50/60 HZ, AANHAALVERMOGEN 30 VA, HOUDVERMOGEN 22 VA - 15 V AC: 50 HZ, AANHAALVERMOGEN 30 VA, HOUDVERMOGEN 22 VA - 110 V DC: 12,7 W - 12 V DC: 11,7 W - 220 V DC: 48 W - 240 V DC: 17,9 W - 24 V DC: 11 W - 42 V DC: 12 W - 96 V DC: 11 W.
Soort besturing: direct
Stromingsrichting: niet omkeerbaar
Omgevingstemperatuur: -5 tot 40 °C
Ventielfunctie: 3/2 open monostabiel
Materiaalinformatie: conform RoHS

Soortnaam: Magneetventiel

Voedingsspanning: 110 V/DC
220 V/DC
42 V/DC
240 V/DC
24 V/DC
12 V/DC
96 V/DC

Operationele druk (max.): 7 bar

Aansluiting: G 1/8

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot +60 °C

Fabrikantnr.: 2211

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -10 °C

Bediening: elektrisch

Max. doorstroomhoeveelheid: 70 l/min

Functie: 3/2 open monostabiel

Max. medium temperatuur: +60 °C

Min. medium temperatuur: -10 °C

Medium: Perslucht

Nominale breedte: 2.5 mm

Bijzonderheden: Elektrische bediening

QNn-waarde: 70 l/min

: IP65

Max. omgevingstemperatuur: +40 °C

Min. omgevingstemperatuur: -5 °C

Wijze van werking: Directwerkend

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2804124 FESTO Magneetventiel 2211 MOCH-3-1/8 110 V/DC, 220 V/DC, 42 V/DC, 240 V/DC, 24 V/DC, 12 V/DC, 96 V/DC G 1/8 Nominale bre

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2804124 FESTO Magneetventiel 2211 MOCH-3-1/8 110 V/DC, 220 V/DC, 42 V/DC, 240 V/DC, 24 V/DC, 12 V/DC, 96 V/DC G 1/8 Nominale bre

Omschrijving

Magneetventiel MOCH-3-1/8 met handhulpbediening. Klepfunctie=3/2 open monostabiel, bedieningswijze=elektrisch, normale nominale stroom=70 L/min, werkdruk MPa=0 - 0,7 MPa, werkdruk=0 - 7 bar

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
