Name: FESTO Schuin ventiel 8111597 VZXA-B-TS6-50-M2-B1T-5.6-K-75-20-PM Materiaal (behuizing) PA Afdichtmateriaal FPM 1 stuk(s)
Brand: FESTO
SKU: 2803812
Availability: BackOrder

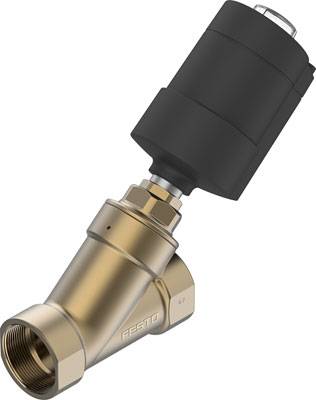

Een pneumatisch bediend metalen ventiel met een zwarte actuator, gebruikt voor het regelen van vloeistof- of gasstromen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar wo. 21 okt.

Aantal

Stuk(s)

Totaal (€ 533,06 / Stuk)

€ 533,06

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Maat aandrijving: 75 mm
Bevestigingswijze: leidinginbouw
Bedieningswijze: pneumatisch
Werkdruk: 72.5 - 101.5 psi
Werkdruk MPa: 0.5 - 0.7 MPa
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Debiet kV: 38.8 m3/u.
Doorstroomrichting: Onder klepzitting, voor gasvormige en vloeibare media
Inbouwpositie: willekeurig
Gebruik buitenshuis: C1 - weerbestendige gebruikslocaties
Slag: 20 mm
Constructieve opbouw: Klep van de stoel met zuigeraandrijving
Opslagtemperatuur: -10 tot 60 °C
Leidingaansluiting: Schroefdraadhuls G2 conform DIN ISO 228
Max. Viscositeit: 600 mm2/s
Medium: Hydraulische olie op basis van minerale olie - inerte gassen - minerale olie - neutrale vloeistoffen - water - gefilterde perslucht, filtereenheid 200 µm - stoom
Mediumdruk: 0 - 5.6 bar
Mediumtemperatuur: -10 - 180 °C.
Pneumatische aansluiting: Binnendraad G1/8
Positieherkenning: Met mechanische weergave
Productgewicht: 4754 g
Regeling van het medium: On/off-bedrijf
Resettype: mechanische veer
Beschermingsklasse: IP65 + IP67
Type besturing: Extern geregeld
Stuurfunctie: Door veerkracht gesloten, NC
Stromingsrichting: niet omkeerbaar
Omgevingstemperatuur: 0 tot +60 °C
Functie ventiel: 02/02/2023 00:00:00
Materiaal aandrijfbehuizing: PA-versterkt
Materiaal dashboard: Messing
Materiaal deksel: PA-versterkt
Materiaal afdichtingen: FPM
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaal stoelafdichting: PTFE
Materiaal spilafdichting: PTFE
Werkstofnotitie: LABS bevattende stoffen - voldoet aan RoHS
Materiaalnummer behuizing: CW724R

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Type: VZXA-B-TS6-50-M2-B1T-5.6-K-75-20-PM

Soortnaam: Schuin ventiel

Materiaal (behuizing): PA

Aansluiting: G 1/8

Operationele druk (max.): 7 bar

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Uitvoering: Schuinzittend ventiel

Fabrikantnr.: 8111597

Aandrijvingsafmeting Ø: 75 mm

Bouwgrootte: 75

Werkingsdruk (min.): 5 bar

Afdichtmateriaal: FPM

Functie: Gesloten

Gewicht: 4754 g

Temperatuurbereik van het medium: -10 tot +60 °C

Max. medium temperatuur: +60 °C

Min. medium temperatuur: -10 °C

Medium: Hydraulische olie op mineraaloliebasis
Inerte gassen
Mineraalolie
Neutrale vloeistoffen
Water
Gefilterde perslucht
Stoom

Bijzonderheden: Mof

: IP65
IP67

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: 0 °C

Wijze van werking: Rustpositie door veerkracht gesloten

KV-waarde: 38.8 m³/h

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Operationele druk (max.)

Materiaal (behuizing)

Bedrijfsmedium

FESTO Schuin ventiel 8060513 VZXA-A-TS6-13-M2-V13T-16-K-46-17-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal FPM 1 stuk(s)

Artikelnummer:2125105

Leverbaar di. 20 okt.

Conrad Electronic

10 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

FESTO Schuin ventiel 8060514 VZXA-A-TS6-20-M2-V13T-16-K-75-20-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal FPM 1 stuk(s)

Artikelnummer:2125106

Leverbaar ma. 26 okt.

Conrad Electronic

10 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 351,24^*

FESTO Schuin ventiel 8060515 VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal FPM 1 stuk(s)

Artikelnummer:2125107

Leverbaar ma. 26 okt.

Conrad Electronic

10 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 491,74^*

FESTO Schuin ventiel 8060516 VZXA-A-TS6-32-M2-V13T-16-M-90-26-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal NBR 1 stuk(s)

Artikelnummer:2125108

Leverbaar di. 20 okt.

Conrad Electronic

7 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 731,40^*

FESTO Schuin ventiel 8060517 VZXA-A-TS6-40-M2-V13T-16-M-90-26-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal NBR 1 stuk(s)

Artikelnummer:2125109

Leverbaar di. 20 okt.

Conrad Electronic

7 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 855,37^*

FESTO Schuin ventiel 8060519 VZXA-A-TS6-65-M2-V13T-8-M-90-26-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal NBR 1 stuk(s)

Artikelnummer:2803794

Leverbaar wo. 21 okt.

Conrad Electronic

7 bar

RVS

Perslucht conform ISO 8573-1:2010 [7:4:4]

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.387,60^*

FESTO Schuin ventiel 8060520 VZXA-A-TS7-1/2"-M2-V14T-16-K-46-17-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal FPM 1 stuk(s)

Artikelnummer:2125111

Onbekende levertijd

Conrad Electronic

10 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

FESTO Schuin ventiel 8060521 VZXA-A-TS7-3/4"-M2-V14T-16-K-75-20-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal FPM 1 stuk(s)

Artikelnummer:2125112

Onbekende levertijd

Conrad Electronic

10 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 351,24^*

FESTO Schuin ventiel 8060522 VZXA-A-TS7-1"-M2-V14T-16-K-75-20-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal FPM 1 stuk(s)

Artikelnummer:2125113

Onbekende levertijd

Conrad Electronic

10 bar

RVS

Perslucht

Stuk(s)

Min.: 1

Meervoud: 1

€ 491,74^*

FESTO Schuin ventiel 8060523 VZXA-A-TS7-1 1/4"-M2-V14T-16-M-90-26-PR-V4 Materiaal (behuizing) RVS Afdichtmateriaal PFTE 1 stuk(s)

Artikelnummer:2125114

Leverbaar di. 20 okt.

Conrad Electronic

16 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 731,40^*

Documenten en downloads

Datablad

Datablad 2803812 FESTO Schuin ventiel 8111597 VZXA-B-TS6-50-M2-B1T-5.6-K-75-20-PM Materiaal (behuizing) PA Afdichtmateriaal FPM 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2803812 FESTO Schuin ventiel 8111597 VZXA-B-TS6-50-M2-B1T-5.6-K-75-20-PM Materiaal (behuizing) PA Afdichtmateriaal FPM 1 stuk(s)

Omschrijving

Zekerventiel VZXA-B-TS6-50-M2-B1T-5.6-K-75-20-PM constructieve opbouw=Zekerventiel met zuigeraandrijving, bedieningswijze=pneumatisch, inbouwpositie=willekeurig, bevestigingswijze=leidinginbouw, leidingaansluiting=schroefdraadmof G2 conform DIN ISO 228

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterdoorvoer van een ventiel in liters per minuut bij een druk van bijna 1 bar en een watertemperatuur in een bereik van +5 tot +30 °C aan. De Qnn-waarde is de maataanduiding voor gassen in liters per minuut weergegeven.
