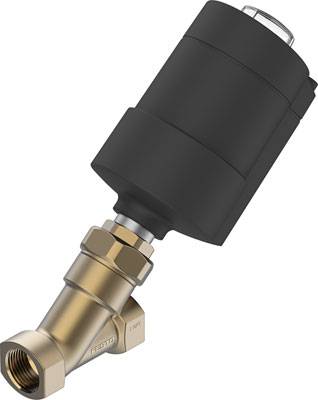

FESTO Schuin ventiel 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Materiaal (behuizing) PA Afdichtmateriaal FPM 1 stuk(
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 359,50 / Stuk)
€ 359,50
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Maat aandrijving: 75 mm
- Bevestigingswijze: leidinginbouw
- Bedieningswijze: pneumatisch
- Werkdruk: 72.5 - 101.5 psi
- Werkdruk MPa: 0.5 - 0.7 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Debiet kV: 19.2 m3/u.
- Doorstroomrichting: Via klepzitting, voor gasvormige media
- Inbouwpositie: willekeurig
- Gebruik buitenshuis: C1 - weerbestendige gebruikslocaties
- Slag: 20 mm
- Constructieve opbouw: Klep van de stoel met zuigeraandrijving
- Opslagtemperatuur: -10 tot 60 °C
- Leidingaansluiting: Schroefdraadhuls 1 NPT volgens ANSI/ASME B 1.20.1
- Max. Viscositeit: 600 mm2/s
- Medium: Inerte gassen - gefilterde perslucht, filtereenheid 200 µm - stoom
- Mediumdruk: 0 - 16 bar
- Mediumtemperatuur: -10 - 60 °C.
- Pneumatische aansluiting: Binnendraad G1/8
- Positieherkenning: Met mechanische weergave
- Productgewicht: 2550 g
- Regeling van het medium: On/off-bedrijf
- Resettype: mechanische veer
- Beschermingsklasse: IP65 + IP67
- Type besturing: Extern geregeld
- Stuurfunctie: Gesloten door verminderde veerkracht, NC
- Stromingsrichting: niet omkeerbaar
- Omgevingstemperatuur: 0 tot +60 °C
- Functie ventiel: 02/02/2023 00:00:00
- Materiaal aandrijfbehuizing: PA-versterkt
- Materiaal dashboard: Messing
- Materiaal deksel: PA-versterkt
- Materiaal afdichtingen: FPM
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaal stoelafdichting: PTFE
- Materiaal spilafdichting: PTFE
- Werkstofnotitie: LABS bevattende stoffen - voldoet aan RoHS
- Materiaalnummer behuizing: CW724R
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Type
VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM
- Soortnaam
Schuin ventiel
- Materiaal (behuizing)
PA
- Aansluiting
G 1/8
- Operationele druk (max.)
7 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Uitvoering
Schuinzittend ventiel
- Fabrikantnr.
8111600
- Aandrijvingsafmeting Ø
75 mm
- Werkingsdruk (min.)
5 bar
- Afdichtmateriaal
FPM
- Functie
2/2 gesloten monostabiel
- Gewicht
2550 g
- Temperatuurbereik van het medium
-10 tot +60 °C
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Medium
Inerte gassen
Gefilterde perslucht
Stoom
- Bijzonderheden
P-aansluiting G 1/8
IP65
IP67
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
0 °C
- Wijze van werking
Rustpositie door veerkracht gesloten
- KV-waarde
19.2 m³/h
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2803815 FESTO Schuin ventiel 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Materiaal (behuizing) PA Afdichtmateriaal FPM 1 stuk(
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2803815 FESTO Schuin ventiel 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Materiaal (behuizing) PA Afdichtmateriaal FPM 1 stuk(
Omschrijving
Zekerventiel VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM constructieve opbouw=Zekerventiel met zuigeraandrijving, bedieningswijze=pneumatisch, inbouwpositie=willekeurig bevestigingswijze=leidinginbouw, leidingaansluiting=schroefdraadmof 1 NPT conform ANSI/ASME B 1.20.1
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterdoorvoer van een ventiel in liters per minuut bij een druk van bijna 1 bar en een watertemperatuur in een bereik van +5 tot +30 °C aan. De Qnn-waarde is de maataanduiding voor gassen in liters per minuut weergegeven.
