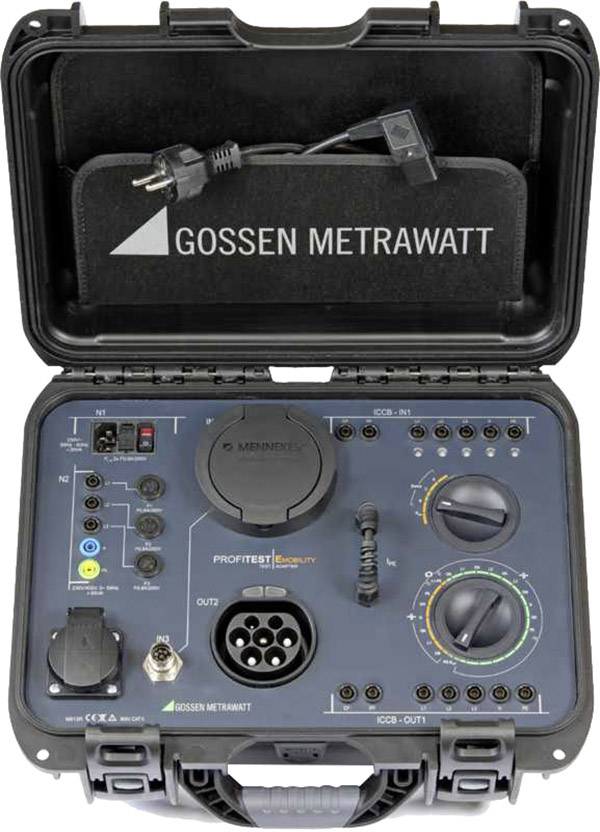

Gossen Metrawatt M513R PROFITEST EMOBILITY Testadapter 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 2.417,36 / Stuk)
€ 2.417,36
excl. btw
Gratis verzending*
Highlights & Details
Laadkabel-testadapter Proftest Emobility
- Testen van 1- en 3-fasen E-laadkabels mode 2 en 3
- Functie- of activeringstest door simulatie van de volgende storingen: onderbreking, geleiderverwisseling en PE (aarde) aan fase
- Meting van de aardingsstroom met tangstroomomvormer als accessoire
- Meting van aardings- en isolatieweerstand conform DIN VDE 0701-0702 met de Proftest MXTRA / MTECH+
- Activeringstest met een nominale foutstroom en meting van de activeringstijd met de Proftest MXTRA / MTECH+
- Beoordeling en logboekregistratie van de afzonderlijke teststappen met de Proftest MXTRA / MTECH+
Technische specificaties
- Soortnaam
Testadapter
- Geschikt voor merk
Gossen Metrawatt
- Gewicht
6.4 kg
- Meetcategorie
CAT II 300 V
- Breedte
401 mm
- Hoogte
307 mm
173 mm
- Type
PROFITEST EMOBILITY
Documenten en downloads
Datablad
Datablad 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Testadapter 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Testadapter 1 stuk(s)
Omschrijving
Adapter voor normconforme controle van 1- en 3-fasen laadkabels mode 2 en 3 door simulatie van storingen conform DIN VDE 0701-0702 en fabrikantinstructies. De Profitest E-Mobility is een adapter voor normconforme controle van 1- en 3-fasen laadkabels mode 2 en 3 door simulatie van storingen conform DIN VDE 0701-0702 en fabrikantinstructies. De Profitest E-Mobility maakt de keuze voor een investering eenvoudig, want met de perfect op de behoeften afgestemde accessoires kunnen 1- en 3-fasen laadkabels modus 2 en 3 conform DIN VDE 0701-0702 en fabrikantinstructies snel en veilig conform de norm worden gecontroleerd.
Uitvoering
- Controleren van E-laadkabels conform DIN VDE 0701-0702 en fabrikantinstructies via een geleide testprocedure met een aanbevolen testapparaat
- Controleren van laadkabels van de types mode 2 en mode 3
- Controleren van aansluitkabels met landspecifieke laadstekker (stekkertype 1 etc.)
- Functie- of activeringstest door simulatie van de volgende storingen: onderbreking, geleiderverwisseling en PE (aarde) aan fase
- Meting van de aardingsstroom met tangstroomomvormer als accessoire
- Meting van aardings- en isolatieweerstand conform DIN VDE 0701-0702 met een aanbevolen testapparaat
- Activeringstest met een nominale foutstroom en meting van de activeringstijd met een aanbevolen testapparaat
- Beoordeling en logboekregistratie van de afzonderlijke teststappen met een aanbevolen testapparaat
- Simulatie van de status van het voertuig conform EN 61851-1/VDE 0122-1
- Controleren van de weerstandscodering voor voertuigkoppeling en -stekker conform EN 61851-1/VDE 0122-1
- Toepassingen:
- Controleren van de effectiviteit van beveiligingsmaatregelen op E-laadkabels voor elektro- en hybride voertuigen
- Technische kenmerken:
- De volgende storingen kunnen met de testadapter bij de netvoeding van een laadkabel worden gesimuleerd (ook zonder extra testapparaat):
- Verwisselde ader
- Uitval van enkele geleider (onderspanningsherkenning)
- Externe spanning op de aardingsgeleider door bijschakeling van de fase op de aardingsgeleider (schakelstand PE-UEXT)
- De beoordeling van de reactie van de laadkabel voor de betreffende storing gaat met het blote oog:
- ICCB actief of inactief (signaallamp op ICCB)
- Signalering van de storingen door LED's op de testadapter
- De volgende extra controles zijn bij de aansluiting van een aanbevolen testapparaat op de testadapter mogelijk:
- Afzonderlijke metingen
- Meten van de aardingsweerstand van de laadkabel door de functie RPE op het testapparaat
- Meten van de isolatieweerstand van de laadkabel door de functie RISO op het testapparaat
- Activeringstest van RCD in ICCB met een nominale foutstroom door de functie IF op het testapparaat
- Meting van de activeringstijd van RCD in ICCB door de functie IdN op het testapparaat
- Meting van de weerstandscodering
- Testprocedures voor comfortabel meten en vastleggen
- Twee testprocedures zijn in de bijbehorende testapparaten ingesteld:
- Laadkabel mode 2
- Laadkabel mode 3
- Het testapparaat leidt de gebruiker semi-automatisch door alle teststappen.
- Elke stap wordt door de gebruiker beoordeeld (OK/niet OK) voor een latere registratie.
Omvang van de levering
- 1 testadapter in koffer
- 1 netsnoer
- 1 gebruiksaanwijzing
