Name: Gossen Metrawatt Z270M Z270M Adapter 1 stuk(s)
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

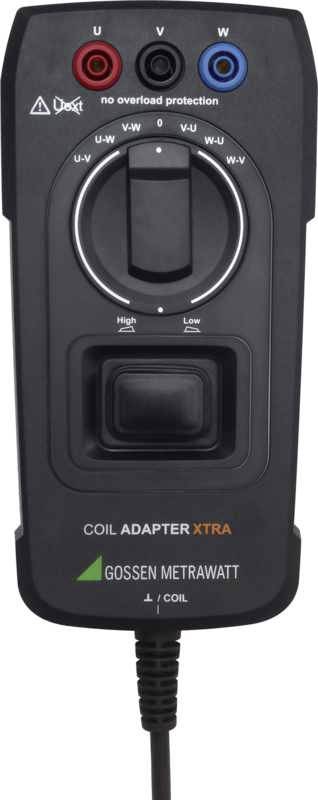

Een zwarte elektrische adapter met kleurgecodeerde aansluitingen (U, V, W) voor meetdoeleinden, merk 'Gossen Metrawatt'.

Leverbaar ma. 12 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 371,07 / Stuk)

€ 371,07

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

COIL Adapter XTRA voor de detectie van een wikkelingssluiting in combinatie met de Metrahit IM-serie

Adapter voor de detectie van wikkelingssluiting bij een inductie van 10 microH tot 5 H.
De COIL Adapter XTRA maakt in combinatie met de volgende multimeters de halfautomatische meting van de wikkelingssluiting mogelijk:
METRAHIT IM XTRA
METRAHIT IM E-DRIVE
Toepassingen
Als er zich een probleem voordoet met een elektrische machine, kan dit een elektrische of mechanische oorzaak hebben. Elektrische oorzaken zijn fouten bij de wikkelingen of de aansturing resp. elektronica. Met behulp van de isolatieweerstandsmeting worden isolatiefouten tussen wikkelingen en de behuizing gedetecteerd. Een windingssluiting in een wikkeling herkent u het gemakkelijkst door de elektrische eigenschappen van de wikkelingen van meerfasige machines onderling te vergelijken. Met de METRAHIT IM XTRA of E-DRIVE en de COIL Adapter XTRA gebeurt dit met een stootspanning van 1000 V, een zogenaamde Surge-test. Daarmee worden ook fouten betrouwbaar gedetecteerd die pas bij aanwezige bedrijfsspanning optreden.
De controle werkt voor wikkelingen met een inductie van 10 microH tot 5 H, dit komt overeen met nominale vermogens van ca. 160 VA tot 80 MVA voor 3-fasige machines met een nominale spanning van 400 V. De test verloopt voor 3-fasige machines halfautomatisch. Na het vastklemmen op de aansluitingen U-V-W wordt de test met een draaischakelaar uitgevoerd, waarbij ook remanentie-effecten gecompenseerd kunnen worden.
Voor meerfasige elektromotoren en -generatoren zoals DIN-draaistroommotoren worden door vergelijking van de meetresultaten asymmetrieën bij de wikkelingen direct gedetecteerd en wordt de beoordeling op een wikkelingssluiting mogelijk gemaakt.
Voor eenfasige elektromotoren en -generatoren wordt de test uitgevoerd door vergelijking met een bekende referentiewaarde.

Technische specificaties

Soortnaam: Adapter

Geschikt voor merk: Gossen Metrawatt

Uitvoering: Detectie van een wikkelingssluiting in combinatie met de Metrahit IM-serie

Gewicht: 365 g

Geschikt voor: GMC-I METRAHIT Series

Breedte: 170 mm

Hoogte: 10 mm

: 170 mm

Type: Z270M

UKCA: Ja

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2301602 Gossen Metrawatt Z270M Z270M Adapter 1 stuk(s)

Omschrijving

Technische kenmerken
Meting van de wikkelingssluiting in het inductiebereik met de adapter Z270M: 10 microH tot 5 H

De adapter Z270M is universeel geschikt voor verschillende elektrische machines van verschillende vermogensklassen. Voor DIN-normmotoren voldoet dit aan vermogens van ca. 160 VA tot ca. 80 MVA.Gelijktijdige aansluiting op 3 wikkelingen
Draaischakelaar voor de selectie van de wikkeling
Polariteitsomkering met de draaischakelaar
2 inductiebereiken
10 micro H- 50 mH
5 mH- 5 H
Gecombineerde aansluitstekker voor
ETRAHIT IM
Automatische signalering van de positie van de draaischakelaar de METRAHIT IM
Grafische weergave van de meetresultaten op de METRAHIT IM
