GW Instek GPT-9503 Isolatiemeter, Stootspanningstester Kalibratie (ISO)

GW Instek presenteert een nieuwe meerkanaals spanningstester - de serie GPT-9500. Deze serie bestaat uit 2 modellen en elk model beschikt over een geïntegreerde 8-kanaals scanner. De serie voldoet aan de veiligheidsvoorschriften: IEC, en, UL, CSA, GB, JIS en andere veiligheidsvoorschriften. De serie is gericht op de behoeften van de belangrijkste testvoorwerpen van algemene elektronische componenten of wikkelcomponenten bij routinetests.

De serie GPT-9500 is een driein-één-meerkanaals testapparaat, dat een wisselspanningsweerstand (max. 5kV), een gelijkspanningsweerstand (max. 6kV) en een isolatieweerstand (max. 1000V) biedt. Het ontwerp van de serie voldoet aan de nieuwste eisen van de norm IEC-61010-2-034 en is gebaseerd op het uitgangsplatform van AC 150VA. De status van de 8 kanalen van de GPT-9513 kan afhankelijk van de testvereisten op H, L of X worden ingesteld, bijzonder geschikt voor wikkelcomponenten zoals transformatoren voor het uitvoeren van wederzijdse tests van meerdere punten van afzonderlijke componenten. De status van de 8 kanalen van GPT-9503 biedt alleen de instelling van H of X, wat was beter geschikt voor algemene componenten zoals passieve componenten voor hoogspanningstests tussen twee punten.

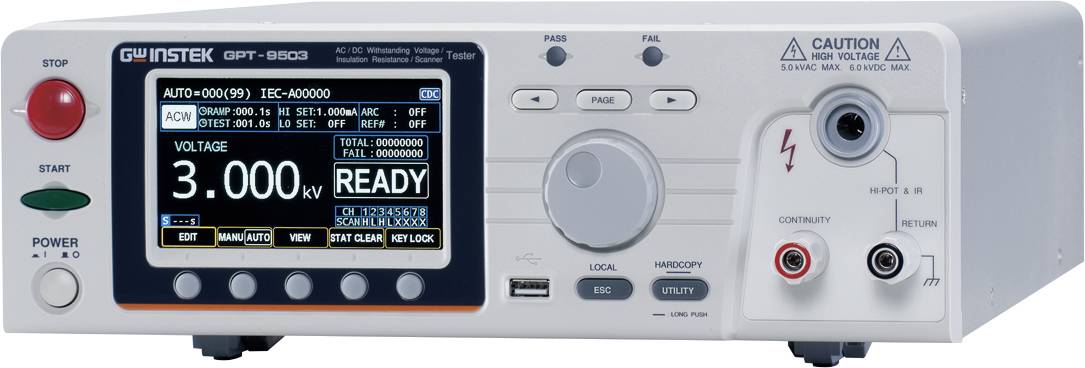

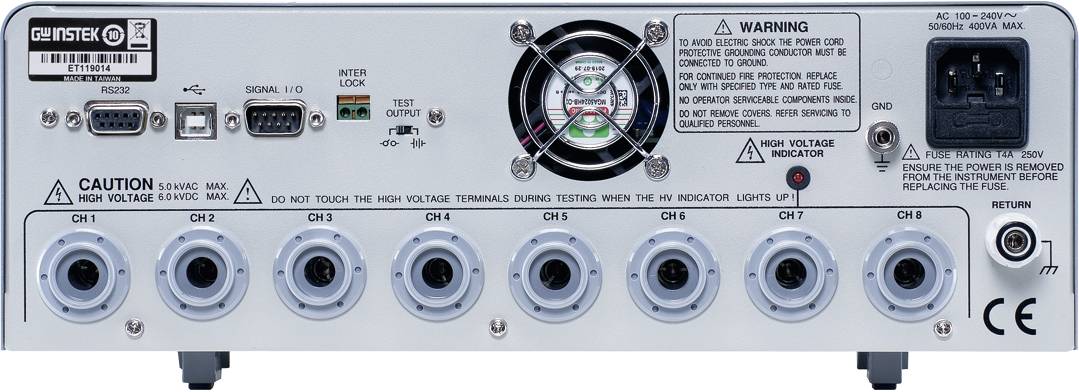

De serie GPT-9500 is uitgerust met een 4,3" kleuren-LCD (resolutie 480 x 272), dat de gebruiker volledige meetinformatie en een gebruiksvriendelijke bedieningsinterface biedt, waardoor de bediening en instelling van de parameters eenvoudiger en gemakkelijker wordt. De AUTO-test ondersteunt een tabelweergave, zodat het niet nodig is om het scherm om te schakelen om alle testresultaten te zien. Tegelijkertijd biedt de serie de statistische telfunctie. Gebruikers kunnen snel het totale aantal tests en het aantal NO-GOS bepalen zonder een externe teller aan te hoeven sluiten. Alle aftastkanalen worden allemaal aan de achterkant van de tester geconfigureerd.

Het ontwerp is niet alleen relatief esthetisch, wanneer het testapparaat op het rack is gemonteerd, maar kan ook persoonlijk letsel voorkomen door onbedoeld contact tijdens het uitvoerproces te voorkomen. De functie voor de herkenning van de onderbreking van de verbinding is voor de serie bedoeld om een foutieve beoordeling van de test te voorkomen, die door de onderbreking van de draad wordt veroorzaakt.
Tot de overige functies en kenmerken van de serie GPT-9500 behoren de export-/import-functie voor het instellen van parameters, waarmee de instellingen van een tester via een USB-flashdrive naar dezelfde modeltester in de productielijn kunnen worden gekopieerd. Op deze manier kunnen de teststations van de productielijnen snel worden uitgebreid en het risico van fouten die door herhaalde invoer worden veroorzaakt, eveneens worden voorkomen; de nulstartfunctie, die de invloed van momentspanningen op de DUT voorkomt; De vergrendelingsfunctie, die een beveiligingshardware-structuur is die de gebruiker in staat stelt externe beschermkappen aan te sluiten.
