H-Tronic TDR2004 pro Temperatuurschakelaar -99 - 850 °C
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
16 Stuk(s)
Aantal
Totaal (€ 119,99 / Stuk)
€
Highlights & Details

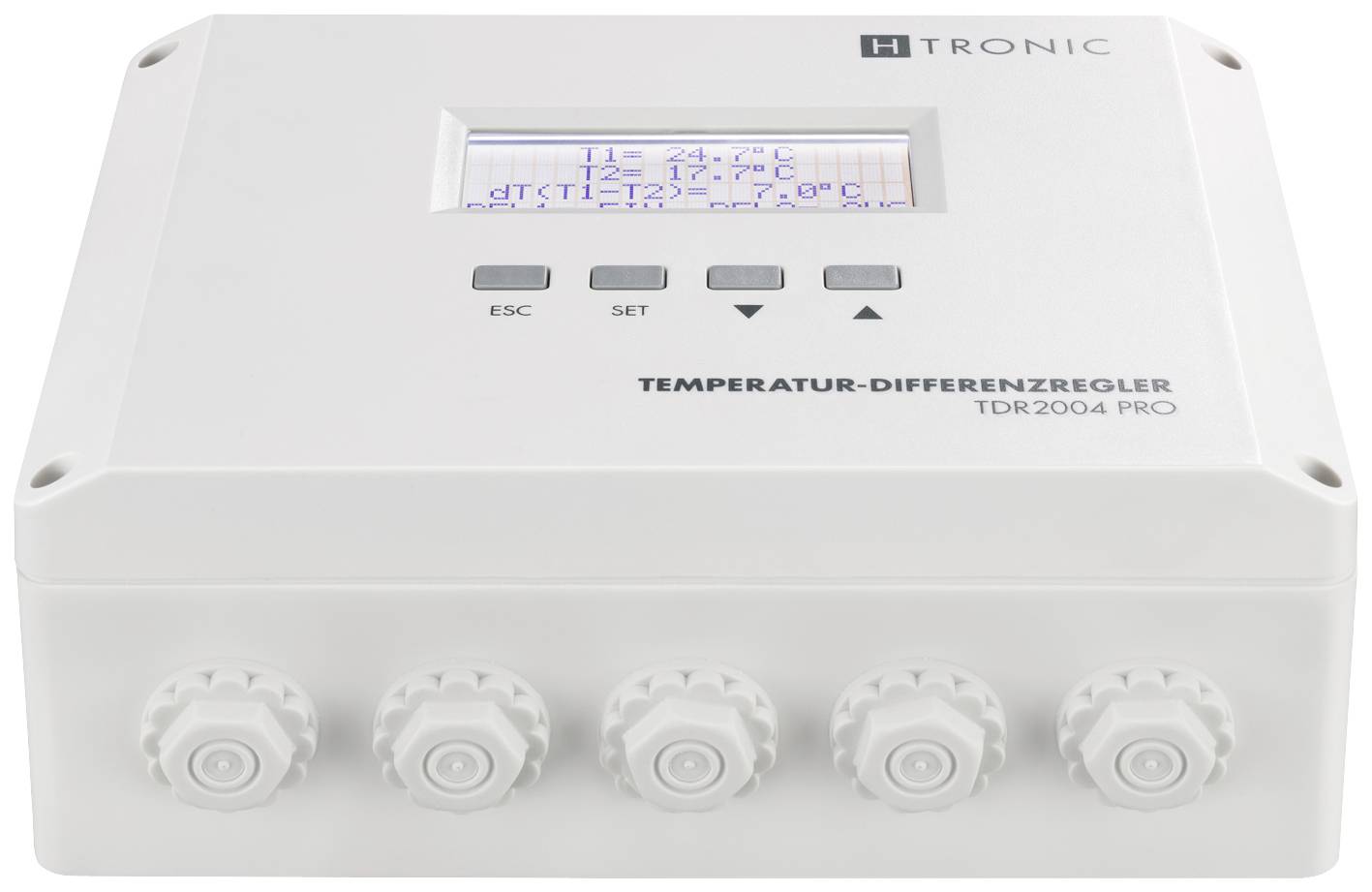

h-Tronic temperatuurverschilregelaar TDR2004 PRO
- Nieuw, modern design
- Overzichtelijke menu's voor het instellen van de waarden
- Toets met duidelijke feedback en toetsdruk

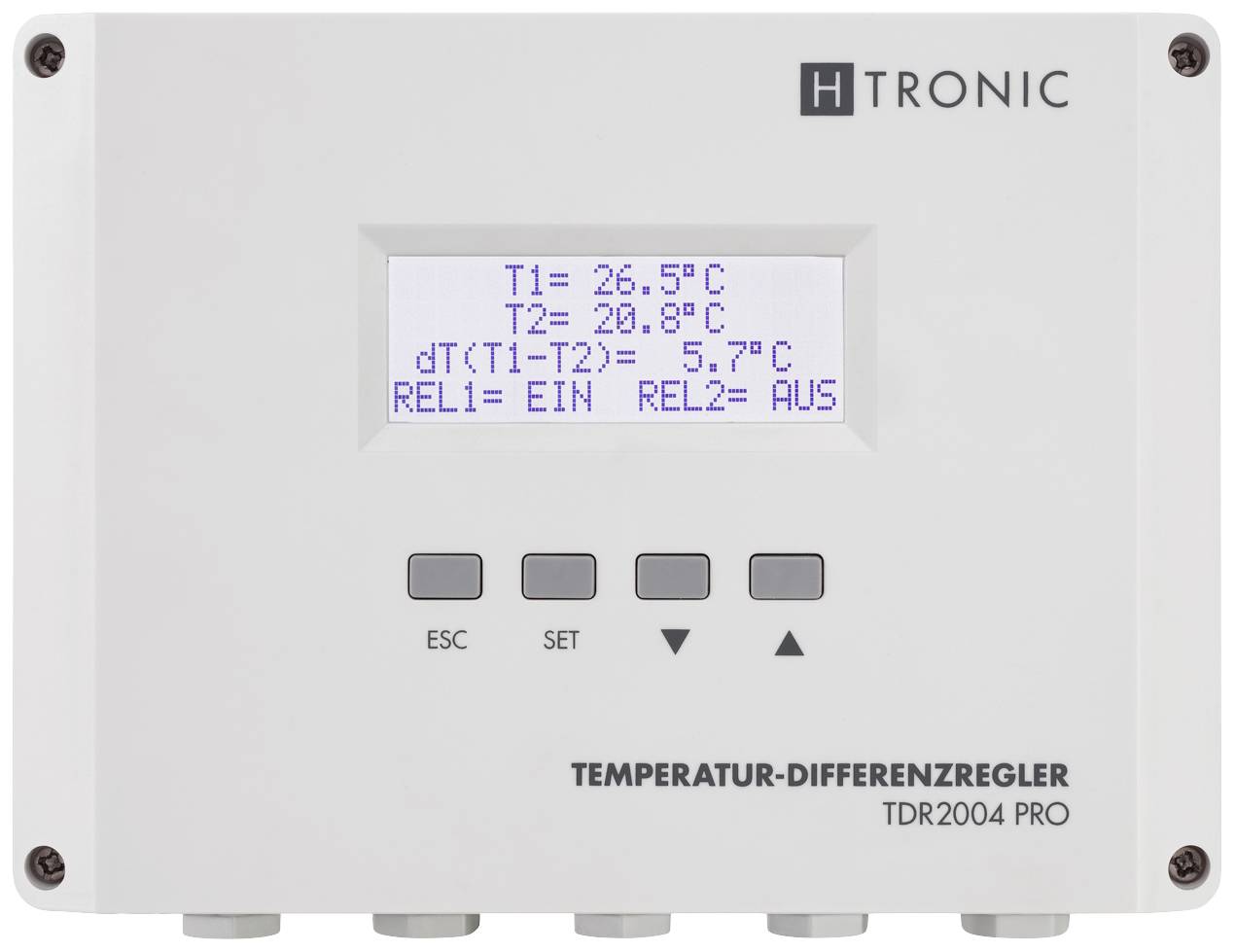

- Groot display met weergave van meetwaarden en temperatuurverschil
- Schakelvermogen tot max. 3000 W totaal (ohmse belasting)
- Uitgebreid meetbereik van -99 tot +850 °C.
- Displayverlichting uitschakelbaar
- Sensorafstelling mogelijk
- Relaisstatusindicatie in duidelijke tekst
Technische specificaties
- Afmetingen: 161 x 120 x 62 mm
- Bedrijfsspanning AC: 230 V.
- Frequentie: 50 Hz
- Energieverbruik: 3 W
- Schakelvermogen (ohmse belasting): Max. 3000 W.
- Schakelspanning per relais (AC): Max. 250 V.
- Stroomsterkte per relais (AC): Max. 16 A.
- Schakelspanning per relais (DC): Max. 24 V.
- Stroomsterkte per relais (DC): Max. 16 A.
- Meetbereik: -99... +850 °C
- Meetnauwkeurigheid (meetwaarde): +/- 0,5 %
- Stapgrootte/resolutie: 0,1 °C.
- Beschermingsklasse behuizing: IP20
- Temperatuurverschil: 0... 30 °C
- Hysterese: 0,1... 10 ℃
- Sensor R-offset: 0... 50 Ω
- Sensor T-offset: -50... +50 °C
- Soortnaam
Temperatuurschakelaar
- Voedingsspanning
230 V
- Max. temperatuur
850 °C
- Min. temperatuur
-99 °C
IP20
- Gewicht
420 g
Documenten en downloads
Datablad
Datablad 3164722 H-Tronic TDR2004 pro Temperatuurschakelaar -99 - 850 °C
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3164722 H-Tronic TDR2004 pro Temperatuurschakelaar -99 - 850 °C
Omschrijving
Wilt u uw solarthermie-installatie intelligent en voordelig regelen? Wilt u uw zwembad met behulp van zonne-energie milieuvriendelijk verwarmen? Hier is de oplossing!
De temperatuurverschilregelaar wordt in het privé- en commerciële bereik als temperatuurverschil-schakeling gebruikt. Een typisch toepassingsgebied is de besturing van thermische zonne-energiesystemen (solarthermie).
De temperatuursensor 1 meet de temperaturen op het zonnepaneel en de temperatuursensor 2 meet de temperaturen op het warmtegeheugen. De microprocessor van de temperatuurverschilregelaar regelt overeenkomstig maximaal twee circulatiepompen of een circulatiepomp en een bypass-ventiel. U bedient de temperatuurverschilregelaar via vier toetsen en een display.
De teksten voor dit artikel zijn automatisch vertaald.
De temperatuurverschilregelaar wordt in het privé- en commerciële bereik als temperatuurverschil-schakeling gebruikt. Een typisch toepassingsgebied is de besturing van thermische zonne-energiesystemen (solarthermie).
De temperatuursensor 1 meet de temperaturen op het zonnepaneel en de temperatuursensor 2 meet de temperaturen op het warmtegeheugen. De microprocessor van de temperatuurverschilregelaar regelt overeenkomstig maximaal twee circulatiepompen of een circulatiepomp en een bypass-ventiel. U bedient de temperatuurverschilregelaar via vier toetsen en een display.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Temperatuurverschilregelaar TDR2004 PRO
- 5 kuggekantelden voor de installatie en de aansluiting
- Gebruiksaanwijzing (de en en).
